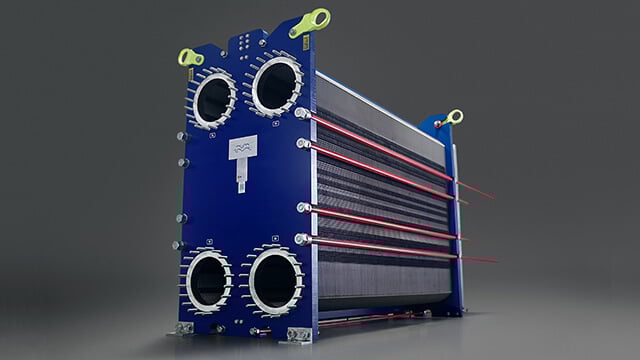

Płytowe uszczelkowe wymienniki ciepła
Alfa Laval oferuje szeroki typoszereg uszczelkowych (skręcanych) wymienników ciepła, do różnych branż przemysłowych w tym: dla zastosowań przemysłowych (seria przemysłowa), chłodzenia i wymagających procesów (seria kasetowych wymienników), do przemysłu spożywczego i farmaceutycznego (seria higieniczna) a także do procesów skraplania czy odparowywania. Wszystkie wymienniki ciepła charakteryzują się niskim kosztem posiadania, podwyższoną wydajnością i zapewniają bezpieczne użytkowanie.
Płytowe wymienniki ciepła do nowoczesnych wymagań
- Wydajność - Do 30% wyższa wydajność
- Kompaktowa budowa - oszczędność miejsca, łatwa obsługa i konserwacja
- Maksymalny czas pracy pomiędzy przerwami serwisowymi
- Elastyczność - łatwa adaptacja do zmienionych wymagań
- Najwyższa sprawność cieplna i małe różnice temperatur mediów
Uszczelkowe płytowe wymienniki ciepła optymalizują wymianę ciepła dzięki dużym powierzchniom płyt o falistym kształcie, które pobierają ciepło z jednego gazu lub cieczy do drugiego. Wysoka wydajność i wyjątkowa niezawodność w kompaktowej konstrukcji oferuje inwestycję z najbardziej atrakcyjnym współczynnikiem CTO w całym okresie eksploatacji produktu. Kompaktowa budowa wymiennika, wysoka efektywność i niespotykana niezawodność pozwalają obniżyć koszty inwestycyjne, operacyjne oraz odciążyć środowisko naturalne.
Technologia
Dzięki naszym innowacjom technicznym uszczelkowe płytowe wymienniki ciepła Alfa Laval oferują wyjątkową wydajność, niezawodność i łatwość serwisowania. Nasze zaawansowane technologie pozwalają na optymalizację procesów cieplnych, co przekłada się na oszczędność energii i niższe koszty eksploatacji.
Poniższe innowacje techniczne umożliwiają bardziej wydajny transfer ciepła:

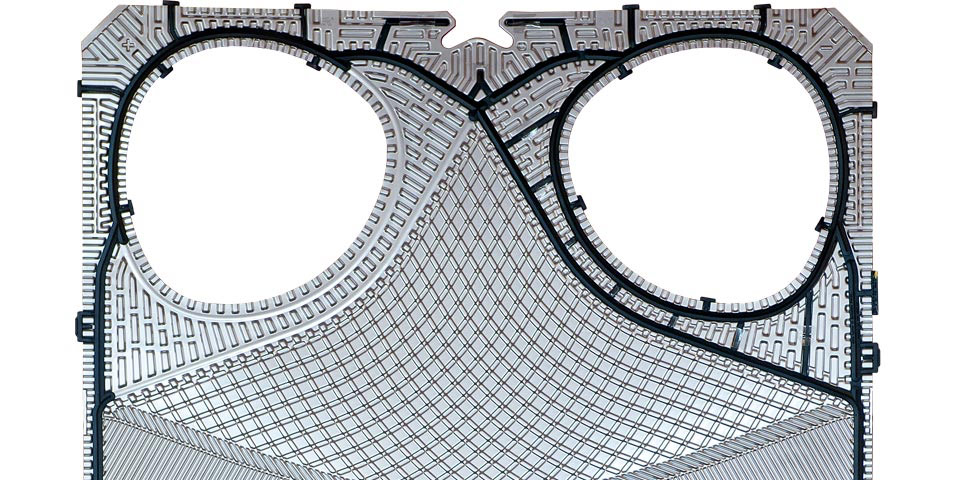

Płyty i Uszczelki
Kształt wyprofilowanych płyt optymalizuje wymianę ciepła, przez wykorzystanie dużej, lecz zwartej powierzchni, przez którą wymieniane jest ciepło pomiędzy dwoma przepływającymi mediami.

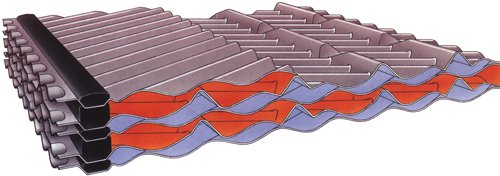

Płyty wymiennika ciepła są wytłaczane w postaci wzoru typu „jodełka”. Kiedy płyty są odwrócone względem siebie o 180°, pomiędzy nimi tworzą się kanały pozwalające na turbulentny przepływ mediów, generowanie wysokich współczynników przenikania ciepła oraz warunków sprzyjających samo czyszczeniu wymiennika.
Zmiana sposobu przetłoczenia płyt pozwala na zastosowanie wymiennika w różnych procesach, nawet w przypadku mediów zawierających cząstki stałe.
CurveFlow™
Obszar dystrybucji CurveFlow ™ optymalizuje przepływ mediów w celu lepszego wykorzystania całej powierzchni płyty. Poprawa przepływu z bardziej równomierną dystrybucją eliminuje martwe strefy, zapewniając wyższą wydajność cieplną przy zmniejszonym ryzyku zanieczyszczenia. To z kolei oznacza oszczędność energii, niższe koszty utrzymania i brak obaw o nieplanowane postoje.
Korzyści:
- Minimalizuje ryzyko zanieczyszczenia, nawet przy niskich prędkościach przepływu
- Doskonała dystrybucja cieczy w kanałach
- Zwiększona sprawność cieplna i zmniejszone ryzyko zanieczyszczenia zapewniają oszczędność energii i minimalizację kosztów konserwacji
OmegaPort™
Nieokrągły wlot i wylot OmegaPort ™ zapewnia oszczędność energii na dwa sposoby: poprzez wyższą sprawność wymiany ciepła oraz przez niższe koszty pompowania. Dzieje się tak, ponieważ lepszy przepływ mediów zwiększa przepustowość, zmniejsza spadek ciśnienia i pozwala optymalnie wykorzystać powierzchnię płyty.
Korzyści:
- Wyższa sprawność cieplna
- Niższe zużycie energii
FlexFlow™ Konstrukcja płyty
Konstrukcja płyt FlexFlow™ eliminuje kompromis między sprawnością cieplną a spadkiem ciśnienia w zastosowaniach o różnych przepływach objętościowych. Wymiennik ciepła jest zoptymalizowany pod kątem maksymalnej sprawności cieplnej i minimalnych strat ciśnienia zarówno po stronie gorącej, jak i zimnej. Rezultatem jest do 30% wyższa wydajność przy mniejszym zanieczyszczeniu, co zapewnia długotrwałą i ekonomiczną pracę przez cały cykl życia.
Korzyści:
- Do 30% wyższa sprawność
- Mniejsze zanieczyszczenie
- Długotrwała i opłacalna wydajność
Przesunięty rowek
Nowa generacja płytowych uszczelkowych wymienników ciepła wyposażona jest w specjalnie zaprojektowany rowek pod uszczelkę, przesunięty bliżej krawędzi płyty, co zapewnia większą użyteczną powierzchnię wymiany ciepła.
Korzyści:
- Oszczędność miejsca
- Maksymalna wydajność cieplna
Innowacje techniczne zapewniające niezawodność i większe bezpieczeństwo eksploatacji
Trwałe konstrukcje oparte na solidnych materiałach i bezpiecznych procesach produkcyjnych zapewniają szczelne nagrzewnice płytowe, na których można polegać. Nasze innowacje techniczne i korzyści dla produkcji w szczegółach:
Pięć punktów zawieszenia
- Optymalne wyrównanie panelu
- Optymalna stabilność
PowerArc™ Tłoczenie płyt
- Optymalne wyrównanie panelu
- Optymalna stabilność
SteerLock™ Wyrównanie płyty
- Niezawodne pozycjonowanie płyt
- Łatwa konserwacja
RefTight™ System uszczelniający
- Niezawodne uszczelnienie
- Dłuższa żywotność uszczelnienia
- Wydłużone okresy między przeglądami
Innowacje techniczne umożliwiające łatwe serwisowanie i niskie koszty konserwacji
Niezależnie od tego, czy chodzi o kontrolę i serwisowanie, czy też dostosowanie urządzenia do nowych warunków procesowych: Opracowaliśmy uszczelnione płytowe wymienniki ciepła, które można łatwo otwierać i zamykać. W tym celu zaprojektowaliśmy konstrukcje ramowo-płytowe z uszczelkami w taki sposób, aby czynności konserwacyjne, takie jak ponowna kompresja i obsługa płyt, były bezpieczniejsze i łatwiejsze niż kiedykolwiek wcześniej.
Funkcja kompaktowej ramki
- Większa pojemność na mniejszej przestrzeni
- Szybka i niezawodna obsługa
ClipGrip™ Uszczelki
- Najwyższej klasy mocowanie uszczelek
- Zapobiega ześlizgiwaniu się lub zaczepianiu uszczelek („snaking”)
Obudowa łożyska
- Bezpieczne i łatwe zwalnianie
- Nie wymaga specjalnych narzędzi
- Zapobiega uszkodzeniu ramy
T-Profil
- Zmniejsza wysokość urządzenia
- Łatwe otwieranie i zamykanie
- Zapobiega powstawaniu zatorów

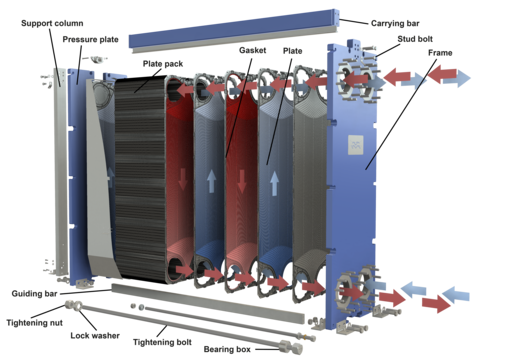

Płytowe uszczelkowe wymienniki ciepła: jak działają?
Koncepcja wymiennika ciepła jest prosta: jedno medium ogrzewa lub chłodzi inne. Odbywa się to w kanałach utworzonych między płytami, które są wyposażone w elastomerowe systemy uszczelniające w uszczelkowych płytowych wymiennikach ciepła.
- Systemy uszczelniające uszczelniają kanały na całym obwodzie
- Płyty są pozycjonowane i mocowane na miejscu za pomocą nowo zaprojektowanych rozwiązań
- Taki układ ułatwia czyszczenie płyt
- Wydajność można również łatwo zmienić: Panele można łatwo dodawać lub usuwać
W uszczelkowym płytowym wymienniku ciepła obszar wymiany ciepła składa się z szeregu płyt falistych. Są one zamontowane między ramą a płytami dociskowymi w celu utrzymania ciśnienia. Płyny zwykle przepływają przez wymiennik ciepła w przeciwprądzie. Zapewnia to bardzo wydajną wydajność cieplną i minimalizuje różnicę temperatur między wychodzącym czynnikiem procesowym a przychodzącym czynnikiem roboczym.
W przypadku mediów wrażliwych na ciepło lub lepkich można zastosować przepływ współprądowy, dzięki czemu zimniejszy płyn spotyka się z najgorętszym płynem wchodzącym do wymiennika ciepła. Minimalizuje to ryzyko przegrzania lub zamarznięcia medium.
Płyty są dostępne w różnych wersjach:
- Głębokości tłoczenia
- Kąty wzoru tłoczenia
- Kształty fal
Wszystkie konstrukcje są starannie projektowane i dobierane w celu osiągnięcia optymalnej wydajności. W zależności od zastosowania, każda gama produktów ma swoje własne specyficzne cechy płyt.
Obszar dystrybucji zapewnia równomierną rozprowadzanie płynów na całej powierzchni wymiany ciepła i pomaga uniknąć stref stagnacji, które mogą prowadzić do zanieczyszczenia. Wysokie turbulencje przepływu między płytami umożliwiają wyższy transfer ciepła, ale prowadzą również do spadku ciśnienia.
Nasi eksperci ds. projektowania termicznego oferują pomoc w planowaniu i wyborze modelu i konfiguracji, które są odpowiednie dla danego zastosowania i zapewniają maksymalną wydajność wymiany ciepła przy minimalnym spadku ciśnienia.
Specjalne typy płyt

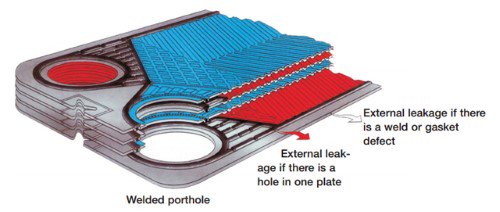

Płyty z podwójnymi ściankami
Wymienniki ciepła z płytami z podwójnymi ściankami są idealne do stosowania w przypadku, gdy nie można dopuścić do zmieszania mediów. W przypadku jednak przebicia lub pęknięcia płyty, wyciek cieczy zostanie zatrzymany przez podwójną płytę i wyprowadzony na zewnątrz wymiennika ciepła.

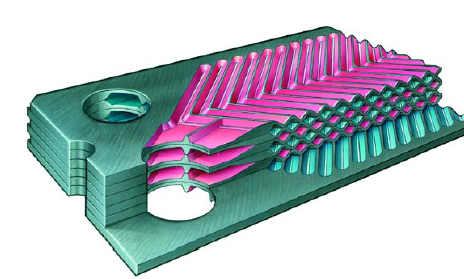

Płyty szerokokanałowe
Idealne rozwiązanie dla mediów zawierających włókna lub cząstki stałe. Eliminuje blokowanie kanałów na wlocie.
Przestrzeń dystrybucyjna płyty
Powierzchnia dystrybucji płyty zapewnia równomierny przepływ mediów na całej płycie. Wymiana ciepła jest dzięki temu bardziej efektywna. Zoptymalizowana dystrybucja przepływu redukuje również osadzanie się zanieczyszczeń i wystepowanie różnych temperatur, co pozwala utrzymać wysoki poziom wydajności w czasie, bez zbędnych strat energii, kosztów utrzymania lub nieplanowanych postojów.
Uszczelki są kluczowymi elementami wpływającymi na sprawność wymiennika ciepła. Uszczelka i płyta w wymienniku Alfa Laval jest zaprojektowane jako całość i dlatego zapewniają optymalne uszczelnienie. Każdy wymiennik jest dostosowany do indywidulanych wymagań wymiennika ciepła. Prawidłowy profil, szerokość, grubość oraz rodzaj polimeru odróżniają się od innych rozwiązań w zakresie zabezpieczenia przed przedwczesnym wyciekiem lub uszkodzeniem uszczelki lub płyty. Twoje korzyści to przedłużona żywotność uszczelek, krótszy czas przestojów i niższe koszty użytkowania.
Profil uszczelki
Klej do uszczelek
Standardowe uszczelkowe (skręcane) wymienniki ciepła
Wymiana ciepła – zastosowania higieniczne
Wymiana ciepła – procesy skraplania
Energy Hunter - poszukiwanie energii odnawialnej
Aby poprawić efektywność energetyczną, wszyscy powinniśmy znaleźć i zredukować straty energii. Alfa Laval dysponuje technologią, doświadczeniem i usługami, które pozwalają zmaksymalizować wydajność wymiany ciepła. Skorzystaj z naszego nowego narzędzia, aby obliczyć, ile możesz zaoszczędzić.
![Energy Hunter screen view](https://www.alfalaval.com/contentassets/f94d564a3b3f4d1cb338f09a81ba72ca/energy_hunter_screen_view.jpg)

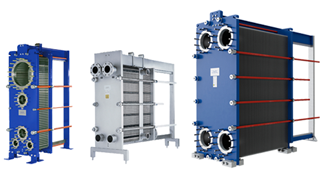

Linia przemysłowych wymienników ciepła
