Seria do zastosowań przemysłowych

Szeroka gama naszych przemysłowych płytowych uszczelkowych wymienników ciepła nadaje się do wszelkiego rodzaju zastosowań. Nie tylko w obszarach ogrzewania, chłodzenia i rekuperacji ciepła, ale również kondensacji i parowania. Nieustannie dążymy do rozwijania naszej oferty i doskonalenia produktów, dodając nowe kryteria wydajności i zwiększając elastyczność. To, co dziś określamy mianem „nowej generacji”, jutro będzie standardem dla całej linii przemysłowej Alfa Laval.

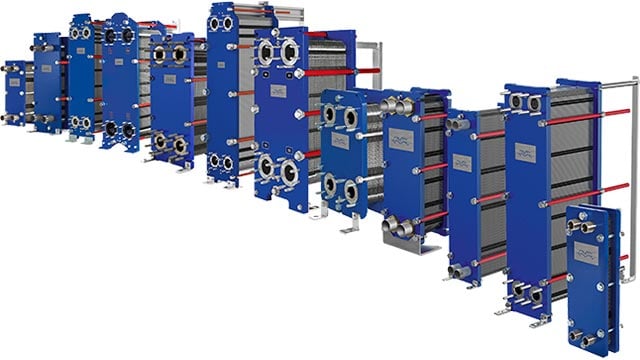

Industrial Alfa Laval plate and gasketed plate heat exchangers

Nowe standardy wydajności, niezawodności i możliwości serwisowania

  • Wysoka wydajność energetyczna
  • Elastyczność – możliwość konfiguracji do wykorzystania w szerokiej gamie zastosowań
  • Gwarancja optymalnej wydajności w poszczególnych zastosowaniach odpowiednio do potrzeb
  • Łatwość montażu
  • Duże możliwości serwisowania

Nasze płytowe uszczelkowe wymienniki ciepła są wydajne energetycznie, kompaktowe, proste w utrzymaniu, łatwo je dostosować do zmian przepustowości, wymagają też względnie niewielkich nakładów inwestycyjnych. Szeroki zakres dostępnych rozmiarów płytowych uszczelkowych wymienników ciepła, materiałów uszczelek oraz elementów dodatkowych oznacza możliwość dostosowania projektu i konfiguracji do konkretnego zastosowania – od najprostszych po najbardziej zaawansowane, odznaczające się wysokimi wymogami w zakresie wydajności i dokumentacji.

.

Szukasz oszczędności energii?

Alfa Laval wyznacza standardy w zakresie sprawności cieplnej płytowych wymienników ciepła. Dzięki innowacyjnym rozwiązaniom podnoszącym wydajność energetyczną i ograniczeniu czasu przestojów do minimum, możemy przyspieszyć przejście na rozwiązania zrównoważone i osiągnąć zerowy poziom emisji netto do roku 2050.

TS45 plate on grey medium shot 4 640x360

Potrzebujesz plików BIM?

Wymienniki ciepła Alfa Laval są teraz dostępne w infrastrukturze cyfrowej dla obiektów BIM. Przeglądaj i pobieraj pliki BIM (Building Information Modelling) dla swoich rozwiązań wymiany ciepła.

header tools 640x360

Oszczędność energii – od początku do końca!

Skorzystaj z dziesiątków lat doświadczenia firmy Alfa Laval we współpracy przy projektach realizowanych w formule „pod klucz” i klientami końcowymi. Służymy pomocą na każdym etapie projektu, dając klientom końcowym pewność, że otrzymają optymalny pakiet wymiennika ciepła.

engineers and contractor discussing at table
.

Oczekujesz wyższych standardów?

Przedstawiamy najnowocześniejsze na świecie płytowe uszczelkowe wymienniki ciepła. Zobacz, jak linia płytowych uszczelkowych wymienników ciepła może podnieść wydajność, zwiększyć niezawodność i rozszerzyć możliwości serwisowania.

Demand new standards Webbanner EN
.

Sposób działania płytowego wymiennika ciepła

Obszar wymiany ciepła płytowego uszczelkowego wymiennika ciepła składa się z zespołu karbowanych płyt zmontowanych między ramą a płytami dociskowymi, które utrzymują ciśnienie. Uszczelki uszczelniają przestrzeń między płytami. Normalny przepływ płynów przez wymiennik ciepła odbywa się w przeciwprądzie. Pozwala to maksymalnie podnieść sprawność cieplną i korzystać nawet z niewielkiej różnicy temperatur między czynnikiem procesowym na wyjściu i na wejściu.

Płytowo-ramowe uszczelkowe wymienniki ciepła typu ciecz-ciecz Alfa Laval

Płytowo-ramowe uszczelkowe ogrzewacze pary Alfa Laval

Płytowo-ramowe uszczelkowe dwukanałowe wymienniki ciepła Alfa Laval

.

Co wyróżnia nasze wymienniki ciepła?

Wymienniki ciepła linii przemysłowej mają cechy, które czynią te wysokowydajne urządzenia sprawnymi i niezawodnymi elementami decydującymi o wydajności instalacji, a ich serwisowanie i konserwacja przez cały okres eksploatacji są bardzo łatwe.

Większa wydajność

Podnosząc wydajność wymiennika ciepła można maksymalnie zwiększyć produkcję, minimalizując zużycie energii, dzięki czemu rachunki za energię będą niższe, a ślad ekologiczny mniejszy.

Poniżej animacje dotyczące produktów lub więcej informacjji i wypowiedzi naszych ekspertów znadziesz tu.

CurveFlow™
obszar dystrybucji

Lepszy przepływ czynnika i niższe ryzyko zanieczyszczenia.



OmegaPort™
nieregularne wloty

Lepszy przepływ czynnika i wyższa sprawność cieplna.

FlexFlow™
konstrukcja płyty

Wyższa sprawność cieplna i optymalne wykorzystanie spadku ciśnienia..

Przesunięty rowek uszczelki

Lepsze wykorzystanie płyt, maksymalna wydajność wymiany cieplnej.

Większa wydajność

Nieustannie dążymy do zwiększenia niezawodności naszych płytowych uszczelkowych wymienników ciepła pod każdym względem. Opracowujemy trwałe konstrukcje z wytrzymałych materiałów, stosując bezpieczne procesy produkcyjne.

Poniżej animacje dotyczące produktów, więcej informacji technicznych naszych ekspertów znajdziesz tu:

PowerArc™
przekładki między płytami

Większa trwałość płyt i większa żywotność urządzenia.

Pięciopunktowe pozycjonowanie

Pewne pozycjonowanie płyt i łatwość serwisowania dużych jednostek.

SteerLock™
pozycjonowanie płyt

Pewne pozycjonowanie płyt i łatwość serwisowania.

Większe możliwości serwisowania

Łatwe otwieranie i zamykanie konstrukcji płytowo-ramowej z uszczelkami umożliwia bezproblemowe przeglądy i serwisowanie. Pozwala także łatwo dostosować jednostkę do nowych warunków technologicznych.

Poniżej animacje dotyczące produktów, a  więcej informacji tu:.

ClipGrip™
montaż uszczelki

Pewne uszczelnienie i bezproblemowa konserwacja.

Tbar_symbol_142x142.pngKonstrukcja rolek typu T-bar

Mniejsza wysokość jednostki i łatwiejsze serwisowanie.

Łożyskowanie

Gwarantuje łatwe otwieranie jednostek, dzięki czemu konserwacja przebiega sprawniej i jest wydajniejsza.

Kompaktowa rama

Ułatwia konserwację, minimalizując przestrzeń potrzebną do prac konserwacyjnych.

Odkryj więcej właściwości

Uszczelkowe wymienniki ciepła Alfa Laval mają znacznie więcej wyróżniających się na rynku cech. Połączenie innowacyjności i sprawdzonych rozwiązań daje rozległe korzyści, takie jak niski całkowity koszt całego okresu eksploatacji urządzenia, wyższa wydajność produkcji, krótsze przestoje i większe bezpieczeństwo personelu.

Pełną listę właściwości każdego modelu z gamy przemysłowej można znaleźć w broszurach poszczególnych produktów.

Profil narożników

Otwór na śrubę pod kątem

Komora kontroli wycieków

Wydłużone nakrętki

Podkładka zabezpieczająca

Stały łeb śruby

Profilowany otwór na śrubę

Rolka płyty dociskowej

Różne płyty do różnych warunków przemysłowych

Dostępne są płyty o różnej głębokości docisku, różnych kątach i wzorach pofałdowania oraz o różnych profilach tłoczenia – wszystkie starannie zaprojektowane i dobrane w celu osiągnięcia optymalnej wydajności. Nasza linia przemysłowa jest dostępna w czterech wersjach konfiguracji płyty głównej:

  • Płyta pojedyncza z pofałdowaniem o przepływie równoległym, zapewniająca optymalną sprawność cieplną i spadek ciśnienia
  • Płyta pojedyncza z pofałdowaniem o przepływie skośnym, zapewniająca optymalną sprawność cieplną, gdy potrzebny jest montaż w poziomie i możliwość pełnego osuszenia.
  • Płyta o podwójnych ścianach, gdy konieczne jest uniknięcie mieszania się płynów
  • Płyta Gemini o podwójnych ścianach, gdy konieczne jest uniknięcie mieszania się płynów w zastosowaniach higienicznych.

Obszar dystrybucji gwarantuje równomierną dystrybucję płynów do obszarów wymiany ciepła i pozwala uniknąć występowania obszarów zastoju, w których mógłby pojawiać się osad.

Maksymalizację wymiany ciepła uzyskuje się za pomocą szeregu rozwiązań konstrukcyjnych. Wysoka wydajność z metra kwadratowego pozwala ograniczyć liczbę płyt i ilość zużytego surowca do minimum. W rezultacie otrzymujemy kompaktową jednostkę, zapewniającą dużą oszczędność przestrzeni.

Wprawdzie znaczne turbulencje przepływu między płytami przekładają się na wyższą wymianę ciepła, jednak ich skutkiem jest spadek ciśnienia. Nasi inżynierowie zajmujący się zagadnieniami ciepła pomogą wybrać model i konfigurację odpowiednią do danego zastosowania, zapewniając maksymalną sprawność cieplną przy minimalnym spadku ciśnienia.

Profil uszczelki

Klej do uszczelek

Uszczelki płytowych wymienników ciepła

Uszczelki służą do skutecznego uszczelnienia wymiennika ciepła. Profil uszczelki, jej szerokość, grubość oraz rodzaj i skład polimerów są odpowiednio dobierane do każdego wymiennika ciepła i jego przeznaczenia. W zależności od zastosowania i gęstości otworów w jednostce uszczelki są mocowane za pomocą elementów sprężystych lub wypustek albo klejone do płyty. Stosujemy specjalnie opracowany, utwardzany dwuskładnikowo klej epoksydowy, zapewniający najmocniejsze połączenie w zastosowaniach wymagających częstego czyszczenia.

Zasada działania

Powierzchnia wymiany ciepła w płytowym uszczelkowym (skręcanym) wymienniku ciepła składa się z pakietu profilowanych płyt, zmontowanych pomiędzy płytą czołową i dociskową. Pomiędzy płytami zamontowane są uszczelki. W wymienniku, media płyną w przeciw prądzie, co pozwala uzyskać najwyższą wydajność cieplną i umożliwić zastosowanie mediów o bardzo malych różnicach temparatur.

Linia przemysłowa wymienników ciepła dostępna jest z płytami o różnej głębokości kanałów oraz różnym wzorze przetłoczenia, co pozwala dobrać urządzenia w celu uzyskania optymalnej wydajności. Obszar dystrybucji CurveFlow ™ i wzór wytłoczenia typu 'czekolada'  zapewniają równomierne rozprowadzanie mediów na całej powierzchni. Dzięki temu cała powierzchnia wymiany ciepła jest w pełni wykorzystywana i wyeliminowane są martee strefy, w których mogą gromadzić się zanieczyszczenia.

Wysoce burzliwy przepływ w kanałach pozwala na osiągnięcie wysokiego współczynnika wymiany ciepła, jednak odbywa się to przy spadku ciśnienia. Inżynierowie Alfa Laval pomogą  dobrać wymiennik ciepła, uwzględniając indywidualne wymagania procesu, zapewniając jednocześnie maksymalną wydajność cieplną i minimalizując spadek ciśnienia.

Ciecz/ciecz GPHE

Podgrzewacz parowy GPHE

2-przebiegowe GPHE
