MR

Typoszereg pomp MR został zaprojektowany specjalnie do pompowania cieczy zawierających powietrze lub gaz. Pompy te są najczęściej wykorzystywane jako pompy powrotu w układach CIP w przemyśle spożywczym, mleczarskim, napojów i farmaceutycznym.

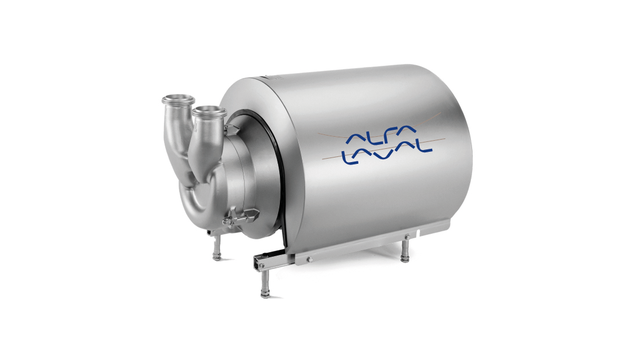

mr centrifugal pump left side 640x360

Pompa MR z pierścieniem cieczowym przeznaczona jest do pompowania cieczy, które zawierają powietrze lub inny gaz.

Pompa jest głównie wykorzystywana jako pompa powrotna w układach CIP. Aplikacja ta zawiera mieszaninę cieczy i gazu, której pompowanie jest bardzo trudne przy zastosowaniu pomp standardowych..

Wszystkie elementy mające kontakt z produktem tj.: obudowa pompy, pokrywa obudowy i wirnik wykonano ze stali kwasoodpornej AISI 316L. Trwała i przeznaczona do wyjątkowo trudnych procesów pompa posiada długi okres użytkowania.

Dostępne są 4 modele pomp: MR 166S,185S, 200S, 300 w zakresie wydajności pompowania do 80 m3 / h, przy ciśnieniu do 5,3 bar. Pompa MR posiada "zewnętrzne" mechaniczne uszczelnienia, które pozwala zachować maksymalną higienę i jedno uszczelnieniem, które pasuje do 3 modeli zmniejszając w ten sposób magazyn części zamiennych.

Pompa jest dostępna z silnikami IEC i NEMA oraz posiada certyfikat CE i 3A.

Korzyści

  • Unikalna konstrukcja dostosowana do pompowania cieczy zawierających powietrze lub gazy
  • Pompa powrotu w instalacji CIP
  • Wydajność do 80 m3/h przy ciśnieniu do 5.3 bar

Katalog produktów

Najnowsza wersja on-line katalogu 'Close at hand'

Wyszukaj produkt Alfa Laval

Alfa Laval LKH Prime

Prime znaczy Premium - Nowy standard dla pomp samozasysających.
Alfa Laval LKH Prime

Zasada działania

Pompa pierścieniowa do cieczy MR działa na zasadzie siły odśrodkowej, podobnie jak pompy Alfa Laval LKH i SolidC. Jednakże, w pompie MR ciecz nie jest kierowana do pierścienia lub korpusu spiralnego na obwodzie. Zamiast tego ciecz przepływa do kanałów po obu stronach wirnika, w przedniej i tylnej płycie pompy.

Te kanały boczne zwiększają swoją objętość, gdy wirnik przechodzi przez króciec ssawny. Powoduje to powstanie podciśnienia i zasysanie cieczy. Objętość ta jest następnie automatycznie zmniejszana w króćcu tłocznym, tworząc ciśnienie i wymuszając wypływ cieczy, zapewniając w ten sposób działanie pompujące.

Część odwirowanej cieczy jest zatrzymywana na obwodzie i powraca do obiegu, tworząc "pierścień cieczy", który jest wykorzystywany do utrzymania ciśnienia.

Połączenie rozszerzania i kurczenia się objętości, siły odśrodkowej i konstrukcji pierścienia cieczy zwiększa dopuszczalną zawartość gazu w pompowanej cieczy. To z kolei sprawia, że ten typ pompy jest szczególnie odpowiedni dla cieczy zawierający gaz.
