Płytowe uszczelkowe wymienniki ciepła

Konstrukcja pofalowanych płyt optymalizuje wymianę ciepła, zapewniając dużą, lecz kompaktową powierzchnię, przez którą ciepło może być przekazywane z jednej cieczy lub gazu do drugiej.

Powierzchnia wymiany ciepła płyt jest tłoczona w karbowany wzór typu jodełka. Gdy dwie płyty są ułożone naprzemiennie z przeciwnymi wzorami jodełki, spiralny przepływ i wysoka turbulencja zapewniają wysokie współczynniki wymiany ciepła oraz skuteczne samooczyszczanie.

Zmiana wzoru karbowania pozwala na zastosowanie wymiennika ciepła w różnych procesach, nawet z bardzo zanieczyszczonymi mediami.

12 cech produktu

Przestrzeń dystrybucyjna płyty

Powierzchnia dystrybucji płyty zapewnia równomierny przepływ mediów na całej płycie. Wymiana ciepła jest dzięki temu bardziej efektywna. Zoptymalizowana dystrybucja przepływu redukuje również osadzanie się zanieczyszczeń i wystepowanie różnych temperatur, co pozwala utrzymać wysoki poziom wydajności w czasie, bez zbędnych strat energii, kosztów utrzymania lub nieplanowanych postojów.

Uszczelki są kluczowymi elementami wpływającymi na sprawność wymiennika ciepła. Uszczelka i płyta w wymienniku Alfa Laval jest zaprojektowane jako całość i dlatego zapewniają optymalne uszczelnienie. Każdy wymiennik jest dostosowany do indywidulanych wymagań wymiennika ciepła. Prawidłowy profil, szerokość, grubość oraz rodzaj polimeru odróżniają się od innych rozwiązań w zakresie zabezpieczenia przed przedwczesnym wyciekiem lub uszkodzeniem uszczelki lub płyty. Twoje korzyści to przedłużona żywotność uszczelek, krótszy czas przestojów i niższe koszty użytkowania.

Specjalne typy płyt

Płyty z podwójnymi ściankami

Wymienniki ciepła z płytami z podwójnymi ściankami są idealne do stosowania w przypadku, gdy nie można dopuścić do zmieszania mediów. W przypadku jednak przebicia lub pęknięcia płyty, wyciek cieczy zostanie zatrzymany przez podwójną płytę i wyprowadzony na zewnątrz wymiennika ciepła.

Płyty szerokokanałowe

Idealne rozwiązanie dla mediów zawierających włókna lub cząstki stałe. Eliminuje blokowanie kanałów na wlocie.

Dowiedz się więcej na temat płyt szerokokanałowych

Kasety

Kasetowy wymiennik umożliwia pracę z agresywnymi i wymagającymi mediami, również w warunkach wysokich ciśnień.

Poznaj kasetowe wymienniki ciepła

Płyty Diabon®

Kompozyt stopionego grafitu i fluoroplastiku zapewnia doskonałą odporność materiałową na korozje.

Poznaj grafitowe wymienniki ciepła Diabon

Koncepcja wymiennika ciepła jest stosunkowo prosta - ogrzewanie lub chłodzenie jednego medium poprzez przekazywanie ciepła między nim a innym medium.

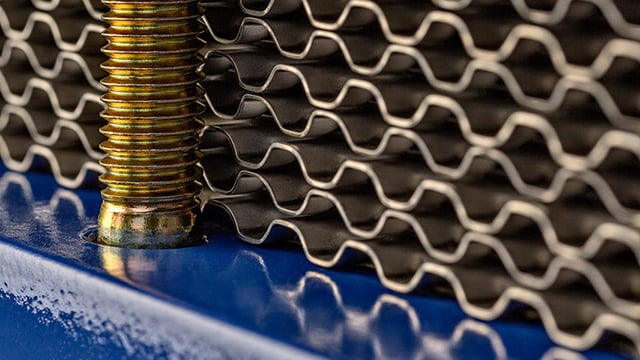

W uszczelkowym wymienniku płytowym płyty są wyposażone w elastomerowe uszczelki, które uszczelniają kanały i kierują media do naprzemiennych kanałów. Pakiet płyt jest montowany pomiędzy płytą ramową a płytą dociskową i ściskany za pomocą śrub umieszczonych między tymi płytami. Płyty kanałowe oraz płyta dociskowa są zawieszone na górnej belce nośnej i ustalane w pozycji przez dolną belkę prowadzącą, które są zamocowane do kolumny wsporczej. Taka konstrukcja umożliwia łatwe czyszczenie oraz prostą modyfikację wydajności (poprzez dodanie lub usunięcie płyt).

Powierzchnia wymiany ciepła w uszczelkowym wymienniku płytowym składa się z szeregu pofalowanych płyt, zamontowanych pomiędzy płytą ramową a płytą dociskową, aby utrzymać ciśnienie. Uszczelki pełnią rolę uszczelnienia między płytami. Ciecze zazwyczaj przepływają przez wymiennik w układzie przeciwprądowym, co zapewnia najwyższą efektywność cieplną i umożliwia bardzo małą różnicę temperatur między medium procesowym na wyjściu a medium serwisowym na wejściu.

Dla mediów wrażliwych na temperaturę lub lepkich można zastosować przepływ współprądowy, aby najzimniejsze medium spotkało się z najgorętszym przy wejściu do wymiennika. Minimalizuje to ryzyko przegrzania lub zamarznięcia medium.

Wszystkie konstrukcje są starannie projektowane i dobierane w celu osiągnięcia optymalnej wydajności. W zależności od zastosowania, każda gama produktów ma swoje własne specyficzne cechy płyt.

Obszar dystrybucji zapewnia równomierną rozprowadzanie płynów na całej powierzchni wymiany ciepła i pomaga uniknąć stref stagnacji, które mogą prowadzić do zanieczyszczenia. Wysokie turbulencje przepływu między płytami umożliwiają wyższy transfer ciepła, ale prowadzą również do spadku ciśnienia.

Nasi eksperci ds. projektowania termicznego oferują pomoc w planowaniu i wyborze modelu i konfiguracji, które są odpowiednie dla danego zastosowania i zapewniają maksymalną wydajność wymiany ciepła przy minimalnym spadku ciśnienia.
