FrontLine

Alfa Laval FrontLine to seria płytowych wymienników ciepła klasy premium do zastosowań o najwyższych wymaganiach w zakresie kontroli higienicznej, delikatnej obróbki produktu, długiego czasu pracy i doskonałych możliwości czyszczenia. Odpowiednie do zastosowań o szczególnych wymaganiach higienicznych, takich jak napoje, nabiał i żywność, płytowe wymienniki ciepła FrontLine są doskonałym wyborem dla mediów wrażliwych na ciepło. Elastyczna konstrukcja pozwala na łatwą przebudowę.

frontline facing left 640x360

Zaprojektowany dla delikatnego, jednolitego transferu ciepła dla wrażliwych produktów higienicznych

  • Doskonałe właściwości higieniczne płyt opracowanych specjalnie do zastosowań spożywczych i innych zastosowań higienicznych (zgodne z FCM)
  • Delikatna, równomierna obróbka i niezawodna wydajność zapewniona dzięki szerokiemu wyborowi materiałów i wzorów płyt wymiennika ciepła
  • lastyczna konfiguracja i łatwa konserwacja dla długiej żywotności
  • Specjalna konstrukcja odporna na zabrudzenia zapewnia długi czas pracy
  • Zakres płyt sprawia, że wymienniki ciepła FrontLine można łatwo skalować, aby zapewnić stałą jakość produktu.

W płytowych wymiennikach ciepła Alfa Laval serii FrontLine zastosowano bezklejowe uszczelki wykonane z materiałów zgodnych z FDA, które są łatwe w utrzymaniu i mają długą żywotność. Rama może być stosowana w aplikacjach wielosekcyjnych (np. do pasteryzacji) i jest łatwa do demontażu w celu kontroli, czyszczenia i serwisowania. Narożniki płyt łączących są wymienne, a płyty wymiany ciepła można łatwo dodawać lub usuwać, co umożliwia szybką i łatwą modyfikację w przypadku zmiany warunków procesu.

.

Rodzaje płyt dla różnych potrzeb higienicznych

Płytowe wymienniki ciepła FrontLine są dostępne z trzema różnymi typami płyt, z których wszystkie są przeznaczone do wrażliwych, higienicznych zastosowań i bezkompromisowej czystości.

  • Płyta Clip - posiada szewronowy wzór płyty zaprojektowany dla warunków higienicznych. Punkty wejścia, obszar dystrybucji oraz kształt i głębokość tłoczonego wzoru płyty pozwalają na optymalne działanie.
  • Clip plate Gemini double wall - składa się z dwóch płytek ściśniętych razem. Zapobiega to zanieczyszczeniu krzyżowemu pomiędzy płynami w przypadku przecieku przez płytki.
  • Płytka Clip WideStream - posiada szerszy wzór płytki z mniejszą ilością punktów styku, co czyni ją idealną dla produktów zawierających pulpę lub włókna.

Wzór płyty FrontLine i głębokość prasowania są zaprojektowane dla delikatnej, jednolitej obróbki cieplnej wrażliwych produktów mleczarskich, spożywczych i napojów. Przykłady zastosowań w przemyśle spożywczym obejmują:

  • Pasteryzacja jogurtu, lodów i piwa
  • Pasteryzacja soków owocowych z włóknami
  • Podgrzewanie i chłodzenie produktów lepkich

 Wymienniki ciepła Alfa Laval BaseLine są zalecane do mniej wymagających zastosowań higienicznych.

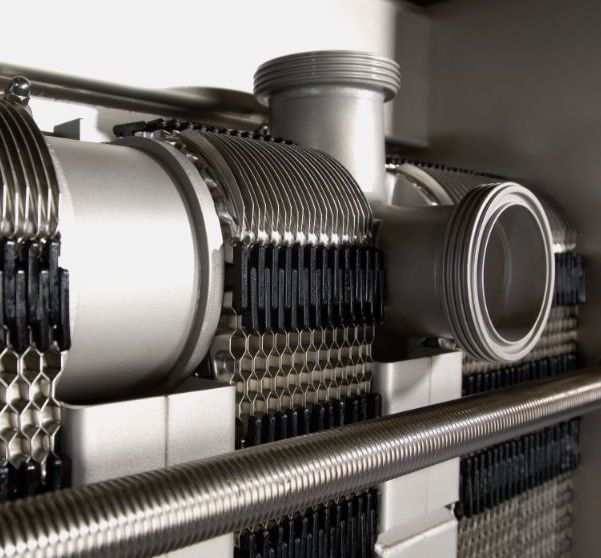

Interchangeable connection plate corners

Model automatyczny do łatwego zastosowania w pasteryzacji o dużej wydajności

FrontLine Automatic Alfa Laval jest rozszerzoną wersją, która posiada silnik i system sterowania oparty na PLC do automatycznego otwierania i zamykania płytowego wymiennika ciepła. Jest ona odpowiednia dla większych urządzeń do pasteryzacji mleka o wysokiej wydajności, gdzie wymagana jest częsta kontrola i czyszczenie.

Zasada działania

.

Pomiędzy płytami utworzone są kanały, a porty narożne są tak rozmieszczone, że oba media przepływają przez naprzemienne kanały. Ciepło jest przenoszone przez płytę pomiędzy kanałami, gdzie przeciwprądowy przepływ pomaga osiągnąć najwyższą możliwą wydajność. Pofałdowanie płyt zapewnia przejście między płytami, wspiera każdą płytę względem sąsiedniej i zwiększa turbulencje, co skutkuje efektywnym transferem ciepła. Nasi inżynierowie zajmujący się projektowaniem termicznym pomogą Państwu zaprojektować i wybrać model i konfigurację odpowiednią do potrzeb Państwa aplikacji, zapewniając jednocześnie maksymalną wydajność termiczną i minimalizując spadek ciśnienia.

Alfa Laval higieniczna ciecz/ciecz GPHE

Wielosekcyjny pasteryzator Alfa Laval GPHE

Wielosekcyjny higieniczny płytowy uszczelkowy wymiennik ciepła

.

Właściwości

Regulowane nóżki

Skrzynia łożyskowa

Rolka płyty łączącej

Podłużne nakrętki

Stała głowica śruby

Otwór na śrubę z otworem na klucz

Podkładka zabezpieczająca

Wałek dociskowy

Pokrywa śruby mocującej

. .
