BaseLine

Alfa Laval BaseLine to konkurencyjny typoszereg uszczelkowych płytowo-ramowych wymienników ciepła do prostszych zastosowań w przemyśle mleczarskim, spożywczym, napojów, farmacji i innych zastosowań higienicznych i użytkowych.

阿法拉伐 BaseLine板式热交换器-Alfa Laval BaseLine Plate Heat Exchanger

Projekt i konstrukcja umożliwia kombinację płyt i materiału - duży wybór materiału uszczelki

  • Przyjazny dla serwisu - uszczelki zgodne z FDA ułatwiają otwieranie, kontrolę i czyszczenie
  • Odporność na zabrudzenia i wydajność cieplna dzięki różnym głębokościom tłoczenia, wzorom szewronowym i różnym pofałdowaniom
  • Elastyczność - obszar wymiany ciepła może być modyfikowany poprzez dodawanie lub usuwanie płyt lub łączenie różnych płyt i materiałów
  • Odpowiednie dla wielosekcyjnych płytowych wymienników ciepła do pasteryzacji

Optymalizacja zadań: Płytowo-ramowe wymienniki ciepła BaseLine są dostępne w czterech różnych rozmiarach (Base 3, 6, 10 i 11) i współpracują z różnymi typami płyt, aby zapewnić optymalną wydajność dla aplikacji mleczarskiej, spożywczej lub napojowej.

Zobacz Alfa Laval Frontline dla bardziej wymagających zastosowań higienicznych

.

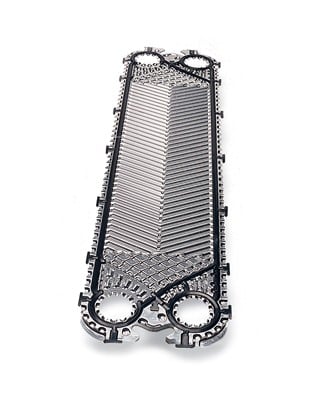

Clip plate

Rodzaje płyt dla różnych potrzeb higienicznych

W uszczelkowych płytowych wymiennikach ciepła z linii BaseLine i M dostępne są dwa różne typy płyt:

  • Wzór płyty typu Chevron zapewnia dobrą dystrybucję produktu, jak również wysoką wydajność cieplną i jest stosowany w przemyśle spożywczym, mleczarskim, napojowym i farmaceutycznym.
  • Płyty Gemini o podwójnych ściankach zapewniają pełną odporność na mieszanie. Składa się z dwóch płyt ściśniętych razem i zapobiega zanieczyszczeniu krzyżowemu pomiędzy płynami w przypadku przecieku przez płyty.

Obszar rozprowadzania wzoru czekolady zapewnia, że płyny są równomiernie rozprowadzane po całej płycie, aby uniknąć stref stagnacji, które mogą powodować zanieczyszczenie.

Zasada działania

.

Pomiędzy płytami utworzone są kanały, a porty narożne są tak rozmieszczone, że oba media przepływają przez naprzemienne kanały. Ciepło jest przenoszone przez płytę pomiędzy kanałami, gdzie przeciwprądowy przepływ pomaga osiągnąć najwyższą możliwą wydajność. Pofałdowanie płyt zapewnia przejście między płytami, wspiera każdą płytę względem sąsiedniej i zwiększa turbulencje, co skutkuje efektywnym transferem ciepła. Nasi inżynierowie zajmujący się projektowaniem termicznym pomogą Państwu zaprojektować i wybrać model i konfigurację odpowiednią do potrzeb Państwa aplikacji, zapewniając jednocześnie maksymalną wydajność termiczną i minimalizując spadek ciśnienia.

Alfa Laval higieniczna ciecz/ciecz GPHE

Wielosekcyjny pasteryzator Alfa Laval GPHE

Wielosekcyjny higieniczny płytowy uszczelkowy wymiennik ciepła

.

Właściwości

Regulowane nóżki

Skrzynia łożyskowa

Rolka płyty łączącej

Podłużne nakrętki

Stała głowica śruby

Otwór na śrubę z otworem na klucz

Podkładka zabezpieczająca

Wałek dociskowy

Pokrywa śruby mocującej

. .

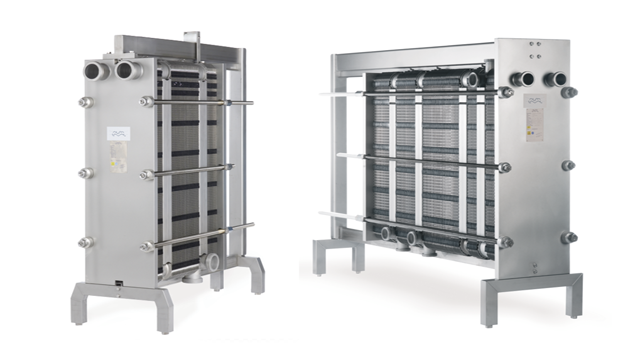

baselinefrontline 640x360

Dziesięć najważniejszych wskazówek - uszczelkowo płytowe wymienniki ciepła

Oto kilka wskazówek i filmów serwisowych, które pokażą, jak można utrzymać higieniczne płytowe wymienniki ciepła z uszczelkami w doskonałym stanie.

Logika w produkcji żywności

Urządzenia higieniczne firmy Alfa Laval łączą wysoką wydajność z delikatną obróbką produktów w celu zachowania składników. Podążaj za trendami w branży spożywczej w zakresie czterech kluczowych wyzwań: oferowania konsumentom produktów spożywczych po konkurencyjnych cenach, maksymalnego wykorzystania surowców, redukcji odpadów i ograniczenia emisji oraz dostarczania bezpiecznych i higienicznych produktów spożywczych.
