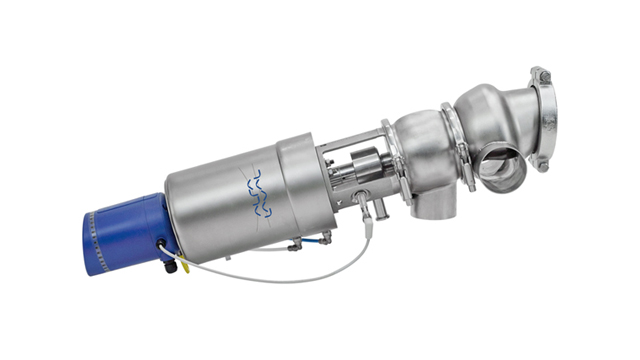

Alfa Laval - Unique Mixproof

Unique Mixproof

Zawory Unique Mixproof Alfa Laval umożliwiają jednoczesny przepływ dwóch produktów lub płynów przez ten sam zawór bez ryzyka zanieczyszczenia krzyżowego. Ich wyjątkowe działanie wolne od wycieków jest zgodne z większością standardów higienicznych.

阿法拉伐Unique防混阀-Alfa Laval Unique Mix Proof Valve

Bezpieczne i efektywne zarządzanie przepływem

  • Długotrwała praca bez rozlewania i minimalne ryzyko zanieczyszczenia produktu dzięki najnowocześniejszej konstrukcji z podwójnym siedziskiem.
  • Bezpieczna i higieniczna praca z dodatkową ochroną podwójnych uszczelek wargowych
  • Łatwa i szybka konserwacja dzięki konstrukcji ładowanej od góry
  • Łatwość obsługi - brak elementów nastawnych, siłownik łatwy w konserwacji i wbudowany układ wykrywania przecieków na wszystkich uszczelkach
  • Ekonomiczny - jeden zawór Unique Mixproof może często zastąpić dwa lub więcej zaworów innego typu

Modułowa budowa tych zaworów odcinających umożliwia dostosowanie ich do specyficznych wymagań użytkownika i płacenie tylko za funkcje i możliwości, które są potrzebne. Zawory Unique Mixproof można w pełni wykorzystać łącząc je z jednostkami pomiarowymi i sterującymi Alfa Laval ThinkTop v70.

Ekonomiczny zawór mixproof

Zawory Unique mixproof Alfa Laval posiadają dwa niezależne grzybki, co oznacza, że pojedynczy zawór Unique mixproof może często zastąpić dwa lub więcej zaworów innego typu.

Wyjątkowa praca bez wycieków

Najnowocześniejsza konstrukcja podwójnego gniazda zapewnia długotrwałą pracę bez rozlewania, minimalizując ryzyko zanieczyszczenia produktu. Zastosowanie podwójnych uszczelek wargowych zapewnia dodatkową ochronę, gwarantując bezpieczną i higieniczną pracę.

Zawór łatwy do konserwacji i czyszczenia

Unikalne zawory mixproof posiadają konstrukcję ładowaną od góry, dzięki czemu konserwacja jest szybka i łatwa. Nie posiadają regulowanych elementów, posiadają łatwy w konserwacji siłownik oraz wbudowaną funkcję wykrywania przecieków na wszystkich uszczelnieniach. Zawory Unique mixproof spełniają większość standardów higienicznych i mogą być dostarczone z opcjonalnym systemem czyszczenia SpiralClean.



Zespoły zaworów - rozwiązania przepływowe dostosowane do potrzeb klienta

Jesteśmy specjalistami w dostarczaniu gotowych zestawów zaworowych dostosowanych do specyficznych, indywidualnych wymagań.

Nasze doświadczenie pomaga zapewnić najbardziej efektywne zarządzanie przepływem, przy użyciu jak najmniejszej liczby komponentów i skutecznym rozwiązywaniu kluczowych problemów, takich jak cykle termiczne, możliwość czyszczenia, drenaż i kontrola przepływu.

Zespoły zaworów Alfa Laval mogą być dostarczane jako wstępnie zmontowane i przetestowane, a także w pełni okablowane i wyposażone we wszystkie niezbędne przewody pneumatyczne, skrzynki przyłączeniowe i panele sterowania. Oznacza to, że nawet skomplikowane instalacje można uruchomić w najkrótszym możliwym czasie, oszczędzając czas i unikając utraty przychodów związanych z usuwaniem usterek i przestojami na miejscu.

Więcej informacji można znaleźć w Dokumentacji oraz w powyższym Poradniku wyboru.

Alfa Laval oferuje również standardowe zawory Unique Mixproof, które stanowią ekonomiczną alternatywę dla zaworów Unique SMP

Pełne korzyści z zastosowania zaworów Unique mixproof można uzyskać łącząc je z jednostkami pomiarowymi i sterującymi zaworów Alfa Laval ThinkTop and ThinkTop Basic.



Gama zaworów Unique mixproof

Koncepcja zaworów Unique mixproof Alfa Laval zapewnia modułowe rozwiązania, które można łatwo dostosować do konkretnych wymagań. Oznacza to, że płacisz tylko za te funkcje i możliwości, które są Ci naprawdę potrzebne. Aby ułatwić wybór, dostępna jest seria wersji zaworów Unique Mixproof.

Unique Mixproof High Alloy

imagebklm7.png Zawór Unique Mixproof High Alloy został opracowany i zaprojektowany do trudnych zastosowań w przemyśle mleczarskim, spożywczym, napojów, środków higieny osobistej i domowej. Produkty o wysokim poziomie chlorków, chemikaliów lub niskim pH wymagają wyposażenia ze stopów wysokiej jakości w celu zwiększenia odporności na korozję.

Unique Mixproof UltraPure

Unique Mixproof UltraPure w ThinkTop V70 50x89.jpg Zawór Unique Mixproof UltraPure został opracowany i zaprojektowany z myślą o spełnieniu surowych wymagań przemysłu biotechnologicznego i farmaceutycznego. To rozwiązanie zaworu zapewnia wyższy stopień elastyczności instalacji, co skutkuje zoptymalizowaną wydajnością instalacji bez uszczerbku dla bezpieczeństwa produktu. Klienci mają do wyboru kilka opcji dopasowanych do indywidualnych potrzeb, np. zastosowanie wyższych stopów w celu zwiększenia odporności na korozję. Podobnie jak wszystkie nasze urządzenia UltraPure, Unique Mixproof UltraPure dostarczany jest z pakietem dokumentacji Alfa Laval Q-doc.

Unique Mixproof Basic

Unique Mixproof Basic w V50_72x89.jpg Zawór Unique Basic posiada podstawowe elementy, które zapewniają znaczne bezpieczeństwo i wykrywanie wycieków. Wyposażony jest w siłownik bez podnoszenia gniazda i niewyważone wtyczki.

Unique Mixproof SeatClean

Unique Mixproof SeatClean w ThinkTop V70_72x89.jpg Zawór Unique Mixproof SeatClean to wybór dla standardowych instalacji, które obsługują produkty zawierające ciała stałe. Podniesienie gniazda podczas normalnych procedur czyszczenia czyści korki i gniazda. Wyważony dolny korek eliminuje ryzyko mieszania się produktów w wyniku uderzenia ciśnienia lub gdy ciśnienie w rurze jest wysokie.


Unique Mixproof HighClean

Unique_Mixproof_High_Clean_w_ThinkTop_V50_72x89.jpg Zawór Unique Mixproof HighClean spełnia wymagania dotyczące przetwarzania lepkich produktów. SpiralClean zapewnia dokładne czyszczenie wrzecion, górnego i dolnego grzyba oraz komory wyciekowej. Dzięki zrównoważonemu górnemu i dolnemu grzybowi, konfiguracja tego zaworu chroni przed skutkami wysokiego ciśnienia i uderzeń wodnych.


Unique Mixproof UltraClean

Unique_Mixproof_Ultra_Clean_w_ThinkTop_V70_72x89.jpg Zawór Unique UltraClean spełnia najwyższe wymagania dotyczące higienicznego przetwarzania produktów lepkich, produktów o wysokiej zawartości ciał stałych lub zastosowań wymagających warunków zbliżonych do aseptycznych. Wyposażona jest w siłownik ze zintegrowanym podnośnikiem siedziska, wyważone górne i dolne zatyczki oraz SpiralClean.

Zasada działania

.

Konstrukcja

Koncepcja zaworu Unique mixproof opiera się na szeregu komponentów bazowych, w tym korpusie zaworu, grzybie zaworu, siłowniku oraz opcjach czyszczenia i akcesoriach, które wspierają szeroki zakres zastosowań. Używając tych komponentów, można zbudować zawór Unique mixproof, aby dopasować go do dokładnych wymagań procesowych.

Aby ułatwić konserwację, zawór Unique mixproof posiada również otwory wykrywające przecieki, które z wyprzedzeniem informują o zużyciu lub uszkodzeniu statycznych o-ringów. Operatorzy mogą w każdej chwili dokonać wizualnej kontroli zaworu bez konieczności jego demontażu.Unique Mixproof exploded view w ThinkTop V70.png

Zasada działania

Zawór Unique mixproof Alfa Laval jest zaworem normalnie zamkniętym (NC), który jest sterowany z odległej lokalizacji za pomocą sprężonego powietrza.

Aby oddzielić obie ciecze, zawór posiada dwa niezależne uszczelnienia grzybowe. Przestrzeń pomiędzy tymi dwoma uszczelnieniami tworzy atmosferyczną komorę przeciekową. W rzadkich przypadkach przypadkowego wycieku produktu, produkt wpływa do komory wyciekowej i jest odprowadzany przez wylot wyciekowy.

Gdy zawór jest otwarty, komora przeciekowa jest zamknięta. Produkt może wtedy przepływać z jednej linii do drugiej bez rozlewania. Zawór może być łatwo czyszczony i zabezpieczony przed skutkami uderzeń wodnych, zgodnie ze specyficznymi wymaganiami procesu i konfiguracji zaworu. (Podczas pracy zaworu nie występuje rozlew produktu).

System SpiralClean

Alfa Laval oferuje podłączany z zewnątrz system CIP "SpiralClean". System ten zapewnia higieniczną pracę w wymagających aplikacjach, gdzie czyszczenie zaworu Unique Mixproof poprzez funkcję podnoszenia i wypychania gniazda nie jest wystarczające. System SpiralClean może być dodany do czyszczenia górnego i dolnego grzyba oraz do płukania komory przeciekowej zaworu. Przy użyciu mniejszej ilości płynu czyszczącego, mediów i czasu, SpiralClean czyści dokładniej i efektywniej niż konwencjonalne, zewnętrznie podłączone urządzenia CIP.

Kolejna duża korzyść: SpiralClean umożliwia zaworowi Unique mixproof pracę w warunkach zbliżonych do aseptycznych, tworząc barierę parową dla atmosfery po podaniu pary do rur CIP.unique-mixproof-spiral-clean-640x360.png

Opcje

    • Wersja 3-A dostępna na życzenie
    • Uszczelnienia zwilżane przez produkt HNBR, NBR lub FPM
    • Części męskie lub wkładki zaciskowe zgodnie z wymaganą normą
    • Sterowanie i sygnalizacja: ThinkTop V70
    • Wskaźnik wykrywający uniesienie górnego siedziska
.

Usługi serwisowe 360°

Alfa Laval Unique zawory mixproof - wymiana uszczelnienia osiowego

Zawory Alfa Laval Unique mixproof - wymiana uszczelnienia radialnego

Zawory Unique mixproof Alfa Laval - wymiana uszczelek zwilżanych przez produkt

.

Skorzystaj z możliwości i obniż koszty cieczy CIP o 90% wprowadzając zoptymalizowany proces mycia zaworu
