Alfa Laval - Unique SSV

Unique SSV

Zawory Alfa Laval Unique (SSV) są wytrzymałymi, niezawodnymi i uniwersalnymi pneumatycznymi zaworami grzybowymi zaprojektowanymi do nieprzerwanej produkcji w szerokim zakresie aplikacji o krytycznym znaczeniu dla higieny. Korpusy zaworów, grzyby i siłowniki mogą być skonfigurowane tak, aby spełnić praktycznie każde wymaganie, co pozwala na tworzenie ekonomicznych rozwiązań spełniających wysokie standardy higieniczne i aseptyczne.

Unique SSV w ThinkTop V50 group 640x360

Zaprojektowany z myślą o łatwej konserwacji i niskim koszcie posiadania

  • Niewiele ruchomych części zmniejsza wymagania serwisowe i koszty magazynowania
  • Doskonałe możliwości czyszczenia - gładki korpus wewnętrzny zaworu (wykończenie powierzchni Ra ≤ 0,8μm) eliminuje szczeliny
  • Wydłużona żywotność uszczelnienia dzięki zdefiniowanej kompresji uszczelnienia
  • Statyczne wykrywanie nieszczelności uszczelnienia pomaga zapewnić bezpieczeństwo produktu
  • Podwójna uszczelka wargowa zapewnia ochronę przed zanieczyszczeniami bakteryjnymi

Sprawdzone i przetestowane bezpieczeństwo zaworów: linia zaworów Unique SSV jest zbudowana na sprawdzonej platformie modułowej stosowanej w ponad milionie zaworów eksploatowanych na całym świecie. Wytłoczony z jednego dysku ze stali nierdzewnej korpus zaworu jest niezwykle solidny i trwały, co zapewnia bezpieczeństwo produkcji. Zwiększona wydajność siłownika sprawia, że praca jest bezpieczna i efektywna.



Exceptional valve hygiene

The Unique SSV range of food grade valves is engineered to provide excellent hygiene and cleanability. With a surface finish of Ra ≤ 0.8μm, the smooth, weld-free valve body eliminates crevices that can trap bacteria. The design of the plug supports enhanced cleaning-in-place (CIP) capabilities, and a double-acting lip seal that minimizes any risk of cross-contamination.

These single seat valves meet most hygienic standards requested in the dairy, food and beverage, and personal care industries. The Unique SSV range is EHEDG-certified and authorized to carry the 3-A symbol. The range of Alfa Laval valves also provides full traceability in compliance with the EU Food Regulation 1935/2004.

Please refer to Documentation for more information.

Greater valve durability

To ensure high sealing quality, this range of single seat valves features defined compression of the O-rings with metal-to-metal contact between plug and seat. This significantly reduces wear and extends valve service life. The standard Unique SSV is supplied with a semi-maintainable actuator that has a five-year warranty.

Low total cost of ownership

Thanks to its straightforward, reliable design, the Unique SSV range provides long service life, reduced product loss, greater product safety and more processing uptime. Few moving parts reduce service requirements and inventory costs. More effective CIP procedures with reduced cleaning cycles and, subsequently, the reduced use of cleaning fluids, water and utilities also contribute to the Unique SSV’s low total cost of ownership.

.

Zasada działania

Operating principle

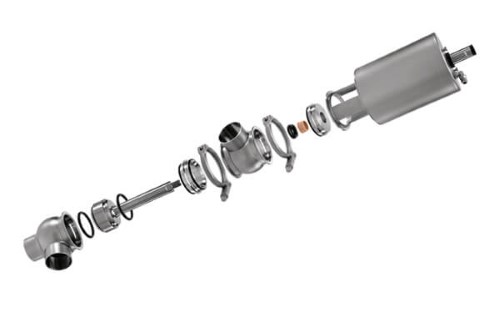

The Alfa Laval Unique SSV is an air-operated seat valve, that can be remotely controlled. The valve can be configured as a shut-off or change-over valve with various actuators NO, NC or Two-step for smoother operation to avoid pressure peaks and/or over filling of a tank.

The range of single seat valves has a number of options:

  • Fully maintainable actuator
  • High-pressure actuator
  • Product wetted seals in HNBR or FPM
  • TR2 plug seal in PTFE for special applications
  • Valve sensing and control devices, incl. ThinkTop, ThinkTop Basic and IndiTop
  • Fittings in accordance with required standard
  • External surface finish 3-A bright

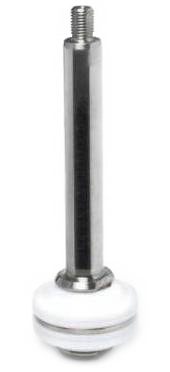

TR2 plug seal

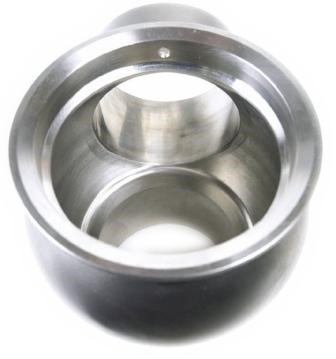

Unique house 300
.

Part of a broad valve range

Alfa Laval offers a comprehensive range of valves intended for hygienic applications in various industries including dairyfoodbeveragehome carepersonal carebiotechnology and pharmaceuticals:
