Unique Mixproof UltraPure

Alfa Laval Unique Mixproof UltraPure został zaprojektowany z myślą o potrzebach przemysłu farmaceutycznego i biotechnologicznego. Umożliwiają jednoczesny przepływ dwóch różnych cieczy bez ryzyka zanieczyszczenia krzyżowego. Modułowa konstrukcja zapewnia maksymalny czas pracy w ciągłych procesach o wysokiej czystości.

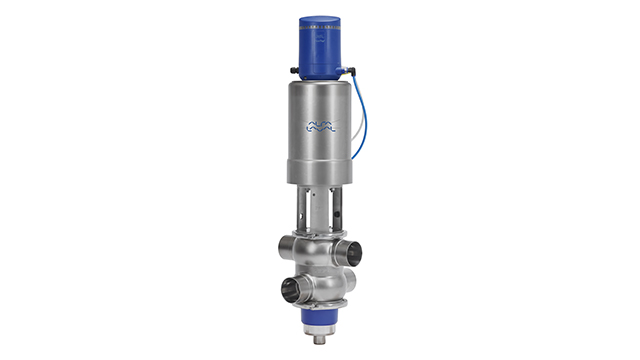

640x360 Unique Mixproof UltraPure with ThinkTop V70

Zawór dwugniazdowy o wysokiej czystości do procesów ciągłych

  • Nierozlewający się roztwór
  • Łatwy do czyszczenia i konserwacji
  • Modułowa konstrukcja umożliwia łatwą konfigurację
  • Łatwa modernizacja
  • Pełna identyfikowalność komponentów

Alfa Laval Unique Mixproof UltraPure zapewnia wyższy stopień elastyczności instalacji, co skutkuje zoptymalizowaną wydajnością instalacji bez uszczerbku dla bezpieczeństwa produktu.

Wyjątkowa konstrukcja o wysokiej czystości

Ten zaawansowany zawór z podwójnym blokowaniem i odpowietrzaniem zapewnia długotrwałą, wolną od wycieków pracę w procesach ciągłych w przemyśle farmaceutycznym, biotechnologicznym, środków higieny osobistej i innych branżach higienicznych. Minimalizuje to ryzyko skażenia produktu i zapewnia maksymalny czas sprawności oraz bezpieczną i higieniczną pracę.

Łatwy do czyszczenia i konserwacji

Konserwacja i czyszczenie jest szybkie i łatwe dzięki konstrukcji ładowanej od góry, braku elementów nastawnych, łatwemu w konserwacji siłownikowi i wbudowanemu wykrywaniu przecieków na wszystkich uszczelnieniach. Podobnie jak wszystkie zawory Unique Mixproof, zawór Alfa Laval Unique Mixproof UltraPure spełnia rygorystyczne normy higieniczne.

Łatwa konfiguracja i aktualizacja

Zoptymalizuj swój proces higieniczny poprzez dostosowanie Unique Mixproof UltraPure do swoich potrzeb. Jego modułowa konstrukcja ułatwia również modernizację zaworu dwugniazdowego, gdy tylko zmienią się potrzeby procesu, zapewniając wydajną, higieniczną i ciągłą produkcję.

Pełna i udokumentowana identyfikowalność

Unikalne zawory Mixproof UltraPure dostarczane są z pakietem Alfa Laval Q-doc, który stanowi kompleksowy pakiet dokumentacji dla urządzeń UltraPure. Zapewnia on pełną identyfikowalność wszystkich części stykających się z produktem. W oparciu o Dobrą Praktykę Dokumentacji (GDP), Q-doc dokumentuje każdy aspekt od surowca do dostarczonego urządzenia.

Zasada działania

.

Konstrukcja

Koncepcja zaworu Unique mixproof opiera się na szeregu komponentów bazowych, w tym korpusie zaworu, grzybie zaworu, siłowniku oraz opcjach czyszczenia i akcesoriach, które wspierają szeroki zakres zastosowań. Używając tych komponentów, można zbudować zawór Unique mixproof, aby dopasować go do dokładnych wymagań procesowych.

Aby ułatwić konserwację, zawór Unique mixproof posiada również otwory wykrywające przecieki, które z wyprzedzeniem informują o zużyciu lub uszkodzeniu statycznych o-ringów. Operatorzy mogą w każdej chwili dokonać wizualnej kontroli zaworu bez konieczności jego demontażu.Unique Mixproof exploded view w ThinkTop V70.png

Zasada działania

Zawór Unique mixproof Alfa Laval jest zaworem normalnie zamkniętym (NC), który jest sterowany z odległej lokalizacji za pomocą sprężonego powietrza.

Aby oddzielić obie ciecze, zawór posiada dwa niezależne uszczelnienia grzybowe. Przestrzeń pomiędzy tymi dwoma uszczelnieniami tworzy atmosferyczną komorę przeciekową. W rzadkich przypadkach przypadkowego wycieku produktu, produkt wpływa do komory wyciekowej i jest odprowadzany przez wylot wyciekowy.

Gdy zawór jest otwarty, komora przeciekowa jest zamknięta. Produkt może wtedy przepływać z jednej linii do drugiej bez rozlewania. Zawór może być łatwo czyszczony i zabezpieczony przed skutkami uderzeń wodnych, zgodnie ze specyficznymi wymaganiami procesu i konfiguracji zaworu. (Podczas pracy zaworu nie występuje rozlew produktu).

Unique Mixproof valve HIW H316xH562

Możliwości

    • Wersja 3-A dostępna na życzenie
    • Uszczelnienia zwilżane przez produkt HNBR, NBR, EPDM lub FPM
    • Części męskie lub wkładki zaciskowe zgodnie z wymaganą normą
    • Sterowanie i sygnalizacja: ThinkTop lub ThinkTop Basic
    • Sygnalizacja boczna do wykrywania podniesienia górnego siedziska



.

Filmy 360° z serwisu i konserwacji

Alfa Laval Unique zawory mixproof - wymiana uszczelnienia osiowego

Zawory Alfa Laval Unique mixproof - wymiana uszczelnienia radialnego

Zawory Unique mixproof Alfa Laval - wymiana uszczelek zwilżanych przez produkt
