Unique Mixproof 3-Body

Zawory Unique Mixproof 3-Body umożliwiają jednoczesny przepływ dwóch różnych produktów lub cieczy przez ten sam zawór bez ryzyka zanieczyszczenia krzyżowego. Zawór jest wyposażony w funkcję zmiany kierunku przepływu.

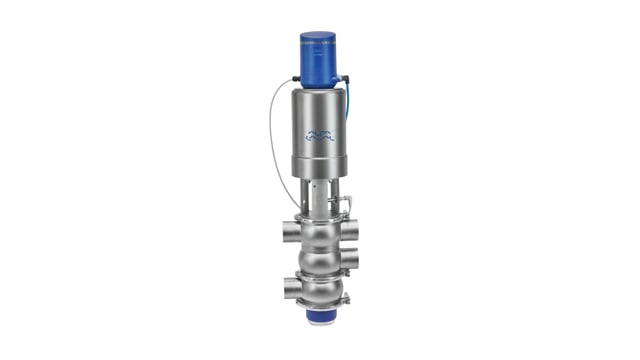

Unique Mixproof 3-Body w sensor and ThinkTop V70 640x360

Ekonomiczna i długotrwała eksploatacja bez ryzyka wycieku

  • Długotrwała eksploatacja bez ryzyka wycieku
  • Uproszczona konserwacja
  • Wysoki poziom higieny
  • Znakomity poziom bezpieczeństwa
  • Oparty na sprawdzonej platformie

Zawór Unique Mixproof 3-Body zapewnia optymalny przepływ cieczy, wyjątkowy poziom higieny, maksymalny okres użytkowania i niski koszt posiadania. Jego modułowa, z 3 korpusów złożona konstrukcja zapewnia niezawodne i bezpieczne sterowanie cieczami, dzięki czemu doskonale nadaje się do stosowania jako zawór zmiany kierunku przepływu w przemyśle spożywczym. Zastosowanie zaworu pozwala osiągnąć znaczne oszczędności i wzrost wydajności.

Ekonomiczny zawór mixproof

Uzyskaj wyjątkowe rezultaty i zaoszczędź pieniądze, zastępując dwa lub więcej zaworów innych typów jednym zaworem Unique Mixproof 3-Body. Dwa niezależne grzyby i w pełni zbalansowana konstrukcja umożliwiają przepływ dwóch różnych produktów przez ten sam zawór bez ryzyka zanieczyszczenia krzyżowego nawet w przypadku wystąpienia skoku ciśnienia.

Wyjątkowe działanie bez wycieków

Gwarantując bezpieczną i higieniczną pracę, konstrukcja dwugrzybowa zapobiega zanieczyszczeniu krzyżowemu, a podwójne uszczelnienie wargowe zapewnia dodatkową ochronę, co pozwala na długotrwałą eksploatacją bez ryzyka wycieku.

Łatwość konserwacji i czyszczenia

Konserwacja i czyszczenie zaworu są szybkie i łatwe ze względu na możliwość wyjęcia go od góry, brak konieczności regulacji elementów zaworu, przyjazny w obsłudze siłownik i wbudowana funkcję wykrywania wycieków na wszystkich uszczelnieniach. Zawór Unique Mixproof 3-Body spełnia rygorystyczne normy higieniczne dzięki funkcji unoszenia/opuszczania grzyba w trakcie procesu CIP, co zapewnia pełne wymycie komory wyciekowej..

Łatwa zmiana konfiguracji

Zoptymalizuj proces higieniczny, dostosowując zawór Unique Mixproof 3-Body do swoich potrzeb. Modułowa konstrukcja ułatwia również rozbudowę zaworu dwugrzybowego, gdy tylko zajdzie potrzeba zmiany procesu, zapewniając jednocześnie wydajną, higieniczną i ciągłą produkcję.

Możesz w pełni skorzystać z zaworów Unique Mixproof, łącząc je z jednostkami sterującyi Alfa Laval ThinkTop i ThinkTop Basic.

Zasada działania

.

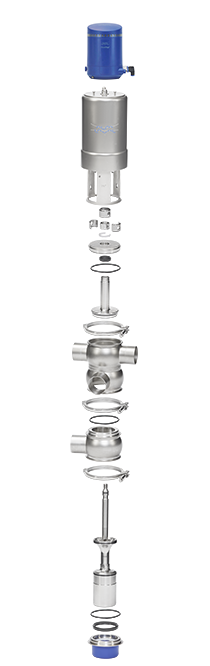

Budowa

Zawory Alfa Laval Unique Mixproof zbudowane są z szeregu podstawowych komponentów, takich jak: korpus, grzyb, siłownik oraz opcji mycia, a także akcesoriów, które wspierają szeroki zakres zastosowań. Korzystając z tych komponentów, możesz zbudować zawór Unique Mixproof, który dokładnie odpowiada wymaganiom procesowym.

Aby ułatwić konserwację, zawór Alfa Laval Unique Mixproof 3-Body posiada również otwory do wykrywania wycieków, które zapewniają wcześniejsze powiadomienie o zużyciu lub uszkodzeniu statycznych o-ringów. Operatorzy mogą wizualnie sprawdzić zawór w dowolnym momencie bez konieczności jego demontażu.

Zasada działania

Zawór Unique Mixproof 3-Body ma gniazdo normalnie zamknięte (NC) i gniazdo normalnie otwarte (NO). Zawór jest sterowany zdalnie za pomocą sprężonego powietrza.

Aby oddzielić dwie ciecze, zawór ma dwa niezależne uszczelnienia grzyba. Przestrzeń między dwoma uszczelnieniami tworzy atmosferyczną komorę wyciekową. W rzadkich przypadkach ewentualnego wycieku, produkt wypływa do komory wycieku i jest odprowadzany przez otwór wylotowy.

Gdy zawór jest otwarty, komora wyciekowa jest zamknięta. Produkt może następnie przepływać z górnego korpusu do środkowego korpusu bez wycieku.

Gdy zawór jest zamknięty, komora wycieku jest otwarta. Produkt może przepływać z dolnego korpusu do środkowego bez wycieku.

Zawór jest łatwy do wymycia i odporny na uderzenia ciśnienia hydraulicznego, zgodnie ze specyficznymi wymaganiami procesu i konfiguracją zaworu. (Nie ma wycieku produktu podczas działania zaworu).

System SpiralClean

Unikalna koncepcja zaworów mixproof obejmuje równie opatentowany przez Alfa Laval system mycia górnej i dolnej uszczelki gniazda oraz komory wyciekowej, pozwalając utrzymywać wysoki standard czystości podczas procesu produkcyjnego. Mycie w systemie SpiralClean odbywa się o wiele sprawniej i efektywniej, przy zużyciu mniejszej ilości cieczy myjących w porównaniu z rozwiązaniami tradycyjnymi. Wszystkie zewnętrzne systemy mycia (CIP) standardowo zostały oparte na zasadzie mycia SpiralClean.

Ponadto, zastosowanie systemu SpiralClean pozwala na stosowanie zaworu Unique w wymagających sterylności warunkach. W przypadku wpuszczenia pary do instalacji myjącej tworzy się barierę z pary w stosunku do atmosfery.

.

Możesz być również i tym zainteresowany...

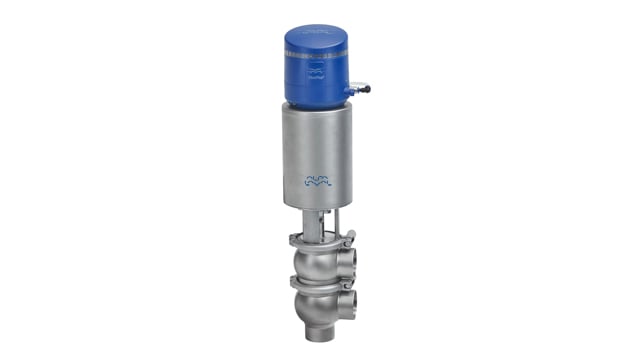

Unique SSV
