Zaprojektowana aby spełniać specyficzne wymagania przemysłu biotechnologicznego i farmaceutycznego, pompa odśrodkowa LKH UltraPure dostarcza maksymalny czas pracy i wysoką efektywność oraz korzyści związane z łatwością mycia i pełną dokumentacją.

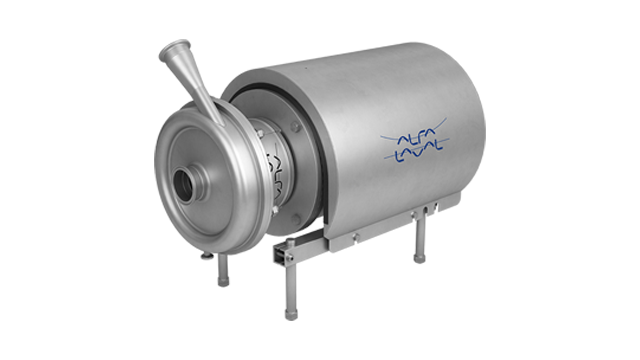

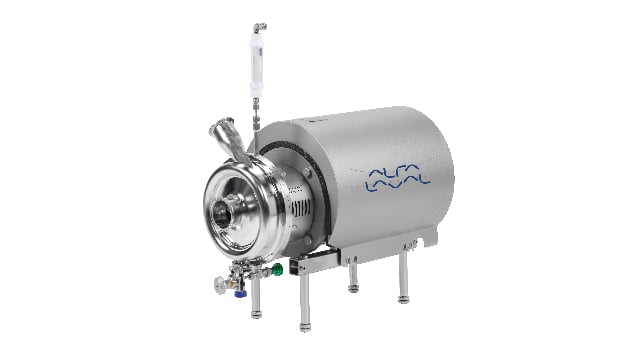

LKH UltraPure left new 640x360

Na samym szczycie

Pompa LKH UltraPure jest najlepszym wyborem dla przemysłu biotechnologicznego, w którym wymagana jest wysoka efektywność, wyjątkowa wymywalność, bezpieczeństwo produktu, trwała konstrukcja i niskie wymagania odnośnie eksploatacji. Zewnętrzne uszczelnienie wału, zaawansowana konstrukcja wirnika i części wewnętrzne wolne od szczelin to specjalne cechy, dzięki którym pompy te są idealnym rozwiązaniem dla ultra czystych procesów, gdzie niskie zużycie energii jest bardzo ważną kwestią.

LKH jest również dostępna w szerokim zakresie konfiguracji dla przemysłu spożywczego, napojów, dla wysokociśnieniowych procesów, etc.

Procesy ultra czyste

Pompy LKH UltraPure posiadają 3 cechy, które są bardzo ważne dla procesów ultraczystych.

Specjalnie zaprojektowany pół-otwarty wirnik, wyważony za pomocą otworów optymalizuje przepływ po tylnej stronie wirnika i zapewnia wysoką czystość uszczelnienia wału i pompy. Wyższe natężenie przepływu dookoła uszczelnienie wału zapewnia dobre chłodzenie i cyrkulację, co przedłuża żywotność uszczelnienia.

Liczba części, które mają kontakt z produktem została ograniczona do minimum. Części są doskonale dopasowane a połączenia uszczelnione za pomocą o-ringów o wstępnie określonej kompresji. Dzięki temu nie ma ryzyka zanieczyszczenia i zmniejszona jest powierzchnia uszczelnienia mająca kontakt z produktem.

Zewnętrzne uszczelnienei wału zapewnia maksymalną higienę po zewnętrznej stronie pompy. Zapewnia, że siły odśrodkowe działające w pompie mają wpływ na lepsze nawilżenie uszczelnienia wału i usuwanie z pompy zużytych części, co zapobiega mieszaniu się ich z produktem.

Niezrównane działanie

Wysoka wydajność, zoptymalizowany przepływ, niskie ryzyko zanieczyszczenia oraz minimalne zużycie są cechami charakterystycznymi dla pompy LKH UltraPure.

Wysoka efektywność

Dokładnie zaprojektowana pompa i silnik zapewniają wysoką efektywność i delikatne traktowanie produktu. Wytrzymała konstrukcja i niewielkie tolerancje razem z zaawansowaną konstrukcją wirnika minimalizują recyrkulację i zapewniają efektywne pompowanie bez obniżenia poziomu higieny.

Zoptymalizowany przepływ

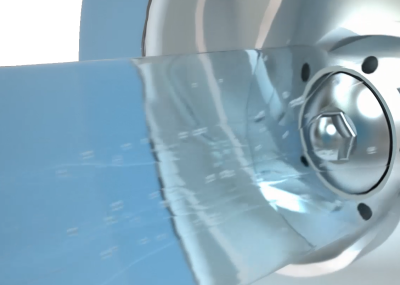

Zaawansowana konstrukcja wirnika zapewnia optymalne natężenie przepływu mediów przez pompę.Wysoki przepływ, zwłaszcza za wirnikiem, gdzie znajduje uszczelnienie wału, przyczynia się do lepszej wymywalności oraz nawilżenia i chłodzenia uszczelnienia wału. Specjalnie zaprojektowany wlot oraz łopatki ?????na kach wirnika energia przyczynia się do strumienia cieczy przed wejściem do obudowy pompy. Zmniejsza to współczynnik NPSHr (Net Positive Suction Head required), jak również siły oddziaływujące na sam produkt.

Niskie ryzyko zanieczyszczenia

The external shaft seal ensures that wear particles from the shaft seal are directed by centrifugal force to the outside and thus do not come into contact with the medicinal product. The low NPSHr minimizes the risk of cavitation, which can damage shaft seals and pump components and introduce contaminants into process fluids. Carefully selected materials and easy-to-clean design also reduce the risk of contamination.

Minimal wear

The semi-open impeller design together with the external shaft seal maximizes flow and helps cool and lubricate the shaft seal. This prolongs the service life of the seal.

Supply and delivery

The LKH UltraPure comes in five different standard sizes with capacities of up to 90 m3/hour. A smart alternative for pump duties that require continuous operation, the LKH UltraPure centrifugal pump delivers the highest possible efficiency and minimizes energy consumption. It is also available with a wide range of options for:

  • Shaft seals
  • Flushing arrangements
  • Elastomers
  • Surface finishes
  • Drain options
  • Passivation
  • Hydrostatic testing

To shorten lead times, all standard pumps are in stock to ensure fast and efficient delivery within 10 working days. Delivery of standard pumps with any option is 20 working days from order receipt.

Total peace of mind with complete documentation for validation

All equipment and components in the Alfa Laval UltraPure portfolio are supplied with Alfa Laval Q-doc, a comprehensive documentation package that provides full transparency of the entire supply chain, from raw material to final equipment delivery. This smoothes purchasing and installation procedures as well as facilitates qualification, validation and change control procedures. Based on GDP (Good Documentation Practice), Alfa Laval Q-doc covers every aspect of UltraPure equipment supply and provides customers with transparent and well-documented quality assurance of the sourced equipment.

The Q-doc package for LKH UltraPure comprises performance tests, material certificates, traceability of product wetted parts and the necessary parts and service information.This attention to detail maximizes uptime and minimizes risk.

For more information about standards and certificates, click here.

Gwarancja

Alfa Laval udziela 3-letniej gwarancji na niezużywające się części, pod warunkiem stosowania oryginalnych części zamiennych Alfa Laval.

Product benefits

  • Performance
  • Efficiency
  • Optimized flow

Katalog produktów

Najnowsza wersja on-line katalogu 'Close at hand'

Wyszukaj produkt Alfa Laval

Alfa Laval LKH Prime

Prime znaczy Premium - Nowy standard dla pomp samozasysających.
Alfa Laval LKH Prime

Zasada działania

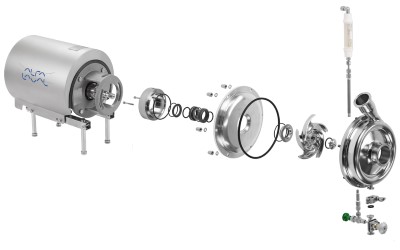

LKH UltraPure construction

The pump consists of a motor, impeller, pump casing, back plate, mechanical seal, legs, pump shaft/connections and adaptor.

Operating principle

Inside the pump casing, the semi-open impeller rotates along with the pump shaft. The rotation of the impeller blades convey energy to the fluid causing it to move in a circular direction. The movement of the fluid increases in velocity; the velocity of the fluid is partly converted into pressure before it leaves the pump through the outlet.

Unique impeller design

LKH UltraPure centrifugal pumps feature a unique semi-open impeller with a special vane design that ensures particularly low NPSHr (Net Positive Suction Head required). This helps prevent the effects of cavitation and minimizes the risk of mechanical damage.

The semi-open impeller also features balance holes, which provide excellent circulation of process fluid in the shaft seal area and help reduce axial force on the impeller. This reduces wear on the shaft seal and the motor bearings.

The semi-open impeller design provides high flow all around the pump, especially behind the impeller near the shaft seal. This contributes to easy cleanability and enhanced lubrication and cooling of the shaft seal.

External shaft seal

With few wear parts, the front-loaded external shaft seal is designed for high performance and low maintenance. There is no need to disconnect or remove the pump casing for inspection or maintenance, which saves time and money and minimizes downtime. Only five minutes are required to replace the shaft seal.

Perfect sealing and lubrication largely depends on the flatness of the seal faces. All LKH UltraPure pumps have shaft seals that are machined according to stringent requirements and meet the flatness requirement of 3 light bands* or less. The stationary seal ring is solidly affixed to the back plate, providing perfectly aligned seal surfaces even after long periods of operation and potential pressure shocks or vibration in the system.

The balanced design and use of spring force contribute to pressure equalization within the shaft seal area. This minimizes the risk of opening during unforeseen events, such as pressure shock. Alfa Laval uses the same shaft seal for all UltraPure centrifugal pumps, regardless of size or model. This standardization reduces inventory and makes wear parts replacement quick and easy.

*Measured at 20°C, one light band corresponds to 0.3 µm flatness over the entire sealing surface.



solidcultrapure impeller housing 150x377

Defined O-ring groove providing firm positioning of the O-ring on pump casing and metal to metal contact provides a predefined compression of the O-rings with no crevices for contaminants.

External shaft seal with few wear parts and spring mounted on the atmospheric side, meaning no wear of the spring or other internal parts going into your product.
