Pharma-line
Alfa Laval Pharma-line to wysokiej jakości wymienniki płaszczowo - rurowe dla przemysłu farmaceutycznego i biotechnologicznego. Szczelna konstrukcja i gładkie wykończenie powierzchni pomagają chronić przed zanieczyszczeniem. Wykorzystywane w farmaceutycznych systemach wodnych; systemach wody do injekcji (WFI) lub systemach wody oczyszczonej (PW) oraz grzania i chłodzenia produktów farmaceutycznych.
Doskonałe materiały i higieniczna konstrukcja, uosabiająca wieloletnie doświadczenie w branży farmaceutycznej.
- Podwójne dno (DTS) pozwala uniknąć ryzyka zanieczyszczenia krzyżowego
- Bardzo małe ryzyko wystąpienia pęknięć i zmęczenia cieplnego, ponieważ rury w kształcie litery U umożliwiają rozszerzalność cieplną
- Brak martwych przestrzeni w rurach, gładka konstrukcja bez szczelin, o maksymalnej chropowatości powierzchni 0,5µm
- W pełni konfigurowalny, dzięki inteligentnej i elastycznej konstrukcji nóżek i możliwosci montażu
- Niewielki wymiar
Płaszczowo rurowy wymiennik ciepła Pharma - line jest przeznaczony do pracy przy ciśnieniu do 10 barów i temperaturze roboczej 150oC. Jest łatwy do opróżnienia i czyszczenia, posiada funkcję wykrywania wycieków. Jest w pełni drenowany po stronie produktu, nie posiada martwych przestrzeni. Każdy wymiennik Pharma-line jest dostarczany z pełnym pakietem dokumentacji, który w przemyśle farmaceutycznym pełni kluczową rolę w zakresie bezpieczeństwa i powtarzalności produkcji.
Gama wymienników płaszczowo - rurowych Pharma-line
Pharma-line jest dostępna w dwóch liniach produktowych. Obie linie składają się ze standardowego asortymentu linii Pharma zaprojektowanych w kształcie litery U.
Pharma - line S
-
Standardowa seria z 21 modelami o wydajności od 300 l/h do ok. 16000 l/h w zależności od zastosowania
-
Certyfikat PED
-
TSG akceptowane (zgodnie z przepisami bezpieczeństwa technicznego, Chiny)
-
Standardowe połączenia i wymiary wstępnie zdefiniowane w celu optymalizacji i wydajności
-
Dostępne z izolacją lub bez
Pharma-line
- Specyfikacja premium, dostępna w 27 standardowych modelach o wydajności od 300 l/h do ok 44000 l/h w zależności od zastosowania
- Niestandardowa konstrukcja rurowego wymiennika ciepła, np.: multi-pass, dostępna na zamówienie klienta
- Dostępnych jest kilka opcji połączeń
- Zaprojektowany zgodnie z PED, ASME
- TSG akceptowane (zgodnie z przepisami bezpieczeństwa technicznego, Chiny)
- Łatwy do opróżniania i oczyszczania
- Konstrukcja bezszczelin eliminuje możliwość zanieczyszczeń
- Higieniczna konstrukcja
Katalog produktów
Zasada działania

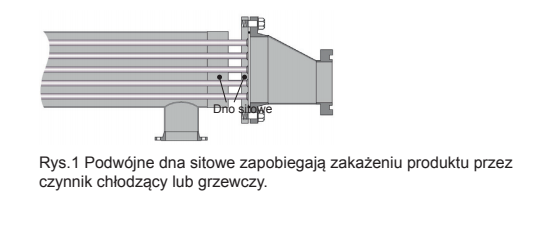

Produkt płynie przez wiązkę bezszwowych, elektropolerowanych rur. Medium serwisowe płynie w przepływie krzyżowym wokół rur. Na końcu, rury są przymocowane do dwóch den sitowych (patrz rys. 1), które zapobiegają wzajemnemu zakażeniu się produktu i mediów oraz wskazują ewentualny wyciek.
Wymienniki Pharma-line mogą być instalowane pionowo lub poziomo w zależności od zastosowania i dostępnej przestrzeni. Dla ułatwienia instalacji, odpowiednie uchwyty montażowe zostały przyspawane do urządzenia. Naprężenia cieplne spowodowane dużymi zmianami temperatury są niwelowane przez rury w kształcie litery U w urządzeniach dwubiegowych i za pomocą mieszka kompensacyjnego w przypadku wymienników jednobiegowych.

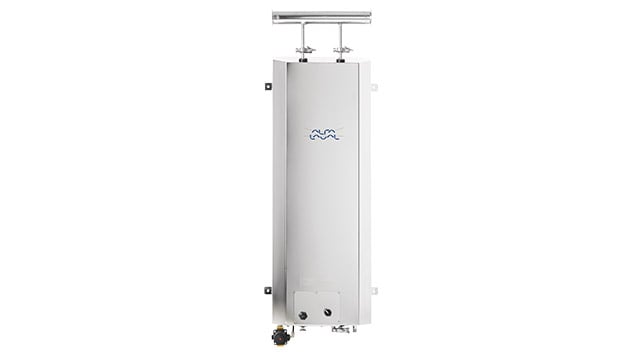

Pharma-line Point of Use
Wymienniki Pharma-line Point of Use mogą być stosowane jako punkty poboru wody w pętlach wody do iniekcji (WFI) lub chłodzenia /ogrzewania wody oczyszczonej (PW). Wymiennik Pharma-line Point of Use pozostaje w stanie czystym, nawet gdy nie jest użytkowany (w trybie gotowości).
