Spiralne wymienniki ciepła

Spiralne wymienniki ciepła Alfa Laval zostały zaprojektowane tak, aby sprostać najtrudniejszym wyzwaniom związanym z wymianą ciepła. Niezależnie od tego, czy chodzi o częste zanieczyszczanie się mediów, czy też o ograniczenia wynikające ze spadku ciśnienia i zajmowanej powierzchni, spiralne wymienniki ciepła Alfa Laval stanowią doskonałe rozwiązanie problemów w instalacjach ciecz-ciecz i dwufazowych.

Alfa Laval welded spiral heat exchanger

Poprawa zrównoważonego rozwoju dzięki spiralnym wymiennikom ciepła Alfa Laval.

  • Minimalne zatykanie, w zastosowaniach obejmujących bardzo brudne, wysoce lepkie lub cząsteczkowe media, zapewnia czas pracy bez przestojów
  • Łatwa do otwierania konstrukcja sprawia, że czyszczenie jest szybkie i proste, zapewniając niskie koszty konserwacji
  • Mniejsza ilość rur i konstrukcji stalowych oznacza niższe koszty instalacji
  • Zwiększona oszczędność energii i redukcja emisji dzięki sprawności cieplnej 2-3 razy wyższej niż w przypadku porównywalnych wymienników
  • Każda jednostka jest w pełni dostosowana do potrzeb klienta, oferując najlepsze dopasowanie termiczne do określonego zastosowania.

Webinarium: Maksymalizacja wydajności w rafinerii

Jak można uzyskać więcej z procesów rafineryjnych przy mniejszym nakładzie energii? Dowiedz się tego podczas naszego kolejnego webinarium! Na przykładzie destylacji ropy naftowej i hydrorafinacji benzyny nasi eksperci przedstawią możliwości - i ile można zaoszczędzić.

refinery-webinar-november-10
.

Documents

Serwis dla urządzeń spiralnych

Zapoznaj się z naszą bogatą ofertą usług serwisowych, a także z przydatnymi wskazówkami, jak utrzymać spiralny wymiennik ciepła w doskonałym stanie.

engineer wearing hard hat and safety glasses holding laptop in front of pipes and blue sky
.

Skontaktuj się z nami

Chętnie porozmawiamy o korzyściach, jakie może przynieść Państwu spawany spiralny wymiennik ciepła i pokażemy, jak możemy pomóc w usprawnieniu Państwa działalności.

Man wearing hard hat and safety glasses with crossed arms infront of an installed Alfa Laval welded spiral heat exchanger.

Narzędzie do wyboru HEXpert

Szybko znajdź idealny wymiennik ciepła do wymagających zastosowań procesowych. Wypełnij informacje o swoich potrzebach, a w ciągu pięciu minut poznasz indywidualną rekomendację dla wydajnego rozwiązania termicznego.

male Asian engineer wearing hard hat and safety glasses holding ipad infront of industrial plant

Modele

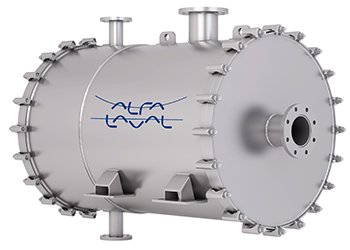

SpiralPro dla zadań typu ciecz-ciecz

Konstrukcja SelfClean™ firmy Alfa Laval sprawia, że wymienniki ciepła typu SpiralPro są dobrym wyborem w przypadku pracy z zanieczyszczonymi cieczami, szlamami, emulsjami, zawiesinami, włóknami lub cieczami zawierającymi cząstki stałe. Ponieważ płyny przepływają w sposób ciągły w jednym kanale, siła płynu działa przeciwko wszelkim osadom, "przepychając" je przez kanał i wyrzucając na drugi koniec.

Kompaktowa natura modelu SpiralPro często pozwala na zastąpienie kilku dużych wymienników płaszczowo-rurowych przez jeden wymiennik SpiralPro. Stwarza to znaczne korzyści infrastrukturalne oprócz zmniejszenia wymagań w zakresie konserwacji i czyszczenia. Jeśli urządzenie wymaga czyszczenia, pokrywy można łatwo zdjąć w celu umycia za pomocą hydrodynamicznego strumienia wody.

Zastosowania

  • Zanieczyszczające ciecze zawierające ciała stałe, włókna, ciecze, zawiesiny i osady
  • Wstępne podgrzewanie, ogrzewanie, chłodzenie, wymiana i odzysk ciepła ciecz-ciecz

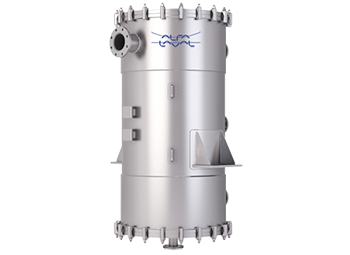

SpiralPro do podgrzewaczy pary

Alfa Laval SpiralPro

Dostępne są również wymienniki ciepła typu SpiralPro zoptymalizowane do zadań obejmujących ogrzewanie parą cieczy, które są bardzo podatne na zanieczyszczenia. Podobnie jak wszystkie jednostki SpiralPro, są one w pełni dostępne dla szybkiego i łatwego czyszczenia za pomocą hydrodynamicznych dysz.
Przepływ przeciwprądowy zapewnia również bardzo bliskie zbliżenie temperatury dla maksymalnej wydajności cieplnej.

Zastosowania

  • Zanieczyszczające ciecze zawierające ciała stałe lub włókna, ciecze, szlamy i osady oraz inne trudne ciecze wymagające ogrzewania parą wodną

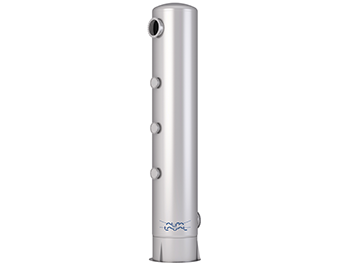

SpiralCond do próżniowego skraplania i odparowywania

Alfa Laval SpiralCond

Modelowe wymienniki ciepła SpiralCond oferują wysoce wydajne rozwiązanie dla wymagających zadań dwufazowych, w tym zarówno kondensacji jak i odparowania (reboiling). Kompaktowa konstrukcja SpiralCond oraz fakt, że jest on skonfigurowany pionowo, skutkuje bardzo małą powierzchnią podstawy, w porównaniu do równoważnych wymienników płaszczowo-rurowych, przy jednoczesnym zmniejszeniu konstrukcji wsporczych i złożoności rurociągów.

Jednostki SpiralCond posiadają przepływ krzyżowy, a nie przeciwprądowy. Każda jednostka jest w pełni dostosowana do wymaganego obciążenia, z odstępami między kanałami dostosowanymi tak, aby zapewnić najniższy spadek ciśnienia. SpiralCond jest zatem idealnie dopasowany do zastosowań kondensacji próżniowej.

Zastosowania

  • Gazy: czysta para i mieszaniny z gazami obojętnymi
  • Para/ciecz: skraplacze górne, skraplacze zwrotne, skraplacze próżniowe, skraplacze odpowietrzające, reboilery z cieczami zanieczyszczającymi, chłodnice gazu

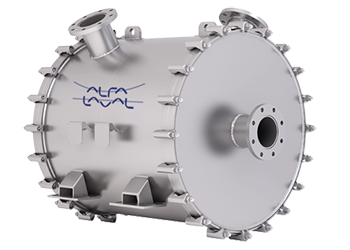

SpiralCond w konfiguracji kolumnowej

Alfa Laval SpiralCond

Do zastosowań związanych ze skraplaniem i odparowywaniem, gdzie występuje wiele czynników chłodzących, Alfa Laval może dostarczyć wymienniki ciepła typu SpiralCond zintegrowane w kolumnie. Podobnie jak w przypadku pojedynczego, samodzielnego wymiennika SpiralCond, konfiguracja ta posiada przepływ krzyżowy i otwarte kanały, co zapewnia wyjątkowo niski spadek ciśnienia w warunkach podciśnienia.

Wysoka sprawność SpiralCond pozwala na zastosowanie kolumny o mniejszej wysokości i mniejszej średnicy niż w przypadku tradycyjnych rozwiązań kolumnowych, co pozwala na znaczne oszczędności w kosztach infrastruktury i instalacji.

Zastosowania

  • Para-ciecz: skraplacze górne, skraplacze zwrotne, skraplacze próżniowe i skraplacze odpowietrzające
.

Poznaj naszych specjalistów

Improving sustainability with welded spiral heat exchangers

Unique design and manufacturing expertise

Improve your process sustainability

The ultimate problem solver

Poprawa zrównoważonego rozwoju dzięki spawanym wymiennikom ciepła Alfa Laval

Spawane wymienniki ciepła Alfa Laval maksymalizują efektywność energetyczną i odzysk ciepła dzięki innowacjom, które zapewniają wyjątkową sprawność cieplną i niezawodność w szerokim zakresie zastosowań. Ale to coś więcej niż tylko technologia. To także ludzie: doświadczeni eksperci z głęboką wiedzą na temat procesów technologicznych oraz globalny serwis. W ten sposób można poprawić zrównoważony rozwój.

Zasada działania

.

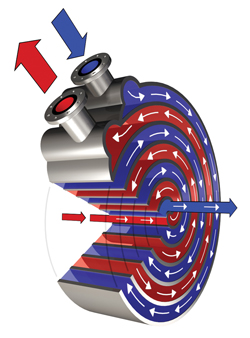

Alfa Laval spiral heat exchangersSpiralne wymienniki ciepła Alfa Laval są zbudowane z dwóch nawiniętych spiralnie pasów blachy, które tworzą parę koncentrycznych kanałów przepływu. Media przepływają przeciwprądowo w dwóch kanałach, jeden strumień płynie od środka na zewnątrz, a drugi odwrotnie. Kanały są zakrzywione i mają jednolity przekrój. Nie ma ryzyka wymieszania.

Kanał osadowy jest otwarty z jednej strony i zamknięty z drugiej, a kanał wodny jest zamknięty z obydwu stron.

W zależności od stopnia czystości medium grzewczego/chłodzącego, kanał dla tego medium czasami może być zamknięty po obydwu stronach. Każdy kanał ma jedno podłączenie w środku, a drugie na obwodzie urządzenia.

Konstrukcja

Spiralna geometria, z pojedynczym kanałem dla każdego medium i ciągłym zakrzywieniem, jest bardzo odpowiednia dla płynów, które mają tendencję do tworzenia się zanieczyszczeń. Taka konstrukcja powoduje wysoką turbulencję przepływu i wynikające z niej wysokie naprężenia ścinające, co znacznie zmniejsza ryzyko powstawania zanieczyszczeń.

Jednokanałowa geometria tworzy również efekt szorowania, który określamy mianem SelfClean™. Jeśli w kanale wymiany ciepła pojawi się zanieczyszczenie, przekrój poprzeczny tej części kanału ulega zmniejszeniu. Jednakże, ponieważ cały przepływ musi nadal przechodzić przez kanał, prędkość wzrasta, a powstająca siła płynu spłukuje wszelkie nagromadzone osady w miarę ich powstawania.

Porównaj tę konstrukcję z wymiennikami płaszczowo-rurowymi, w których przepływ wchodzi równolegle do różnych rurek. Gdy rurki zaczynają się zanieczyszczać, wzrasta spadek ciśnienia, co zmusza płyn do szukania alternatywnych ścieżek przepływu. W rezultacie, zanieczyszczenie i zatkanie rurek następuje bardzo szybko. Z drugiej strony, w wymiennikach spiralnych Alfa Laval, zanieczyszczenie i zatykanie rur jest praktycznie wyeliminowane.

SpiralPro

SpiralPro Steam Heater

SpiralCond

.

Częste sprzątanie to już przeszłość

Firma Mexichem, światowy lider w produkcji systemów rurowych z tworzyw sztucznych oraz w przemyśle chemicznym i petrochemicznym, potrzebowała zwiększyć swoje zdolności produkcyjne, aby sprostać wymaganiom rynku.

Happy customers at Mexichem in front of an installed Alfa Laval spiral heat exchanger

Ostateczne rozwiązanie problemów z zanieczyszczeniami

Niemiecka rafineria MIDER Leuna, należąca do Total S.A., pierwotnie zainstalowała dwa rurowe wymienniki ciepła do chłodzenia produktu końcowego w swojej instalacji fluidalnego krakingu katalitycznego.

Installed Alfa Laval welded spiral heat exchanger at Mider refinery.

Jeden z największych na świecie producentów cynku

"Używamy tych urządzeń, ponieważ są bardzo wytrzymałe i bardzo łatwe do czyszczenia oraz oczywiście dlatego, że wydajność cieplna jest wysoka". - Francisco Tarmago, kierownik ds. technologii, Asturiana de Zinc

Asturiana zinc production in Spain
.

Unikalne właściwości

W porównaniu do innych wymienników ciepła stosowanych w podobnych aplikacjach, spiralne wymienniki Alfa Laval mają bardziej zwartą budowę i wyższą sprawność cieplną.
Posiadają one również unikalne cechy, które zapewniają najbardziej niezawodne działanie:

Alfa Laval welded spirals with SelfClean
SelfClean™

Doskonałe czyszczenie i wydłużona wydajność

Pojedynczy kanał dla każdego płynu zapewnia niezawodne samooczyszczanie się urządzenia.

Dowiedz się więcej

Alfa Laval welded spirals with RollWeld
RollWeld™

Zautomatyzowana, niezawodna obudowa kanałów

Zautomatyzowany proces gięcia i spawania przy zamykaniu każdego kanału zapewnia stałą jakość i niezawodność.

Dowiedz się więcej

Alfa Laval welded spirals with HighP
HighP™

Indywidualne rozwiązanie dla zadań wysokociśnieniowych

Okrągła konstrukcja płaszcza i samonośna cewka wewnętrzna zwiększają wytrzymałość mechaniczną pod wysokim ciśnieniem.

Dowiedz się więcej

ALOnsite
ALOnsite™

Wykwalifikowane wsparcie w Twojej placówce

Prawdziwy serwis na miejscu przez wykwalifikowanych inżynierów, w dowolnym miejscu na świecie.

Dowiedz się więcej
