Alfa Laval - GL

GL

Płytowe wymienniki ciepła Alfa Laval GL to ultrakompaktowe, wysokowydajne rozwiązanie zaprojektowane do pracy z gazem i cieczami. Rewolucyjna nowa konstrukcja pozwala na pracę w warunkach bardzo wysokich temperatur przy bardzo niskim spadku ciśnienia. Dzięki zastosowaniu sprawdzonej technologii lutowania miedzią wymienniki ciepła Alfa Laval zapewniają niezawodne działanie i odporność na zmęczenie termiczne.

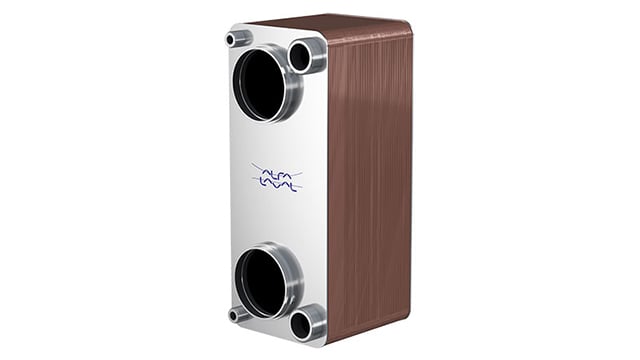

GL150 Left

Większe możliwości pracy z wymiennikami typu gaz-ciecz

  • Przeznaczone do pracy z gazami do temperatury 750°C
  • W niektórych zastosowaniach możliwe są temp. powyżej 1400°C.
  • Bardzo niski spadek ciśnienia w zastosowaniach z asymetrycznym przepływem mediów, dzięki opatentowanej konstrukcji płyty typu „dimple”.
  • Wymienniki ciepła GL posiadają zintegrowane króćce odpływowe skroplin, które ułatwiają ich odprowadzanie.

Płytowe wymienniki ciepła Alfa Laval GL (typu gaz-ciecz) są doskonałym rozwiązaniem dla wielu aplikacji, w których media mają asymetryczne natężenie przepływu. Kompaktowa konstrukcja jest zazwyczaj o 75% mniejsza niż płaszczowo-rurowe wymienniki ciepła dla tego samego zadania, co oznacza bardzo wysoką sprawność wymiany ciepła. Tam, gdzie zwykłe lutowane miedzią płytowe wymienniki ciepła mogą pracować w temperaturach do 225°C, nowej konstrukcji wymienniki ciepła Alfa Laval typu gaz-ciecz obsługują znacznie wyższe temperatury gazu, bez ryzyka zmęczenia termicznego.

.

Zasada działania

Wymienniki ciepła gaz-ciecz Alfa Laval wykorzystują cienkie, tłoczone płyty ze stali nierdzewnej, które zapewniają wymianę ciepła pomiędzy jednym medium, a drugiegim. Lutowanie miedzią uszczelnia pakiet płyt, dzięki czemu powstaje wysokowydajny wymiennik ciepła składający się wyłącznie z powierzchni, które aktywnie uczestniczą w wymianie ciepła. Punkty kontaktowe między płytami są również lutowane, co zwiększa odporność na zmęczenie ciśnieniowe i temperaturowe.

Układ kanałów utworzonych pomiędzy płytami zapewnia przepływ mediów przez naprzemienne kanały w przeciwprądzie, co dodatkowo optymalizuje wydajność wymiany ciepła. Jeden kanał jest znacznie większy od drugiego, co umożliwia urządzeniu obsługę bardzo dużych różnic objętościowych natężeń przepływu.

Przekonaj się sam

Jak efektywna technologia zastosowana w kompaktowych wymiennikach ciepła Alfa Laval GL może być wykorzystywana w różnorodnych miejscach w procesie. Obejrzyj tą przykładową animację, aby przekonać się jak bardzo kompaktowe są te urządzenia.

Wymienniki ciepła typu gaz-ciecz, serii GL i GLX

Chcesz dowiedzieć się więcej o tym, co nasza unikalna technologia i wymienniki ciepła gaz-ciecz mogą zaoferować w Twojej firmie? Przeczytaj o odpowiednich aplikacjach i uzyskaj specyfikacje techniczne, pobierając przegląd naszych urządzeń.

gl glx folder 640 360
.
