WideGap

Uszczelkowe płytowo-ramowe wymienniki ciepła Alfa Laval WideGap są odpowiednie dla płynów włóknistych i płynów zawierających duże cząstki stałe. Typowe zastosowania wymienników ciepła Alfa Laval WideGap to procesy cukrownicze, bioetanolowe oraz celulozowo-papiernicze. W zależności od potrzeb, wymienniki ciepła WideGap mogą być skonfigurowane z kanałami szerokimi lub wąskimi. Dzięki temu urządzenia te nadają się do ogrzewania, chłodzenia i wymiany ciepła.

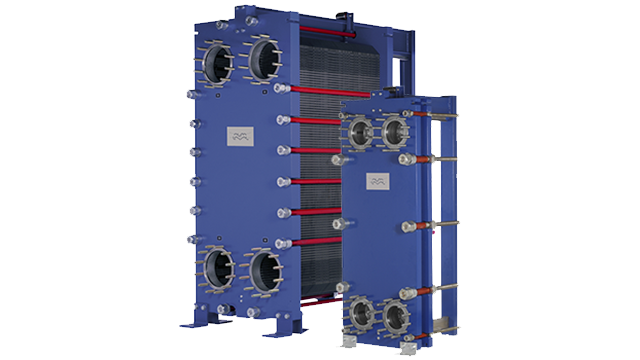

widegap left side transp 640x360

Dostosowane do potrzeb

Alfa Laval WideGap jest dostosowany do pracy z cieczami włóknistymi i cieczami zawierającymi cząstki grube. Gładka konstrukcja króćca zapewnia, że włókna nie utkną na wejściu.

Wymienniki ciepła Alfa Laval WideGap, wyposażone w dobrze zaprojektowane funkcje, są łatwe w utrzymaniu i mają długi okres eksploatacji. Niektóre z dostępnych cech obejmują:

  • Uszczelka ClipGrip™ - nie zawierająca kleju uszczelka o doskonałym wyrównaniu, zapewniająca idealne uszczelnienie i bezproblemową konserwację.
  • Klejona uszczelka - dwuskładnikowy, utwardzany w piecu klej epoksydowy utrzymuje uszczelkę na miejscu podczas wszelkich możliwych warunków czyszczenia.

Dodatkowo, rolka płyty dociskowej, skrzynki łożyskowe na śrubach dokręcających oraz 5-punktowy system wyrównania ze wzmocnionymi wieszakami sprawiają, że otwieranie i zamykanie wymiennika ciepła jest szybkie i łatwe bez konieczności stosowania ciężkich narzędzi lub ryzyka uszkodzenia płyt.

Alfa Laval WideGap jest łatwy i szybki w modyfikacji w przypadku zmiany parametrów procesu. Wiedza naszego zespołu i dostępność części zamiennych zapewniają spokój ducha.

Spokój ducha

Globalny serwis Alfa Laval nigdy nie jest daleko.

Właściwości i korzyści

  • Maksymalny czas pracy w zastosowaniach związanych z zanieczyszczeniami
  • Wysoka sprawność energetyczna
  • Elastyczna konfiguracja
  • Dostosowane do wykonywania prac serwisowych
  • Dostęp do światowej sieci serwisowej Alfa Laval

Zasada działania

Obszar wymiany ciepła w uszczelkowym płytowo-ramowym wymienniku ciepła składa się z szeregu płyt falistych, zamontowanych pomiędzy ramą a płytami dociskowymi, które utrzymują ciśnienie obliczeniowe. Uszczelnienie pomiędzy płytami wykonane jest z uszczelek. W celu uzyskania najwyższej wydajności cieplnej i umożliwienia bardzo bliskiego zbliżenia temperatur, płyny zwykle przepływają przez wymiennik ciepła przeciwbieżnie. Wymiennik ciepła WideGap jest dostosowany do pracy z cieczami włóknistymi, cieczami o wysokiej lepkości i cieczami zawierającymi duże cząstki stałe. Ze względu na wzór płyt i głębokość tłoczenia, płyny te łatwo przepływają przez wymiennik ciepła.

Wysoka turbulencja przepływu pomiędzy płytami skutkuje wyższą wymianą ciepła; jednakże konsekwencją tego jest spadek ciśnienia. Nasi inżynierowie zajmujący się projektowaniem termicznym pomogą Ci zaprojektować i wybrać model i konfigurację odpowiednią do potrzeb Twojej aplikacji, zapewniając jednocześnie maksymalną wydajność cieplną i minimalizując spadek ciśnienia.

Wymiennik ciepła WideGap może być skonfigurowany na wiele sposobów. Kanały mogą mieć szeroką/szeroką szczelinę lub szeroką/wąską szczelinę z różnymi odstępami między kanałami. Wymienniki ciepła WideGap są zazwyczaj skonfigurowane jako wieloprzepustowe, aby zapewnić wystarczającą turbulencję.

Ciecz/ciecz GPHE

Podgrzewacz parowy GPHE

2-przebiegowe GPHE
