Zawór nadciśnieniowy SB

Jak działa zawór regulacji ciśnienia?

Konstrukcja

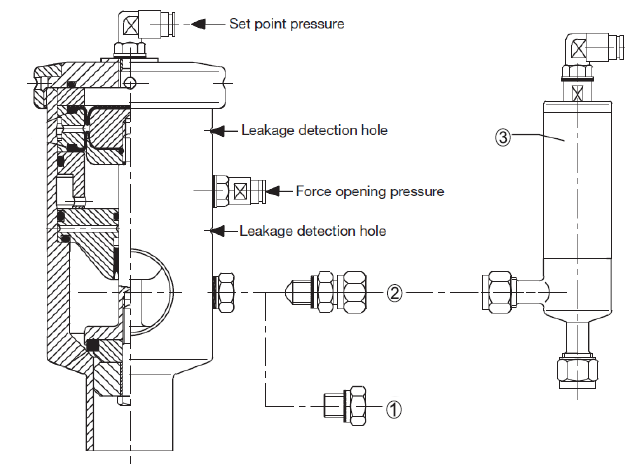

Zawór wylotowy Alfa Laval SB Pressure Exhaust Valve składa się z korpusu wykonanego ze stali nierdzewnej AISI 316L, uszczelnień EPDM oraz złączek do węży nylonowych 4/6 mm do ustawiania ciśnienia zadawanego i wymuszonego otwarcia. W zestawie znajduje się również dysza myjąca oraz zaślepka wlotu Cleaning-in-Place (CIP). Opcjonalnie dostępna jest pneumatyczna dysza myjąca, która może zastąpić zaślepkę. Zawór może być stosowany jako integralna część systemu górnego SCANDI BREW®.

Zasada działania

Zawór regulacji ciśnienia wylotowego działa poprzez przyłożenie ciśnienia zadanego do górnej części zestawu membranowego. Regulacja ciśnienia odpowiada wartości ciśnienia zadanego. Ciśnienie zadane jest redukowane do wymaganej wartości za pomocą ręcznego regulatora precyzyjnego lub przetwornika IP sterowanego przez PLC.

Gdy ciśnienie w zbiorniku przekroczy wartość ciśnienia zadanego, zawór otwiera się i odprowadza nadmiar ciśnienia przez boczne odgałęzienie zaworu do atmosfery lub do systemu zbierania. Aby zapewnić prawidłowe warunki pracy, za portem odpowietrzającym nie powinno występować ciśnienie wsteczne.

Po wymuszonym otwarciu zaworu sygnałem powietrza do dolnej części zestawu membranowego, zawór może być skutecznie czyszczony - zarówno za pomocą dyszy myjącej do czyszczenia inline podczas CIP przewodów odpowietrzających/odzysku, jak i opcjonalnego zaworu zasilania CIP do podłączenia systemu Cleaning-in-Place bezpośrednio do korpusu zaworu.

Bezpieczna, skuteczna regulacja ciśnienia

Łatwy do integracji z centralnym systemem sterowania procesem, ten zawór regulacji ciśnienia wylotowego zapewnia bezpieczną, niezawodną i higieniczną pracę poprzez odprowadzanie nadmiaru ciśnienia ze zbiornika procesowego, gdy przekroczy ono wartość ciśnienia zadanego. W celu zapewnienia bezpiecznej regulacji ciśnienia w każdym momencie, ciśnienie zadane może być łatwo regulowane ręcznie lub zdalnie z poziomu centralnego systemu sterowania.

Higieniczna, łatwa do czyszczenia konstrukcja

Aby spełnić wyjątkowo wysokie wymagania higieniczne, zawór regulacyjny charakteryzuje się prostą i przejrzystą konstrukcją. Gładkie powierzchnie oraz wykończenia zgodne z wymaganiami przemysłu spożywczego zapewniają najwyższy poziom higieny i łatwość czyszczenia. Dla szybkiego i skutecznego czyszczenia dostarczana jest dysza myjąca do czyszczenia inline zaworu podczas CIP przewodów odpowietrzających/odzysku. Alternatywnie, dostępny jest opcjonalny zawór zasilania CIP do bezpośredniego podłączenia systemu CIP do korpusu zaworu.
