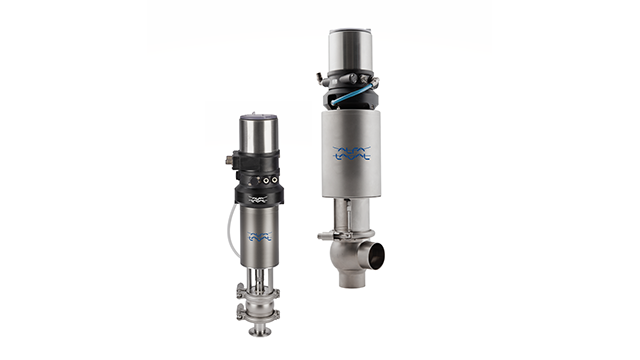

Unique RV-ST
Dzięki zintegrowanemu przetwornikowi IP oraz konfiguracji typu „podłącz i używaj”, zawór regulacyjny Unique RV-ST spełnia najwyższe wymagania procesowe dotyczące higieny i bezpieczeństwa. Bazując na platformie Unique SSV, jest idealny do zastosowań w procesach przetwarzania dużych ilości cieczy w warunkach sanitarnych.
Zawór regulacji przepływu do szybkiej i precyzyjnej kontroli przepływu oraz ciśnienia w procesie
- Zapewnia stałe ciśnienie
- Utrzymuje stały przepływ – nawet przy niskich wydajnościach
- Reguluje przepływ lub ciśnienie pompy
- Spełnia wszystkie wymagania procesu, obejmując szeroki zakres wartości Kv
Spełnij rygorystyczne wymagania dotyczące higieny procesowej, bezpieczeństwa oraz kontroli przepływu i ciśnienia dzięki zaworowi regulacyjnemu Alfa Laval Unique RV-ST. Ten wszechstronny zawór do regulacji przepływu obejmuje wartości Kv od 1 do 250 m³/h, spełniając większość potrzeb klientów - nawet przy bardzo niskich przepływach. Opierając się na sprawdzonej platformie Unique SSV, RV-ST wykorzystuje standardowe komponenty z serii zaworów Alfa Laval Unique, co pozwala ograniczyć zapasy części zamiennych, obniżyć koszty oraz uprościć wymianę w razie potrzeby.
Jak działa zawór regulacji przepływu?

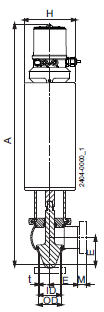

Konstrukcja
Zawór regulacyjny Alfa Laval Unique RV-ST z wbudowanym przetwornikiem IP to trzecia generacja zaworu z pojedynczym gniazdem. Charakteryzuje się:
- Szerokim wyborem stożkowych trzpieni zaworu ze stali nierdzewnej
- Siłownikiem Alfa Laval Unique z cyfrowym elektropneumatycznym sterownikiem procesowym zapewniającym precyzyjną kontrolę przepływu i ciśnienia produktu
- Wytrzymałymi, trwałymi tulejami trzpienia z tworzywa sztucznego, które eliminują zacieranie się metalu o metal
Zawory od 1½ cali do 4 cali mają taki sam standardowy uszczelniacz grzybka jak cała seria zaworów Alfa Laval Unique. Zawór iglicowy 1 cal nie posiada uszczelniacza grzybka.
Trzpienie są gwintowane do wału siłownika, co eliminuje sprzęgło między trzpieniem a siłownikiem. Tuleje na końcu cylindra siłownika podtrzymują trzpień i zapewniają idealne ustawienie.
Zasada działania
Sterownik elektropneumatyczny jest sterowany zdalnie za pomocą cyfrowego elektropneumatycznego sterownika procesowego. Jednostka sterująca dostępna jest w dwóch wersjach: z wyświetlaczem (top control) lub bez wyświetlacza (basic control). Posiada analogowy interfejs komunikacyjny 4–20 mA i stopień ochrony IP65 oraz IP67.
Opcje
- Końcówki gwintowane lub clamp liners zgodnie z wymaganym standardem
- Uszczelnienia mające kontakt z produktem z HNBR lub FPM
- Siłownik z możliwością serwisowania
- Zewnętrzna powierzchnia piaskowana
- Opcjonalny uszczelniacz grzybka: HNBR lub FPM

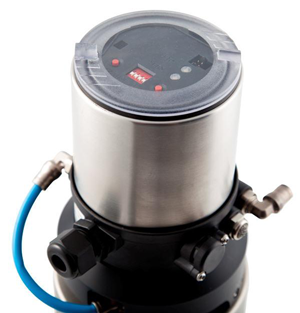

Zaawansowany sterownik elektropneumatyczny
Zawór regulacyjny przepływu wyposażony jest w zaawansowany sterownik elektropneumatyczny z wbudowanym przetwornikiem IP. Zapewnia on doskonałą kontrolę przepływu produktu dzięki możliwości łączenia różnych spadków ciśnienia i długości skoku. Dodatkowo posiada bezstykowy analogowy czujnik położenia, który mierzy pozycję trzpienia zaworu, a także standardowy interfejs komunikacyjny Profibus DP-V1 lub opcjonalnie DeviceNet. Dostępne są również opcje sprzężenia zwrotnego analogowego lub binarnego.
Łatwa konfiguracja typu push-and-play
Za pomocą jednego przycisku zawór regulacyjny przepływu automatycznie kalibruje się i jest gotowy do pracy.
Niezawodny i łatwy w utrzymaniu
Opierając się na sprawdzonej platformie Unique SSV, która obejmuje ponad milion zainstalowanych zaworów, Alfa Laval Unique RV-ST UltraPure oferuje tę samą niezawodność, bezpieczeństwo i łatwość konserwacji. Posiada stopień ochrony IP65 i IP67, co pozwala na pracę w trudnych warunkach procesowych.
Zawór regulacyjny o maksymalnej elastyczności
Wykorzystuje te same, nieliczne elementy ruchome, części zamienne oraz narzędzia i procedury serwisowe, co zawory Alfa Laval Unique SSV. Dzięki dostępnemu zestawowi modernizacyjnemu możliwa jest aktualizacja starszych zaworów regulacyjnych o nową jednostkę sterującą. Nowa jednostka sterująca umożliwia również przebudowę siłownika z NC (normalnie zamknięty) na NO (normalnie otwarty) i odwrotnie..
