Unique DV-ST UltraPure

Zawory membranowe Alfa Laval Unique DV-ST UltraPure są naturalnym wyborem dla przemysłu farmaceutycznego i biotechnologicznego, jak również dla innych procesów wymagających zachowania higieny. Te kompaktowe i lekkie zawory składają się z szeregu podstawowych części, takich jak korpusy zaworów, membrany, siłowniki i uchwyty. Wybór ten daje wiele możliwości konfiguracji w celu spełnienia dokładnych potrzeb danego procesu.

Wysokiej jakości korpusy zaworów, sprawdzone membrany, i niezawodne siłowniki

Kompaktowa, lekka i higieniczna konstrukcja – wysokiej jakości korpusy zaworów oraz niskie wartości chropowatości powierzchni (Ra)
Zmniejszone ryzyko skażenia - w pełni udokumentowane, wykonane do pracy aseptycznej ze standardowym nisko-ferrytowym korpusem zaworu
Niezawodna membrana o długiej żywotności - dostępna z wysokowydajnego EPDM do ciągłej pracy z parą w temperaturach do 150 °C
Elastyczne, uniwersalne siłowniki ze stali nierdzewnej dostępne w wersji smukłej i wysokociśnieniowej, objęte pięcioletnią gwarancją
Łatwa instalacja/walidacja/kwalifikacja wspierana przez kompleksowy pakiet dokumentacji Alfa Laval Q-doc i sieć partnerów serwisowych

Zawór membranowy Unique DV-ST UltraPure jest dostępny w wersji pneumatycznej lub ręcznej. W przypadku pracy pneumatycznej zawory są sterowane przez siłowniki, które działają przy ciśnieniu produktu do 10 barów, w zależności od rozmiaru zaworu, materiału membrany (EPDM, PTFE/EPDM i TFM/PTFE) i wybranego siłownika. Do wyboru jest również szereg łatwych w montażu jednostek sygnalizacyjnych i sterujących.

W przypadku obsługi ręcznej zawory membranowe są sterowane poprzez obracanie uchwytu przymocowanego do trzpienia. Uchwyt posiada standardowe zabezpieczenie przed nadmiernym zamknięciem, które pomaga przedłużyć żywotność membrany. Wszystkie części stalowe są wykonane ze stali nierdzewnej lub materiału kompozytowego, w zależności od typu uchwytu.

Jak działa Unique DV-ST UltraPure

Standardowy zawór Unique DV-ST UltraPure składa się z korpusu zaworu, membrany, uchwytu lub siłownika. W wersji manualnej, proste przekręcenie uchwytu powoduje dociśnięcie kompresora do membrany, która zostaje dociśnięta do przegrody w korpusie zaworu, zamykając zawór. Można również użyć siłownika pneumatycznego do sterowania zaworem. Siłownik membranowy kontroluje ruch tłoka w osi, otwierając lub zamykając zawór, w zależności od funkcji siłownika. Standardowe siłowniki wykonane w całości ze stali nierdzewnej dostępne są w dwóch wersjach: Unique DV-ST UltraPure Slim (SL) do standardowych zastosowań oraz Unique DV-ST UltraPure High Pressure (HP) do pracy przy wyższych ciśnieniach. Obie wersje dostępne są jako zawory normalnie zamknięte (NC), normalnie otwarte (NO) lub aktywowane powietrzem/powietrzem (A/A), a także w wersjach ATEX do pracy w potencjalnie wybuchowych atmosferach.

Zadowoleni klienci

Katalog wyposażenia higienicznego

Katalog produktów wyposażenia higienicznego „Close at hand” zawiera ulotki produktów, linki do animacji, broszury i listy do celów zamawiania.

Zobacz specyfikacje

Portal CAD

Portal CAD Alfa Laval jest niezbędną platformą do pobierania szczegółowych informacji o produktach, rysunków 2D i modeli 3D produktów.

Odwiedź portal CAD

Pakiet dokumentacji Q-doc

Q-doc documentation in hand.png

Alfa Laval Q-doc to kompleksowy pakiet dokumentacji dla naszych urządzeń UltraPure, zapewniający pełną identyfikowalność wszystkich części mających kontakt z produktem

Poznaj pakiet dokumentacji

Serwis

Nasza dedykowana globalna sieć serwisowa zapewnia wsparcie w zakresie części i wiedzy specjalistycznej, gdziekolwiek jesteś i kiedykolwiek tego potrzebujesz. Zapewniając dłuższy czas sprawności, dostępność i optymalizację, pomagamy zapewnić spokój ducha i zmaksymalizować zwrot z inwestycji. Możemy współpracować z Tobą, aby zintegrować nasze usługi z umową serwisową Alfa Laval w celu zapewnienia przewidywalnych i bezproblemowych operacji.

Oferta Serwisowa Rozwiązywanie problemów

Części zamienne Wsparcie techniczne

Wyszukiwanie numeru seryjnego Certyfikaty

How can we help you? W przypadku jakichkolwiek pytań prosimy o kontakt.

Skontaktuj się z nami

Długi okres eksploatacji zaworu

Bezobsługowy siłownik membranowy ze stali nierdzewnej o konstrukcji nadającej się do sterylizacji w autoklawie zapewnia wysoką odporność na korozję. Gwarantuje to bezawaryjną pracę i długą żywotność.

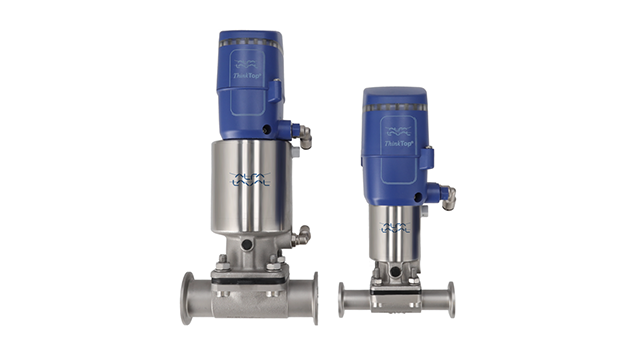

Siłowniki do ciasnych przestrzeni i wysokiego ciśnienia

Wykonane w całości ze stali nierdzewnej siłowniki do zaworów membranowych Alfa Laval Unique DV-ST UltraPure są dostępne w dwóch wersjach: standardowej i wysokociśnieniowej. Oba są dostępne jako standardowe siłowniki membranowe z certyfikatem ATEX w wersjach normalnie zamkniętych (NC), normalnie otwartych (NO) lub aktywowanych powietrzem (A/A).

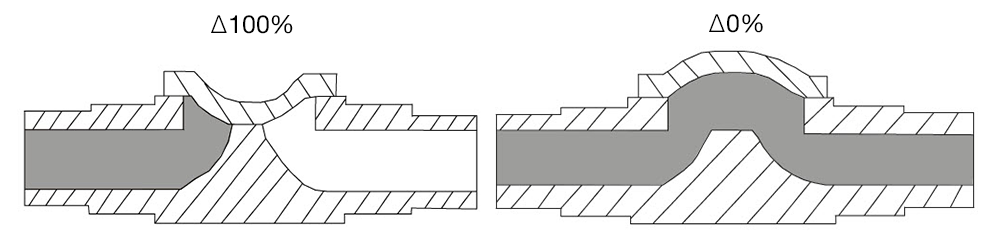

Alfa Laval Unique DV-ST UltraPure Slim (SS/SL) posiada standardowy siłownik, który obsługuje normalne ciśnienie produktu do 10 bar (∆=100%), w zależności od rozmiaru zaworu i materiału membrany. Smukła i kompaktowa wersja minimalizuje martwe przestrzenie między zaworami i ułatwia instalację odpowiedniego kąta spustu - nawet przy ograniczonej przestrzeni. Siłownik membranowy SS/SL jest również wyposażony w opcjonalny ogranicznik skoku do kontroli przepływu.

Alfa Laval Unique DV-ST UltraPure High Pressure (SS/HP) posiada siłownik, który obsługuje wysokie ciśnienia produktu do 10 bar (∆=0%), w zależności od materiału membrany. Ta wersja SS/HP zapewnia bezpieczną, solidną pracę w systemach o wysokim ciśnieniu.

Diaphragm valve technology

Technologia zaworów Unique DV-ST UltraPure

Wersja premium jako standard - Unique DV-ST posiada korpusy zaworów o niskiej zawartości delta-ferrytycznej oraz określonej zawartości siarki we wszystkich zaworach kutych i blokowych. Zawory dwudrogowe, w tym tuleje do korpusów z końcówką zaciskową, są kute z jednego bloku. Zawory typu T oraz zawory spustowe do zbiorników są dostępne i obrabiane z jednego bloku. Higieniczne zawory membranowe dostępne są w różnych konfiguracjach i materiałach.

Zbudowane w oparciu o konstrukcję z przegrodą, aseptyczne zawory membranowe są dostępne z twardymi lub miękkimi mieszaninami - od PTFE z podkładem z EPDM po czystą membranę EPDM. Zawór membranowy może być obsługiwany ręcznie lub za pomocą siłowników pneumatycznych, które mogą być wyposażone w różnorodne urządzenia do monitorowania i sterowania, w tym jednostki sterujące, wskaźniki położenia, ograniczniki skoku oraz pozycjonery zaworów.

Wszystkie membrany mają określone daty utwardzania i możliwość śledzenia partii materiału, spełniają klasyfikacje FDA/USP oraz są zgodne z wymaganiami TSE/ADI.

Serwis i niezawodność

Zawory membranowe są dostarczane z pakietem dokumentacji Alfa Laval Q-doc, który zapewnia pełną przejrzystość całego łańcucha dostaw. Ułatwia to procesy zakupu i instalacji oraz wspiera procedury kwalifikacji, walidacji i kontroli zmian. Bazując na GDP, Q-doc obejmuje każdy aspekt dostaw sprzętu dla biotechnologii i farmacji, zapewniając klientom przejrzystą i dobrze udokumentowaną kontrolę jakości pozyskiwanego sprzętu. Zawór membranowy Unique DV-ST UltraPure został zaprojektowany tak, aby spełniać rygorystyczne wymagania przemysłu farmaceutycznego, gwarantując wysoką czystość i niezawodność.

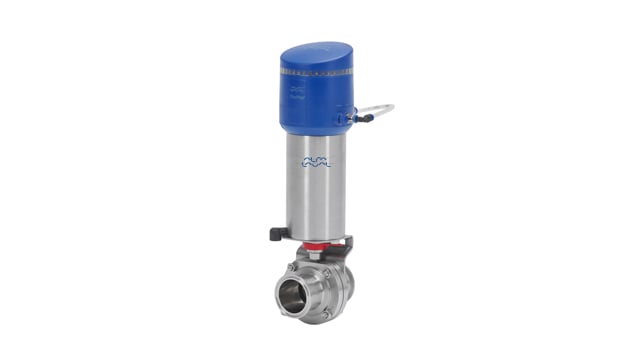

Oszczędzaj wodę dzięki ThinkTop

Przyczyń się do ochrony środowiska i zaoszczędź do 95% płynu CIP podczas czyszczenia zaworów. Innowacje, takie jak czujniki i jednostki sterujące ThinkTop, umożliwiają bardziej efektywne wykorzystanie zasobów przy jednoczesnym zapewnieniu higieny procesu. Dodaj ThinkTop do swoich zaworów, aby zoptymalizować swoje procesy.
