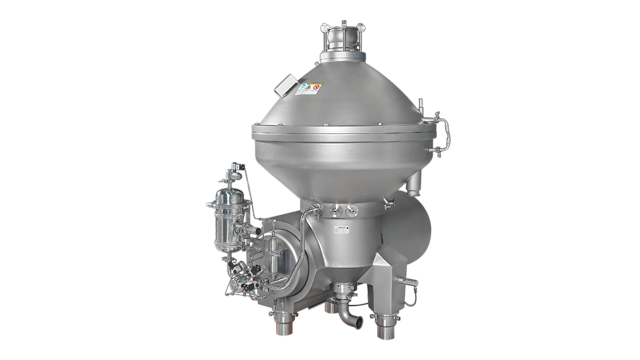

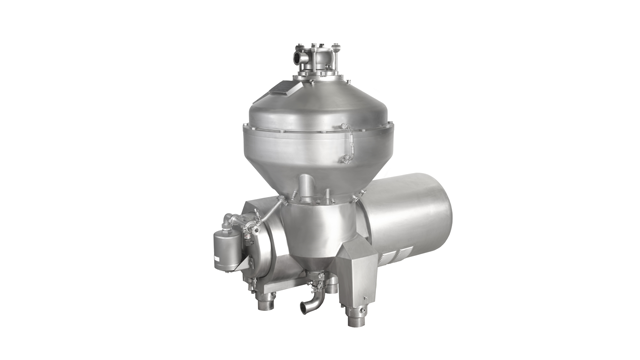

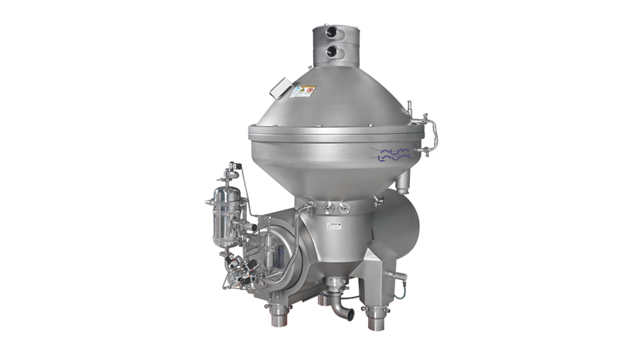

Culturefuge

Culturefuge to seria unikalnych hermetycznych wirówek biofarmaceutycznych z dolnym zasilaniem (lub kompletnych systemów separacji) opracowanych specjalnie dla hodowli komórkowych ssaków, komórek mikrobiologicznych i wytrącanych białek. Delikatne i wydajne przyspieszenie podawanego materiału pozwala uniknąć niszczenia wrażliwych na ścinanie błon ścian komórkowych, co ułatwia dalsze oczyszczanie białek docelowych i czyni je bardziej opłacalnymi.

Culturefuge 生物制药分离机-Culturefuge Biopharmaceutical Separator

Wirówka wyrzucająca ciała stałe opracowana specjalnie dla hodowli komórkowych

  • Stała jakość produktu - w pełni hermetyczne warunki skutecznie eliminują kontakt powietrza z cieczą wewnątrz bębna wirówki.
  • Zmniejszone ryzyko ścinania i skażenia ¬- unikalny posuw wrzeciona zapewnia bardzo delikatne oddzielanie komórek
  • Łatwe skalowanie - kompaktowa, elastyczna konstrukcja może być precyzyjnie rozbudowywana od instalacji pilotażowej do produkcji
  • Maksymalna higiena - dysze płuczące spryskują na zewnątrz bęben wirówki i cyklon oraz wewnątrz osłony ramy
  • Materiały spełniają wymagania przepisów dotyczących przetwarzania - możliwość automatycznego czyszczenia i sanityzacji przy użyciu systemów CIP i/lub

Culturefuge może być dostarczona w stanie gotowym do montażu na płozach i spełnia główne specyfikacje dotyczące zbiorników ciśnieniowych. Wersje systemowe obejmują orurowanie dla cieczy roboczych i procesowych oraz zintegrowany system elektryczny ze sterownikiem PLC i jednostką pneumatyczną. Opcje projektowe obejmują superdokładnie elektropolerowaną powierzchnię kontaktu z produktem oraz pompę do transportu fazy stałej z możliwością sterylizacji parą wodną.

Delikatne oczyszczanie produktu

Culturefuge to specjalnie opracowana seria wirówek do delikatnego oczyszczania hodowli komórkowych i innych materiałów biologicznych wrażliwych na ścinanie. Unikalna koncepcja wydrążonego wrzeciona umożliwia łagodne przyspieszenie podawanego płynu do prędkości obrotowej separatora, minimalizując w ten sposób lizę komórek. Zapobiega to uwalnianiu niepożądanych białek wewnątrzkomórkowych lub minimalizuje niszczenie delikatnych osadów białkowych. W ten sposób wydajność jest zwiększona, a dalsze operacje zoptymalizowane.

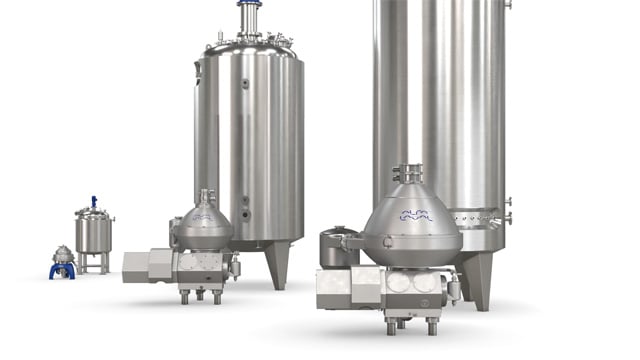

Skalowalny separator kultur komórkowych

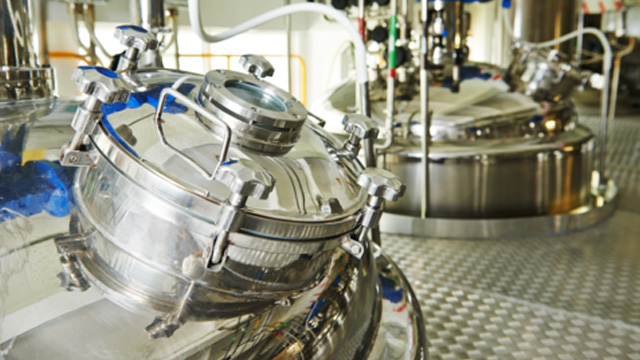

Idealny do fermentacji w kulturach komórkowych i ciągłego zbierania komórek w warunkach hermetycznych, separator Culturefuge zapewnia stałą jakość produktu i może być precyzyjnie i niezawodnie skalowany od użycia w instalacjach pilotażowych do produkcji na pełną skalę.

Hermetyczny separator kultur komórkowych

Culturefuge jest wirówką w pełni hermetyczną, co skutecznie eliminuje wszelkie połączenia powietrze-ciecz wewnątrz bębna wirówki. Zapobiega to porywaniu powietrza, które może powodować problemy w dalszym procesie filtracji. Co więcej, urządzenia sterujące przepływem mogą być umieszczone za urządzeniem, co pozwala na zastosowanie bez przeszkód układu zasilania z pełnym otworem.

Higieniczna konstrukcja

Culturefuge jest skonstruowana z materiałów spełniających rygorystyczne wymagania prawne dotyczące przetwarzania. Aby utrzymać higieniczne warunki pracy, ta wirówka do hodowli komórek może być automatycznie czyszczona i sanityzowana bez konieczności większego demontażu lub montażu za pomocą systemów Sterilization-in-Place (SIP) i Cleaning-in-Place (CIP). Dodatkowo, dysze spłukujące spryskują na zewnątrz bęben wirówki, cyklon i wnętrze pokrywy ramy dla zapewnienia maksymalnej higieny.

Kompletny system oddzielania

System Alfa Laval Culturefuge jest dostarczany jako system oddzielania montowany na płozach, składający się z separatora talerzowego zamontowanego na stałej ramie podstawy z poziomym wałem napędowym, przekładnią ślimakową, wanną olejową do smarowania i wydrążonym pionowym wrzecionem bębna oraz orurowaniem dla cieczy roboczych i cieczy technologicznych. Zawiera on zintegrowany system elektryczny z rozrusznikiem, system sterowania programowalnego (PLC) i jednostkę pneumatyczną.

Konstrukcja separatora hodowli komórkowych jest zgodna z większością głównych specyfikacji zbiorników ciśnieniowych, w tym ASME i PED.

Możliwości projektowe

    • Superprecyzyjna, elektropolerowana powierzchnia kontaktu z produktem
    • Pompa z możliwością sterylizacji parą wodną do transportu fazy stałej
    • Dostawa urządzenia montowanego na płozach do pracy w trybie otwartym, w trybie zamkniętym, w trybie aseptycznym z możliwością sterylizacji parą wodną lub tylko do dekontaminacji parą wodną.

Gama Culturefuge

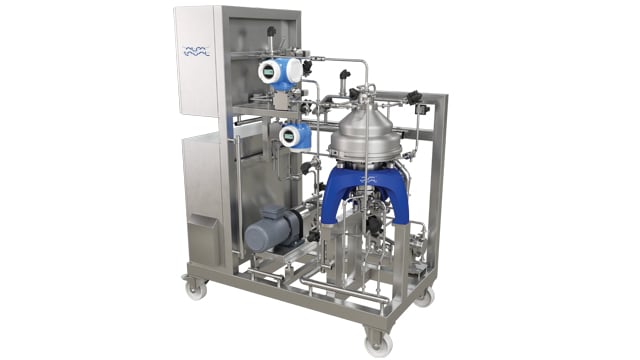

  • Culturefuge 100 dla instalacji pilotażowych i produkcji na małą skalę o wydajności od 200 do 2.000 l/godz.
  • Culturefuge 200 do produkcji na średnią skalę, o wydajności od 1.000 do 5.000 l/godz.
  • Culturefuge 300 do produkcji na średnią i dużą skalę, o wydajności od 2.000 do 8.000 l/godz.
  • Culturefuge 400 do produkcji na dużą skalę, o wydajności od 5.000 do
    20.000 l/h.

Na życzenie Alfa Laval może zapewnić usługi wsparcia walidacji i rygorystyczny Test Odbioru Fabrycznego (FAT) w naszym wewnętrznym ośrodku badawczym.

Zalety produktu

  • Kompaktowa i elastyczna konstrukcja
  • Możliwość sterylizacji
  • Możliwość CIP (Cleaning-In-Place)

Idea Culturefuge

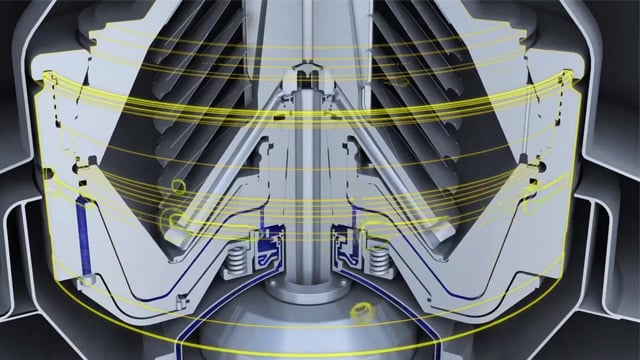

Zasada działania

Wirówka Culturefuge została zaprojektowana w celu zapewnienia delikatnej, w pełni hermetycznej obróbki kultur komórkowych i innych materiałów biologicznych wrażliwych na ścinanie. Materiał biologiczny jest wprowadzany do wirówki przez wlot wrzecionowy i stopniowo przyspiesza, przesuwając się w górę do stosu talerzy, gdzie następuje oddzielenie w obracającym się bębnie wirówki.  Oddzielona faza ciekła odpływa przez wylot cieczy w górnej części bębna. Zgromadzone w przestrzeni stałej cząstki stałe są okresowo odprowadzane z obrzeża bębna. Podczas normalnej produkcji woda robocza utrzymuje przesuwne dno bębna zamknięte przy pokrywie bębna. Podczas opróżniania dno misy opada na krótki czas (mniej niż sekundę) i bryły są wyrzucane przez otwory wylotowe.
