Filtr tkaninowy Iso-Disc
Wysokowydajny filtr tkaninowy wychwytuje cząstki stałe w celu uzyskania filtratu o jakości nadającej się do ponownego użycia w ciągłym procesie roboczym. Ten zaawansowany system filtracji ścieków jest przeznaczony do filtracji trzeciorzędowej i końcowego polerowania w oczyszczaniu ścieków komunalnych i przemysłowych.
Poznaj zalety prostego, wydajnego i elastycznego systemu filtracji ścieków
- High-quality tertiary filtration with California Title 22 Water Reuse Certification
- Łatwa obsługa dzięki w pełni zautomatyzowanej filtracji mediów tkaninowych i nieprzerwanej pracy podczas cyklu płukania wstecznego
- Łatwa konserwacja dzięki monitorowaniu poszczególnych wkładów filtracyjnych w czasie rzeczywistym i usprawnionej konserwacji
- Wytrzymała konstrukcja filtra tkaninowego
- Mały stosunek śladu do przepływu
Po przejęciu firmy Ashbrook Simon-Hartley, Alfa Laval oferuje również trzeciorzędowy system filtracji. Wykorzystując innowacyjną technologię filtracji na złożach tkaninowych, filtr do ścieków Alfa Laval ASH Iso-Disc® zapewnia wydajną i niezawodną pracę oraz najwyższą jakość wody. System filtracji ścieków elastycznie dopasowuje się do konkretnych potrzeb i można go łatwo rozbudować. Zarówno kwadratowe, jak i prostokątne kasety mieszczą się na drodze dopływającej wody i są dostępne w różnych konfiguracjach instalacji. Pozwala to również na indywidualną wizualną ocenę natężenia przepływu i jakości ścieków.
ASH Iso-Disc®: Zaawansowana filtracja tkaninowa dla trzeciorzędowego oczyszczania ścieków
ASH Iso-Disc® to kompaktowa, ekonomiczna technologia filtracji trzeciorzędowej. Wykorzystując innowacyjną filtrację mediów tkaninowych, filtr polerujący został zaprojektowany do usuwania ciał stałych o wielkości poniżej 10 mikronów. Ta zewnętrzna filtracja wgłębna poprawia wychwytywanie ciał stałych i usprawnia działanie przy dużym obciążeniu ciałami stałymi i wahaniach obciążenia.
Pojedyncza jednostka filtracyjna może oczyszczać od 100 do 20 000 m³ ścieków dziennie. W przeciwieństwie do innych systemów filtracji ścieków, wykorzystuje 100% dostępnej powierzchni filtracyjnej przez cały czas, maksymalizując efektywność urządzenia i zapewniając bardzo mały stosunek śladu do przepływu.
Elastyczność operacyjna i łatwa konserwacja
Unikalna konstrukcja filtra tkaninowego ASH Iso-Disc® umożliwia łatwe monitorowanie poszczególnych elementów filtra poprzez kontrolę wzrokową lub analizę próbki (np. NTU). Jeden element filtrujący można odizolować, wyjąć, wyczyścić i wymienić, podczas gdy inne pozostają sprawne. Ta elastyczność łagodzi zakłócenia w miejscu pracy i zwiększa dostępność instalacji w trybie pojedynczej pracy.
Prosty charakter systemu filtracji ścieków, z bardzo małą liczbą ruchomych części, zapewnia, że wymagania dotyczące obsługi i konserwacji są ograniczone do minimum. Nie ma potrzeby wykonywania specjalistycznych zadań konserwacyjnych ani podnoszenia kwalifikacji lokalnych zespołów operacyjnych, dzięki czemu rozwiązania do filtracji mediów tkaninowych idealnie nadają się do odległych lub bezzałogowych lokalizacji.
Jak działa filtr tkaninowy
Napędzany grawitacyjnie ciągły filtr tkaninowy Alfa Laval ASH Iso-Disc® usuwa resztki ciał stałych ze ścieków, osiągając wysoką jakość ścieków końcowych nadających się do ponownego wykorzystania. Jest to kompaktowa, wysokowydajna i ekonomiczna alternatywa dla tradycyjnych filtrów piaskowych.
Zastosowanie stałej konstrukcji mediów filtracyjnych zmniejsza ogólną moc i pozwala na usunięcie każdej pojedynczej płyty filtracyjnej z systemu filtracji ścieków, podczas gdy filtr pozostaje w działaniu. Podczas płukania wstecznego płyty filtracyjne pozostają nieruchome, podczas gdy dynamiczny, dwukierunkowy, liniowy kolektor płukania wstecznego służy jako głowica do usuwania ciał stałych z mediów z tkaniny.
Na początku cyklu płukania wstecznego, który jest inicjowany przez spadek ciśnienia na filtrze, elektrycznie uruchamiane zawory oddzielają kolektor płukania wstecznego i czyszczą płyty filtracyjne na tej części kolektora. Zapewnia to całkowite oczyszczenie filtra tkaninowego, jednocześnie minimalizując szybkość, z jaką woda z płukania wstecznego jest zawracana do oczyszczalni.
Zautomatyzowany proces czyszczenia płóciennych wkładów filtracyjnych ASH Iso-Disc®
Czyszczenie płóciennych wkładów filtracyjnych jest prostą, zautomatyzowaną procedurą. Zainicjowany przez rosnący poziom wody, poziomy kolektor ssący przesuwa się w górę i w dół każdego elementu, podczas gdy pompa odśrodkowa delikatnie usuwa cząstki stałe, powodując równomierne czyszczenie na całej powierzchni mediów filtracyjnych. Media z tkaniny włosowej umożliwiają całkowite czyszczenie podczas płukania wstecznego, wykorzystując przefiltrowaną wodę z wnętrza płyty filtracyjnej. W razie potrzeby materiał filtracyjny można wymienić, a płytę filtracyjną ponownie zainstalować w ciągu kilku minut, podczas gdy filtr nadal działa bez zakłóceń. Typowa częstotliwość płukania wstecznego wynosi mniej niż 1-2 razy na godzinę podczas szczytu projektowego (FFT), przy znacznie niższym płukaniu wstecznym w ciągu dnia. Podczas normalnej pracy średnia ilość wody do płukania wstecznego wynosi mniej niż 2% całkowitego przepływu zasilającego.

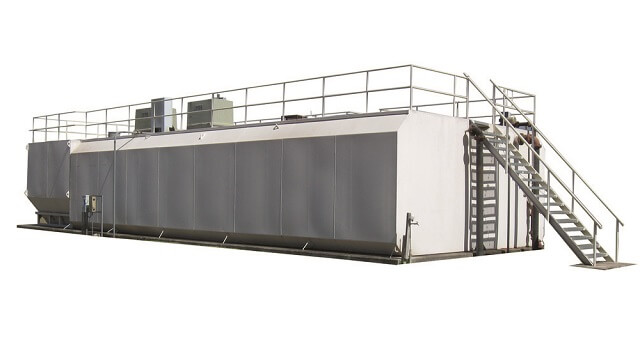

Technologia filtracji trzeciorzędowej ASH Iso-Disc® może być zainstalowana w konstrukcji betonowej (dostarczonej przez innych), prefabrykowanej stali węglowej z powłoką epoksydową lub zbiornikach ze stali nierdzewnej. Filtr tkaninowy może być stosowany w oczyszczalniach ścieków, do oczyszczania ścieków przemysłowych i usuwania nagromadzonych nieorganicznych ciał stałych w przemyśle spożywczym i napojów. Może również oczyszczać wodę powierzchniową do użytku w wieżach chłodniczych lub innych wymaganiach dotyczących wody procesowej.
Zwiększenie wydajności filtracji dzięki filtrom tkaninowym
Wydajność ASH Iso-Disc® nie ma sobie równych, ponieważ filtr tkaninowy jest w stanie wychwytywać cząstki stałe o wielkości poniżej 10 mikronów. Jego innowacyjna konstrukcja eliminuje obracające się podwodne uszczelki, zapewniając doskonałą jakość filtratu i zapobiegając wszelkim połączeniom krzyżowym między dopływem a filtratem. Gwarantuje to nie tylko wyjątkową wydajność, ale także wymaga znacznie mniej konserwacji.
Wiele oczyszczalni ścieków stosuje obecnie filtry tkaninowe jako etap oczyszczania wstępnego dla dalszych membran mikrofiltracyjnych lub ultrafiltracyjnych. Oczyszczając ścieki wtórne, filtry te zwiększają zarówno wydajność filtracji, jak i opłacalność membran, co czyni je niezbędnym elementem w nowoczesnych procesach oczyszczania ścieków.
Zaawansowana filtracja trzeciorzędowa
Napędzany grawitacyjnie, stale działający filtr polerujący wykorzystuje całkowicie zanurzone media filtracyjne, zapewniając 100% aktywnego obszaru filtracji przez cały czas. Przepływ od zewnątrz do wewnątrz przez media z tkaniny włosowej zapewnia doskonałą filtrację wgłębną w porównaniu z sitami. Wszystkie wewnętrzne lub zanurzone elementy są wykonane z odpornej na korozję stali nierdzewnej lub materiałów niemetalicznych. W przypadku modernizacji, kwadratowe lub prostokątne płyty filtracyjne łatwo mieszczą się w istniejących zbiornikach i wymagają jedynie niewielkiej siły napędowej 30 cm słupa wody.
Wytwarzają filtrat o wysokiej czystości w zastosowaniach takich jak filtracja trzeciorzędowa, strumienie procesowe, uzdatnianie wód powierzchniowych i inne ponowne wykorzystanie wody, jednocześnie radząc sobie z ciałami stałymi i obciążeniem hydraulicznym przy niewielkim stosunku śladu do przepływu.
