Linia przemysłowych wymienników ciepła Alfa Laval

Podnoś wydajność i efektywność procesu z wymiennikami Alfa Laval T10

Płytowy uszczelkowy wymiennik ciepła M10 firmy Alfa Laval od dawna jest postrzegany na rynku jako najbardziej wszechstronny. Zapewniając wysoką wydajność cieplną w szerokim zakresie zastosowań, ustanawił globalne standardy w zakresie efektywności energetycznej i zrównoważonego rozwoju. Ale dla Alfa Laval ustanowione już standardy to tylko początek poszukiwań jeszcze lepszych rozwiązań. Teraz przedstawiamy T10 - następcę M10, który przełamuje kolejne bariery.

Wymiennik ciepła Alfa Laval T10

Zbudowany przy zastosowaniu rewolucyjnego konceptu nowej płyty, wymiennik ciepła T10 eliminuje konieczność kompromisu między wydajnością a spadkiem ciśnienia. Dzięki innowacyjnemu projektowi, łatwiej możemy dostosować się do nierównomiernych przepływów, umożliwiając optymalizację wydajności wymiennika ciepła w zależności od jego specyficznego zadania w procesach.

Rezultat? Do 30% wyższa efektywność i redukcja gromadzenia się zanieczyszczeń, co zapewnia niezawodne i ekonomiczne działanie. A to dopiero początek.

Niezależnie od zastosowania, prawdziwie zrównoważona, energooszczędna konstrukcja T10 stwarza dodatkowe możliwości realizacji celów środowiskowych. Nowa koncepcja płyt zapewnia niższy całkowity koszt dzięki mniejszej powierzchni i ograniczonym wymaganiom w zakresie serwisu.

T10 product



Przełamująca schematy koncepcja płyty

Nowa koncepcja płyty T10 oparta jest na opatentowanych przez Alfa Laval rozwiązaniach, które łączą wyższą wydajność cieplną z bardziej niezawodnym urządzeniem, które jest łatwiejsze w obsłudze.

Płyta typu FlexFlow ™ oferuje nowe możliwości w procesach, w których media wykazują znaczne różnice w natężeniu przepływu lub różnią się parametrami temperaturowymi. Asymetryczny wzór płyty FlexFlow™ umożliwia ułożenie aż 10 kombinacji kanałów z wykorzystaniem jedynie dwóch płyt. Dzięki temu T10 zapewnia zapewnia wyższą sprawność przy zmniejszonym spadku ciśnienia.

System pozycjonowania SteerLock™ zapewnia idealny montaż wymiennika, niezależnie od ich symetrycznej lub asymetrycznej konfiguracji kanałów. SteerLock™ zapewnia dokładne ustawienie płyt, zapobiegając wyciekom oraz uszkodzeniem płyt podczas montażu. Ułatwia też przeprowadzanie prac serwisowych.

Kompaktowe urządzenie

Kompaktowa rama Compact pozwala osiągnąć wyższą wydajność w mniejszej obudowie. Innowacyjny kształt belki prowadzącej umożliwia montaż na ramie maksymalnej liczby płyt lub kaset, przy jednoczesnym zredukowaniu wymagania w zakresie koniecznej przestrzeni serwisowej. Konstrukcja umożliwia szybszą i bezpieczniejszą obsługę, co skraca czas przerw serwisowych i zmniejsza koszty konserwacji.



Dokument techniczny: W dążeniu do długoterminowych oszczędności energii

Prezentuje możliwości najnowszych wymienników ciepła Alfa Laval w zakresie oszczędności energii w przemysłowych zastosowaniach związanych z ogrzewaniem i chłodzeniem. Niezależnie od tego, czy poszukujesz wyposażenia do nowej instalacji, chcesz zmodernizować już istniejące wymienniki ciepła, czy zwiększyć wydajność procesu, zapoznaj się z zamieszczonymi tutaj informacjami, które pomogą Ci podjąć właściwe decyzje.

Rozwiązania, które ustanawiają nowe standardy

Dowiedz się więcej o rozwiązaniach, wprowadzonych do następnej generacji wymienników T10, które pozwalają przełamać wszelkie nowe bariery, w zakresie sprawności cieplnej i zrównoważonego rozwoju w szerokim zakresie zastosowań i procesów.

Płyta typu FlexFlowTM

Poprawia sprawność wymiany ciepła i optymalizuje spadki ciśnienia



Podcięcie z przesunięciem uszczelki

Zapewnia większą użyteczną powierzchnię wymiany ciepła



CurveFlow™

Obszar dystrybucji CurveFlowTM

Zapewnia lepszą dystrybucję medium wewnątrz wymiennika i zmniejsza ryzyko jego zapychania



Nieregularne wloty OmegaPortTM

Poprawiają przepływ mediów i efektywność termiczną

System pozycjonowania płyt SteerLockTM

Zapewnia trwały montaż płyt i ułatwia przeprowadzenie prac serwisowych



Uszczelki ClipGripTM

Zapewniają większą szczelność i bezawaryjną pracę



CompactFrame™

Rama typu Compact

Redukuje wymagania w zakresie przestrzeni instalacyjnej i serwisowej



Meet Alfa Laval T25

The next-generation T25 is available with two plate configurations that helps you to boost energy efficiency and minimizing environmental impact. The T25-B is specially engineered for high-pressure applications that require the closest temperature approach such as:

  • General HVAC cooling applications and data center cooling
  • Energy transfer stations in district cooling networks
  • Pressure breakers in high-rise buildings or in district heating networks



Alfa Laval T25-P offers a durable and flexible heat transfer solution for industrial processes requiring the unit to perform reliably under tough conditions. Some examples are:

  • Heat recovery duties and amine interchanger
  • Service-intensive duties and crude oil heaters
  • Duties where reliability is crucial, such as offshore crude dehydration



All Alfa Laval T25 units feature next-generation technology:

  • OmegaPort™ noncircular ports, decreases pressure drop by up to 25% compared to circular port designs, which reduces pump energy consumption for lower overall operating costs.
  • CurveFlow™ distribution area, provides superior media flow in a smaller area which means more space on plate for the main heat transfer. This enables a smaller plate pack reducing the weight, footprint and maintenance cost.
  • PowerArc™ plate pattern divider, increases plate stability, during assembly and in operation, which allows for operation with thinner plates. This leads to higher thermal efficiency, lower weight and adds to a sustainable environmental impact.

Upgrade to the new standard of efficiency

Businesses currently operating predecessors to T25 or T10 (MX25 and M10) – have the possibility to increase thermal efficiency without having to replace the entire unit. Get all the advantages by an upgrade to the next-generation plate package! In addition to cutting your power bill, the new efficient plate pack provides minimized risk of fouling, keeping performance up and prolonging service intervals. A great way to reduced maintenance expenses over the product lifetime.

Contact us today to learn more about making an upgrade.

Demand new standards for your heat exchangers

Contact us to learn more about your options or to get advice from our experts about which gasketed plate heat exchanger is the best fit for your business.

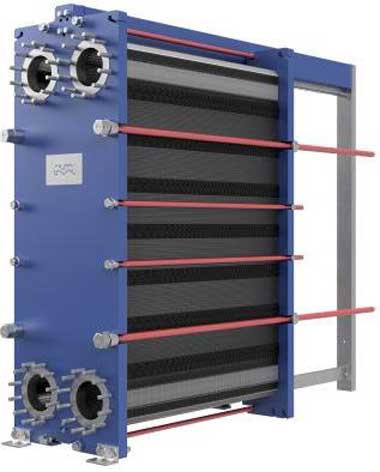

T25 facing left

For HVAC applications, we also offer AHRI-performance-certified heat exchangers

AHRI certified logo







The Alfa Laval AlfaQ range is certified according to the AHRI Liquid-to-Liquid Heat Exchangers (LLHE) Certification program, which ensures thermal performance according to manufacturers’ published specifications. Alfa Laval’s next-generation features are also available for relevant sizes and configurations of models in the AlfaQ range. More information about this range can be found at www.alfalaval.com/AHRI.
