Compabloc

Z ponad 30000 urządzeń pracujących w trudnych warunkach na całym świecie, Compabloc jest mistrzem w dziedzinie wymiany ciepła. Zaprojektowany dla najwyższej niezawodności i wydajności w trudnych warunkach, z 3-5 krotnie wyższą sprawnością cieplną niż tradycyjne rozwiązania płaszczowo-rurowe - wraz z kompaktową konstrukcją, która jest łatwa w instalacji i serwisowaniu. W przypadku wyższych wymagań ciśnieniowych, Compabloc+ zapewnia wszystkie te korzyści przy bezpiecznej pracy pod ciśnieniem.

Alfa Laval Compabloc welded plate heat exchanger

Dowiedz się, jak możesz poprawić zrównoważony rozwój

  • Doskonała wymiana ciepła i minimalne zanieczyszczenie zapewniają wyjątkową wydajność cieplną i oszczędność energii.
  • Łatwa obsługa przepływów asymetrycznych dzięki elastycznym konfiguracjom przepływu
  • Krzyżowanie temperatur w jednym urządzeniu maksymalizuje odzysk energii i zmniejsza rachunki za prąd oraz zwiększa wydajność procesu.
  • W pełni w 100% nadające się do czyszczenia mechanicznego, bez szczelin, które mogą powodować problemy z korozją
  • Spawane laserowo płyty zapewniają najwyższą niezawodność

Dlaczego warto zrezygnować z tradycyjnych wymienników ciepła?

Dowiedz się więcej o Compabloc+

.

Chce wiedzieć więcej

Informacje te są przechowywane i przetwarzane zgodnie z naszą polityką prywatności.

Webinar: Maksymalizacja wydajności w rafinerii


Jak można uzyskać więcej z procesów rafineryjnych przy mniejszym nakładzie energii? Dowiedz się tego podczas naszego kolejnego webinarium! Na przykładzie destylacji ropy naftowej i hydrorafinacji benzyny nasi eksperci przedstawią możliwości - i ile można zaoszczędzić.

Oglądaj webinar

Serwis Compabloc

Zapoznaj się z naszą bogatą ofertą usług serwisowych, a także z przydatnymi wskazówkami, jak utrzymać Compabloc w doskonałym stanie.

engineer wearing hard hat and safety glasses holding laptop in front of pipes and blue sky

Narzędzie do wyboru HEXpert

Szybko znajdź idealny wymiennik ciepła do wymagających zastosowań procesowych. Wypełnij informacje o swoich potrzebach, a w ciągu pięciu minut poznasz indywidualną rekomendację dla wydajnego rozwiązania termicznego.

male Asian engineer wearing hard hat and safety glasses holding ipad infront of industrial plant

Odkryj Compabloc+

Rodzina Compabloc, dobrze znana ze swojej wydajności, opłacalności i niezawodności, jest teraz dostępna dla zastosowań przy jeszcze wyższym ciśnieniu. Odkryj nowy Compabloc+, zbudowany w oparciu o innowacyjną koncepcję uszczelnienia, która umożliwia bezpieczną pracę przy ciśnieniu do 60 bar.

male and female engineers standing next to alfa laval compabloc welded plate heat exchanger
.

Poznaj naszych specjalistów

Popraw swój zrównoważony rozwój

Mistrz wymiany ciepła

Właściwe wsparcie w celu poprawy zrównoważonego rozwoju

Poprawa zrównoważonego rozwoju dzięki spawanym rozwiązaniom

6 powodów, dla których warto wybrać Compabloc

Sprawdzona niezawodność

Ludzie wybierają Alfa Laval Compabloc z jednego prostego powodu. Urządzenia te, po prostu działają, a ponad 30 000 dostarczonych urządzeń jest tego dowodem. Nasze sprawdzone rozwiązania produkcyjne i techniczne prowadzą do wysokiej niezawodności i długiego okresu użytkowania. Wiele urządzeń Compabloc, które pracują nieprzerwanie od dziesięcioleci, nadal zapewnia najwyższą wydajność.

Rozwiązanie dla poprawy zrównoważonego rozwoju

Wysoka sprawność cieplna Compabloc prowadzi do zwiększenia odzysku ciepła, obniżenia zużycia paliwa w kotle i zmniejszenia emisji CO2, gdy Compabloc jest stosowany do odzysku ciepła.

Uproszczona konserwacja zapewniająca większą wydajność

Zminimalizowana ilość zanieczyszczeń pozwala Compablocowi pracować z okresami czyszczenia znacznie dłuższymi niż w przypadku tradycyjnych wymienników ciepła, zmniejszając koszty konserwacji przez cały okres użytkowania. Jest to również jedyny spawany wymiennik ciepła, w którym wszystkie kanały, zarówno gorące jak i zimne, mogą być w pełni oczyszczone za pomocą hydrostrumienia, przywracając wydajność do 100% po każdym czyszczeniu.

Zwiększenie produkcji i obniżenie kosztów instalacji

Wąskie gardła związane z ogrzewaniem lub chłodzeniem mogą być często rozwiązane dzięki zastosowaniu bardziej wydajnych wymienników ciepła. Kompaktowy rozmiar wymiennika Compabloc pozwala na zmieszczenie znacznie większej wydajności w tej samej przestrzeni lub zwolnienie miejsca dla innych typów urządzeń. Oznacza to również niższe koszty instalacji.

Zwrot kosztów w kilka miesięcy

Wysoka sprawność energetyczna w połączeniu z niskimi kosztami instalacji i konserwacji oznacza, że Compablocki oferują znacznie krótszy czas zwrotu inwestycji niż inne technologie, takie jak wymienniki płaszczowo-rurowe lub inne typy płytowych spawanych wymienników ciepła. Urządzenia te często zwracają się w ciągu kilku miesięcy.

Gotowy do każdej pracy

Compabloc jest dostępny w szerokim zakresie rozmiarów i jest wykonywany na zamówienie, aby dopasować się do specyficznych warunków pracy i instalacji. Może być wykonany praktycznie z każdego materiału, który może być tłoczony i spawany.

Zastosowanie

Zadania kondensacji

Krótka droga przepływu czynnika Compabloc i duża powierzchnia przepływu krzyżowego zapewniają niski spadek ciśnienia i wysoką sprawność, co czyni go idealnym do zastosowań kondensacyjnych. Wysoki współczynnik wymiany ciepła i niski poziom zanieczyszczeń sprawiają, że Compabloc jest najlepszym wyborem dla długotrwałej sprawności i stałej wydajności. W rezultacie, Compabloc wykonuje zadania kondensacyjne 2-4 razy wydajniej niż tradycyjne rozwiązania. Para wodna dostaje się od góry urządzenia i skrapla się na zimnych płytach w trakcie przechodzenia przez pakiet płyt, a skropliny wydostają się na zewnątrz w dolnej części. Jeżeli opary zawierają gazy niekondensujące, Alfa Laval może zaprojektować układ dwuprzewodowy po stronie kondensacji, który umożliwia oddzielenie gazu od cieczy wewnątrz Compabloca, eliminując potrzebę stosowania zespołu separatora. Skraplanie odbywa się głównie w pierwszym przejściu. Schładzanie gazów niekondensujących odbywa się w drugim ciągu, który służy również jako eliminator mgły.

Industrial pipes with blue sky and white clouds

Zastosowania grzewcze i chłodzące typu ciecz-ciecz

Ze względu na 3 do 5 razy wyższą sprawność niż w przypadku wymienników płaszczowo-rurowych, Compabloc doskonale sprawdza się jako wymiennik ciepła ciecz-ciecz (nagrzewnica, chłodnica lub wymiennik pośredni). Dzięki możliwości pracy w temperaturach krzyżowych w jednym urządzeniu i zbliżeniu temperatury do 3°C (5.4°F), Compabloc oferuje znaczne możliwości oszczędzania energii. Dzięki elastycznej konfiguracji przepływu, Compabloc z łatwością radzi sobie również z przepływami asymetrycznymi. Ponieważ to lekkie urządzenie jest montowane pionowo, problemy instalacyjne są natychmiast rozwiązywane.

Engineer wearing hard hat seen from behind walking into the setting sun at industrial plant

Compabloc jako reboiler

Wysoka sprawność cieplna, kompaktowe rozmiary, niska głowica statyczna, minimalne zanieczyszczenie i łatwe czyszczenie sprawiają, że Compabloc jest idealnym kotłem warzelnym. Może być używany jako kocioł termosyfonowy lub z obiegiem wymuszonym. Compabloc ułatwia zwiększenie wydajności kotła, oferując do dwóch razy większą wydajność niż tradycyjny wymiennik ciepła tej samej wielkości i redukując koszty instalacji wieży destylacyjnej. Kompaktowe rozmiary oznaczają, że objętość zatrzymana i czas przebywania jest bardzo niski w porównaniu z tradycyjnym wymiennikiem ciepła, co zmniejsza degradację termiczną płynu. Dzięki temu rozpoczęcie procesu jest szybsze, a koszty związane z niespełniającym specyfikacji płynem procesowym niższe.

industrial open/closing wheel and pipes

Zasada działania

.

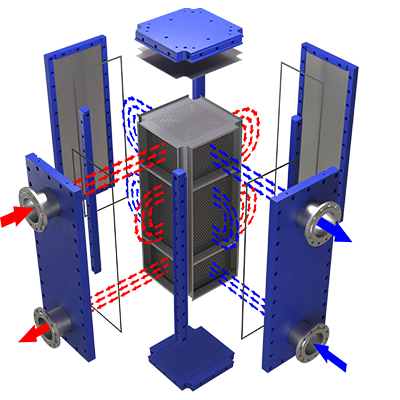

Compabloc - Exploded view

Sercem każdego wymiennika Alfa Laval Compabloc jest pakiet wytłoczonych, naprzemiennie zespawanych laserowo płyt, pomiędzy którymi tworzą się kanały. Pakiet płyt znajduje się pomiędzy 4 kolumnami ze stali węglowej. Przymocowane są one śrubami do górnej i dolnej pokrywyy. Na demontowalnych pokrywach bocznych znajdują się króćce wlotowe i wylotowe. Przegrody umożliwiają tworzenie dodatkowych biegów w wymienniku.

Wytłoczone płyty zapewniają wysoką turbulencję przepływu, a tym samym znacznie wyższą sprawność wymiany ciepła w porównaniu z płaszczowo-rurowymi wymiennikami ciepła. Do wykonania tego samego zadania wymienniki Compabloc potrzebują tylko 25-50% powierzchni wymiany ciepła wykorzystywanej w tradycyjnej konstrukcji rurowej.

W wymienniku Compabloc pracującym jako skraplacz, gorące opary wpływają do górnej części wymiennika i skraplają się na zimnych płytach. Pozostałe opary razem z wytworzonym kondensatem przepływają przez pakiet płyt do wylotu. Medium chłodzące przepływa przez kilka biegów. Ta funkcja razem z wytłoczeniem płyt zwiększa efektywność wymiany ciepła i utrzymuje zanieczyszczenia na minimalnym poziomie.

Jeżeli opary zawierają gazy nieskraplające się, można zastosować układ dwubiegowy po stronie skraplania, co umożliwi separację gazu/cieczy wewnątrz wymiennika Compabloc. W ten sposób oddzielny separator stanie się zbędny. Główny proces kondensacji następuje w pierwszym biegu. Przechładzanie gazów nieskraplających się ma miejsce w drugim biegu, który pełni także funkcję odemglacza.

Krótka droga oraz duża powierzchnia w przypadku przepływu krzyżowego pozwalają stosować wymiennik Compabloc jako reboiler/wyparka. Wlot medium ciekłego następuje od dołu urządzenia. Ciecz przepływając pomiędzy gorącymi płytami doprowadzana jest do temperatury wrzenia, a następnie jako mieszanina pary i cieczy opuszcza wymiennik króćcem wylotowym, zlokalizowanym w górnej części wymiennika.

Compabloc - 1-pass condenser

Compabloc - 2-pass condenser

Compabloc liquid-to-liquid

Compabloc reboiler

.

Zwiększenie wydajności i ograniczenie emisji

Dow Wolff Cellulosics, Belgia, zainstalował dwa kompaktowe wymienniki ciepła Compabloc firmy Alfa Laval do różnych zadań w jednej z kolumn odzysku rozpuszczalników w zakładzie.

Alfa Laval Compabloc welded plate heat exchanger operating as reboiler in the solvent recovery column at Dow Wolff Cellulosics

Mniej miejsca. Niższe koszty. Większy odzysk ciepła.

Azjatycka firma petrochemiczna, która ekstrahuje benzen i toluen z bogatego w aromaty strumienia, chciała zwiększyć moce produkcyjne, ale przestrzeń była ograniczona.

Petrochemical plant at night

Recepta rafinerii na efektywność energetyczną

W swoich wysiłkach zmierzających do ciągłego wdrażania zrównoważonych praktyk w swojej działalności, Petronas zainwestował w najnowocześniejsze energooszczędne technologie.

Asian oil refinery worker infront of an installed Alfa Laval Compabloc welded plate heat exchanger

More case stories

.

Zalety

Compabloc jest bezkonkurencyjnym mistrzem, który wyróżnia się wśród innych wymienników ciepła - w tym innych konstrukcji typu bloc. Swoją wyjątkowość zawdzięcza naszym opatentowanym innowacjom, opartym na dziesięcioleciach doświadczeń w dziedzinie transferu ciepła. Połączenie tych cech prowadzi do bardziej niezawodnego i wydajnego działania, pomagając w oszczędzaniu energii i poprawie zrównoważonego rozwoju.

Alfa Laval C-weld
C-weld™

Doskonałe czyszczenie i zwiększona wydajność

Spawanie laserowe płyt od końca do końca gwarantuje dostępność i chroni przed korozją.

Dowiedz się więcej

Alfa Laval SmartClean
SmartClean™

Szybkie i skuteczne spłukiwanie zanieczyszczeń

Kanał swobodnego przepływu na granicach płyt zapewnia skuteczne usuwanie zanieczyszczeń.

Dowiedz się więcej

Alfa Laval Xcore
XCore™

Zaawansowana konstrukcja dla wyższych ciśnień

Wzór wysokociśnieniowej płyty, którą można czyścić, zwiększa wytrzymałość mechaniczną i poprawia wydajność cieplną.

Dowiedz się więcej

ALOnsite
ALOnsite™

Wykwalifikowane wsparcie w Twojej placówce

Prawdziwy serwis na miejscu przez wykwalifikowanych inżynierów, w dowolnym miejscu na świecie.

Dowiedz się więcej
