Aalborg Mini 3-Pass

Kocioł Aalborg 3-Pass Mini jest kotłem przemysłowym gazowym, LFO lub dwupaliwowym o wydajności parowej 0,5-2,5 ton/godz. i ciśnieniu projektowym do 21 barg.

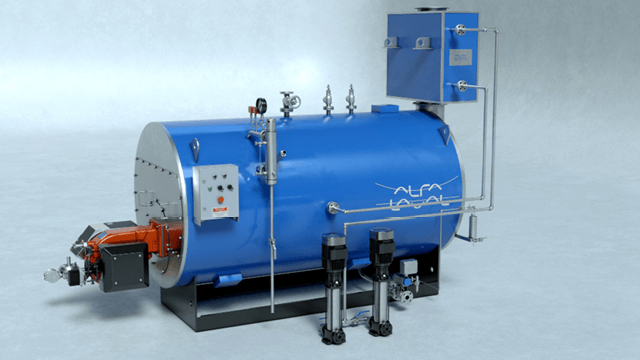

alfa laval mini

Posiadając moc 0,35-1,90 MW, kocioł Aalborg 3-Pass Mini może być wykorzystany również do produkcji gorącej wody. Ten bardzo kompaktowy kocioł dostarczany jest jako kompletna jednostka montowana na ramie - gotowa do instalacji. Zaprojektowany i zoptymalizowany z wykorzystaniem wszystkich technicznych i innowacyjnych kompetencji Alfa Laval.

Części ciśnieniowe

Powierzchnie grzewcze są rozmieszczone symetrycznie z paleniskiem w osi kotła, aby zapewnić optymalną cyrkulację wody. Komora nawrotna jest chłodzona wodą w celu zredukowania do minimum materiałów ogniotrwałych i zapewnienia optymalnej redukcji hałasu. Część ciśnieniowa bazuje na dobrze udokumentowanych koncepcjach projektowych i produkcyjnych. Wszystkie części ciśnieniowe są produkowane starannie z wybranych materiałów z użyciem stali o wysokiej wytrzymałości na rozciąganie. Kocioł Aalborg 3-Pass Mini jest zaprojektowany zgodnie z normą EN 12953 lub ASME sect. I.

System kontroli/bezpieczeństwa

  • System sterowania/system bezpieczeństwa obejmuje:
  • System zarządzania palnikiem z kontrolą obciążenia i sekwencji z blokadami kolejności/bezpieczeństwa rozruchu i kontrolą obciążenia.
  • Kontrola i bezpieczeństwo poziomu wody.
  • Włącznik silnika.

Palnik

Aalborg 3-Pass Mini jest wyposażony w palnik Monobloc, który może być używany do gazu i LFO lub ich kombinacji (dual fuel).

Łatwa instalacja

Kocioł jest zamontowany na ramie - gotowy do podłączenia. Dostarczany z gotowym do montażu palnikiem, panelem sterowania, armaturą i kablami.

Kompaktowa konstrukcja

Niewielka powierzchnia zabudowy sprawia, że kocioł jest łatwy w montażu.

Łatwa kontrola i konserwacja

Wszystkie przyłącza/ zawory kotła oraz drzwiczki inspekcyjne są tak rozmieszczone, że łatwo umożliwiają dostęp do nich w celu obsługi i konserwacji.

Łatwe czyszczenie

Wyloty spalin są łatwe do czyszczenia dzięki małej liczbie spiralnych rur. Kocioł jest zaprojektowany symetrycznie, ze stabilnym i równomiernym odparowaniem oraz odpowiednią przestrzenią parową zapewniającą wysoką jakość pary nasyconej. Lepsze spalanie: Konstrukcja paleniska w połączeniu z palnikiem zapewnia efektywne spalanie i niską emisję zanieczyszczeń do atmosfery.

Akcesoria

Aalborg 3-Pass Mini jest standardowo wyposażony w część ciśnieniową z izolacją, palnik Monobloc, pompę wody zasilającej, kontrolę poziomu wody, wylot pary, zawory spustowe i bezpieczeństwa oraz panel sterowania. Jako wyposażenie dodatkowe można dostarczyć rezerwową pompę wody zasilającej, automatyczne zawory przedmuchowe, chłodnicę próbek, komin, zbiornik wody zasilającej, zbiornik przedmuchowy, system dozowania chemikaliów oraz sprzęt do uzdatniania wody zasilającej.

Korzyści

  • Wysoka sprawność kotła
  • Symetryczna budowa, o stabilnym i równomiernym odparowaniu
  • Odpowiednia przestrzeń parowa - wysoka jakość pary
  • Konstrukcja o niskich naprężeniach - dłuższa żywotność
  • Spiralne rury - wysoki współczynnik przenikania ciepła
  • Rury spiralne - mała powierzchnia zabudowy i łatwe czyszczenie
  • Niska emisja
  • Oparte na sprawdzonych i znanych szczegółach konstrukcyjnych z Aalborg 3-pass
  • Łatwa konserwacja i kontrola
  • Wysoka efektywność izolacji cieplnej

Zakres dostawy

  • Część ciśnieniowa z izolacją
  • Palnik monoblokowy - gaz, lekki olej lub gaz/lekki olej
  • System wody zasilającej (jedna pompa)
  • Regulacja poziomu wody "on-off
  • Wylot pary, przedmuchiwanie i zawory bezpieczeństwa
  • Panel sterowania
  • Rozruch/odbiór

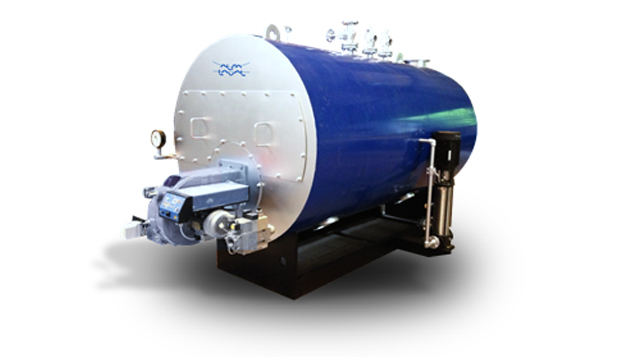

Aalborg 3 pass mini photo 640x360 large

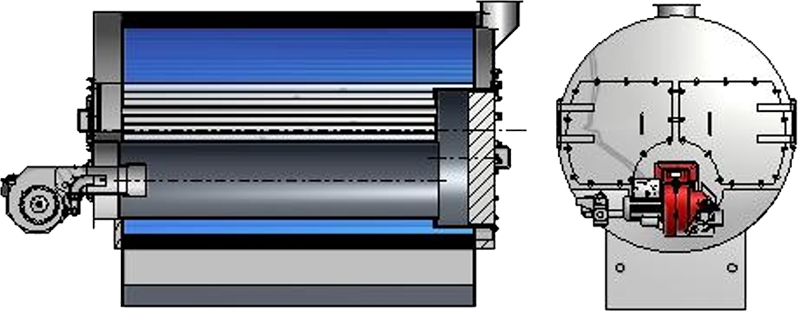

Zasada działania

Aalborg 3 Pass Mini how it works
  • Niska waga i wysoka wydajność izolacji termicznej z włókna ceramicznego z powłoką antyścierną
  • Izolacja termiczna bez podpór stalowych.
  • Mniejsze przewodzenie ciepła i lepsza wydajność izolacji
  • Lekka pokrywa, łatwa konserwacja i kontrola
  • Palnik monoblokowy
  • Płyty rurowe i wsporniki w jednym kawałku
