Alfa Laval - Pompa dwuśrubowa

Pompa dwuśrubowa

Dwuśrubowa pompa Alfa Laval (Twin Screw) została zaprojektowana z myślą o zapewnieniu większej elastyczności w prowadzeniu procesu przy wykorzystaniu sprawdzonej przez dziesięciolecia technologii. Pompa jest dostosowana do pompowania produktów, jak i CIP-u - i może być płynnie przestawiana z jednego trybu na drugi. Niskie pulsacje i doskonała zdolność do pompowania cząstek stałych takich jak np. owoce zmniejsza ryzyko ich uszkodzenia, co przyczynia się do poprawy jakości produktu.

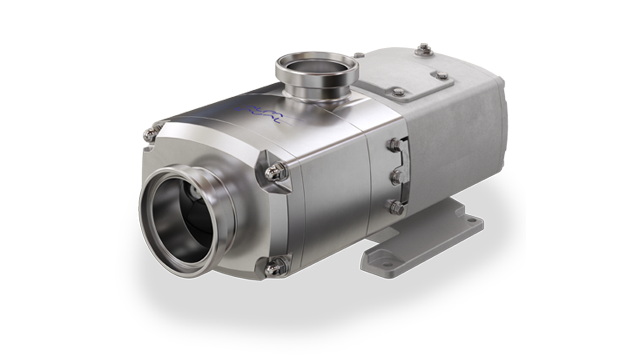

Twinscrew pump 640x360px

Doskonała efektywność pompowania produktów o niskiej i wysokiej lepkości

  • Wyższa elastyczność prowadzenia procesu
  • Łatwy serwis, wydłużone okresy pracy pomiędzy przerwami serwisowymi
  • Solidna i niezawodna konstrukcja, redukująca koszty użytkowania i wydłużająca czas pracy
  • Wyższa jakość produktu
  • Wyjątkowa higiena i możliwość pełnego wymycia

Dwuśrubowa pompa Alfa Laval została zaprojektowana do pompowania produktów delikatnych, bądź zawierających cząstki stałe, zarówno o małej jak i wysokiej lepkości. Jest doskonałym rozwiązaniem do zastosowania w procesach higienicznych w przemyśle mleczarskim, napojowym, w przetwórstwie żywności i przemyśle kosmetycznym. Jej ciche, płynne, łagodne i bezpulsacyjne działanie sprawia, że pompa jest doskonałym wyborem w pompowaniu produktów, delikatnych i wrażliwych.

.

Technologia pompy dwuśrubowej Alfa Laval Twin Screw

Pompa dwuśrubowa Alfa Laval łączy funkcję pompowania produktu typową dla pomp krzywkowych z funkcją CIP-u zabezpieczaną przez pompy odśrodkowe. Połączenie tych zadań pozwoliło opracować trwałe i niezawodne urządzenie, które oferuje dużą elastyczność w prowadzeniu procesu.

Elastyczność prowadzenia procesu

Możliwość płynnego przestawiania pompy z trybu pompowania na tryb CIP - i odwrotnie - upraszcza konfigurację orurowania i sterowanie pompą, obniżając koszty i zmniejszając ryzyko zanieczyszczenia.

Doskonała zdolność samozasysania przy dużej wysokości podnoszenia i niskim wymaganym NPSHr zapewnia możliwość różnego wykorzystania instalacji i zwiększa odzysk produktu.

Serwis i niezawodność

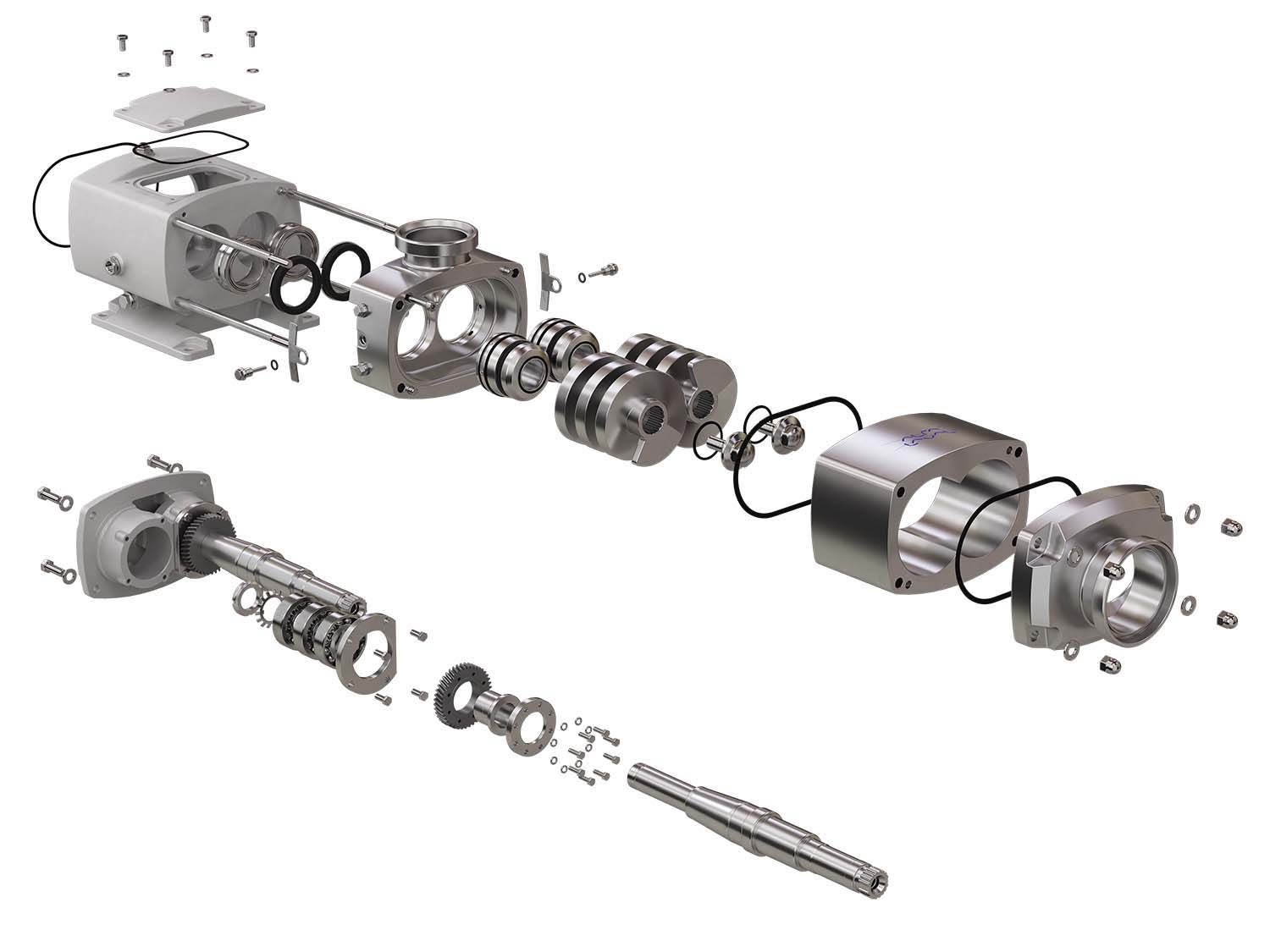

Szybka i łatwa wymiana uszczelnienia w miejscu zainstalowania pompy możliwa jest dzięki zastosowaniu wymiennego kartridżowego uszczelnienia montowanego od przodu. Pozwala to na zmaksymalizowanie czasu produkcji i redukcję kosztów konserwacji. Dostępny zestaw serwisowy dla uszczelnienia zapewnia utrzymanie urządzenia w optymalnym stanie technicznym i redukuje koszty operacyjne.

Wytrzymała, wykonana w całości ze stali kwasoodpornej przekładnia zębata zmniejsza drgania i hałas, a wydłużając jednocześnie żywotność i niezawodność komponentów.

Specjalnie zaprojektowana przekładnia z kąpielą olejową zapewnia optymalne smarowanie łożysk i kół zębatych, obniżając temperaturę przekładni w trakcie pracy oraz wydłużając w ten sposób żywotność łożysk.

Łatwy odstęp do przekładni zębatej, gdy pompa jest zainstalowana w linii, umożliwia ustawienie rozrządu bez potrzeby spuszczenia oleju z przekładni lub usuwania sprzęgła i silnika.

Szybkie i proste przeprowadzanie serwisu

Mniejsze koszty konserwacyjne i wydłużony czas pracy pomiędzy przerwami serwisowymi. Szybka i łatwa wymiana uszczelnienia w miejscu zainstalowania pompy możliwa jest dzięki zastosowaniu wymiennego kartridżowego uszczelnienia montowanego od przodu.

Dostępny zestaw serwisowy dla uszczelnienia zapewnia utrzymanie urządzenia w optymalnym stanie technicznym i redukuje koszty operacyjne.

Łatwy odstęp do przekładni zębatej, gdy pompa jest zainstalowana w linii, umożliwia ustawienie rozrządu bez potrzeby spuszczenia oleju z przekładni lub usuwania sprzęgła i silnika.

Bezpieczeństwo eksploatacji

Higieniczna konstrukcja ze stali kwasoodpornej z wyprofilowanymi uszczelkami i uszczelnieniem mechanicznym w pełni otoczonym produktem. Zaprojektowana w sposób zapewniający łatwe mycie w systemie CIP, z użyciem środków dopuszczonych do kontaktu z żywnością. Pompa posiada certyfikaty EHEDG oraz 3-A.

Dzięki zoptymalizowanej budowie przekładni oraz znakomitym parametrom hydraulicznym, pompa dwuśrubowa Alfa Laval Twin Screw pracuje cicho, zmniejszając do minimum emisję hałasu. Ponadto, niższa jest też temperatura podczas pracy pompy, co zwiększa bezpieczeństwo w miejscu pracy.

Opcjonalna wersja ATEX umożliwia stosowanie pompy w strefach zagrożonych wybuchem.

Skorzystaj z większej elastyczności prowadzenia procesu

Odkryj uniwersalność i niezawodność działania pompy dwuśrubowej Alfa Laval OS. Niezależnie od tego, czy Twoje media procesowe są wrażliwe, zawierają cząstki stałe, lub charakteryzują się wysoką lub niską lepkością, dwuśrubowa pompa Alfa Laval OS to doskonałe rozwiązanie w zakresie pompowania produktu i CIP-u.

Twin Screw Pump brochure cover 640 340
.

Zasada działania

.

Działanie pompy

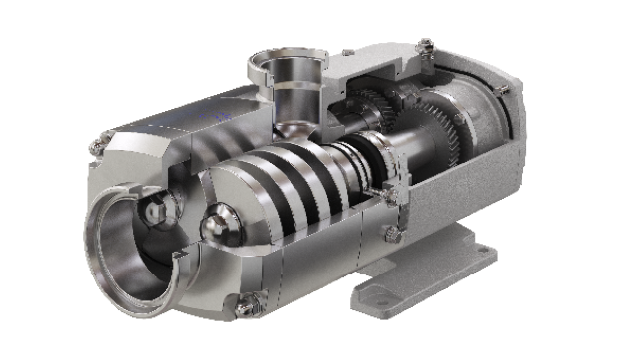

Pompa dwuśrubowa Alfa Laval Twin Screw jest pompą wyporową. Produkt transportowany jest w komorach, które tworzą się pomiędzy obracającymi się przeciwbieżnie śrubami a obudową pompy. W trakcie pracy, produkt przetłaczany osiowo z części ssawnej w kierunku części tłocznej o wyższym ciśnieniu.

Twin Screw Pomp 640X360

Typoszereg pomp

Dziewięć rozmiarów pomp – OS22, OS24, OS26, OS32, OS34, OS36, OS42, OS44 i OS46 – obsługuje media o natężeniu przepływu w zakresie od 0.5 do 134.3 m3/h, ciśnieniu do 16 bar, i z cząsteczkami stałymi do 43 mm.

Opcje

  • Pojedyncze mechaniczne uszczelnienie wału
  • Pojedyncze płukane mechaniczne uszczelnienie wału
  • Podwójne mechaniczne uszczelnienie wału
  • Uszczelnienie wykonane z węglika krzemu/węglik krzemu lub węglika krzemu/węgiel
  • Części mające kontakt z produktem, wykonane z EPDM, FPM lub FFPM
  • Śruby hartowane dyfuzyjnie
  • Płaszcz grzewczy
  • Prostokątny wlot
  • Testy hydrostatyczne z certyfikatem
  • Zmiana kierunku przepływu
  • Wlot lub wylot umieszczony od dołu
  • Szeroka gama przyłączy
  • Napęd bezpośredni lub przekładnia
  • Wykonanie w wersji ATEX
