Separator cieczy U-Turn jest specjalnie zaprojektowany do pracy z płytowymi wymiennikami ciepła w układach amoniakalnych. Zainstalowany wraz z płytowym wymiennikiem ciepła w jeden moduł zapewnia minimalne spadki ciśnienia oraz maksymalną efektywność energetyczną.

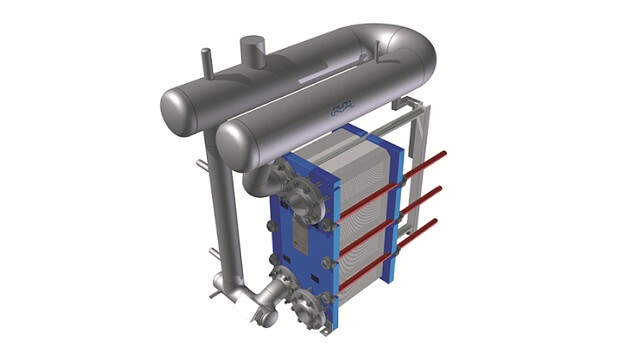

U turn 640x360

Alfa Laval opracowała separator U-Turn aby wyeliminować ryzyko spadku efektywności, którego powodem może być za duża lub za mała kolumna lub niewłaściwy spadek ciśnienia.Zamontowany nad płytowym wymiennikiem ciepła, pozwala na kompaktowy układ modułu, przy jednoczesnym wykorzystaniu funkcji płytowych wymienników ciepła. Wydajność układu w aplikacjach amoniakalnych wynosi 200 ÷ 1400 kW przy temperaturze odparowania 0°C, i od 50 ÷ 500 kW przy temperaturze odparowania -40˚C.

Moduł pozwala na budowę efektywnej i kompaktowej instalacji w porównaniu z innymi rozwiązaniami, dzięki zastosowaniu mniejszej i krótszej kolumny.

Główne cechy modułu

  • Kompaktowa konstrukcja.
  • Niższy i węższy moduł, gotowy do zainstalowania  w instalacji.
  • Dodatkowe podpory nie są wymagane, gdyż separator U-Turn jest zamocowany na płytowym wymienniku ciepła.
  • Łatwe użytkowanie - dostęp do obydwu stron wymiennika ciepła.
  • Wszystkie podłączenia do amoniaku są umieszczone  po tej samej stronie, co ułatwia instalację.
  • Wbudowany spust oleju.
  • Stal kwasoodporna - odporna na korozję, nie jest wymagane zabezpieczenie powierzchni.

Gotowy do montażu

  • Krótkie terminy dostaw ze względu na wystandaryzowane moduły
  • W pełni funkcjonalna konstrukcja od jednego dostawcy
  • Oznakowanie CE i zgodność z normami PED  (Pressure Equipment Directive).

Osoba kontaktowa

Damian Bartkowiak

Inżynier ds. sprzedaży

+48 601 310 122
damian.bartkowiak@alfalaval.com

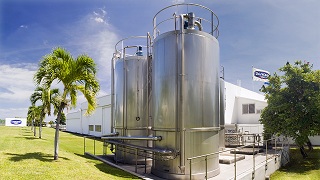

U-turn w zakładzie mleczarskim

Producent wyrobów mleczarskich, firma Sorelait (Grupa Danone) zainstalowała separator cieczy U-turn w układzie chłodniczym. REZULTAT: wyższa wydajność systemu, znaczne oszczędności energii i wysoki stopień automatyzacji układu.

Zasada działania

Moduł U-Turn otwiera nowe możliwości w instalacjach amoniakalnych. Obejrzyj film zamieszczony w dolnej części strony, gdzie przedstawiona została zasada działania.

  • Efektywna separacja dzięki wykorzystaniu 4 różnych metod separacji.
  • Krótkie pionowe kolumny łączące pozwalają na wykorzystanie cieczy o małej różnicy temperatur i uzyskanie wysokiej efektywności.
  • Podpory nośne pozwalają na przenoszenie ciepła, eliminują gromadzenie się naprężeń termicznych.
  • Naczynie na olej w standardowym wykonaniu dostosowane do ręcznego odprowadzenia.
  • Separacja kropel o wymiarze 0.15 mm
  • Margin for separation is 25% plus one nominal diameter
  • Maksymalna prędkość gazu jest ograniczona do 60% prędkości w króćcach, co pozwala uniknąć wpływu cieczy do strumienia gazu.
  • Dodatkowy zabezpieczenie dzięki konstrukcji typu 180° U-bend.
