FilmVap | Alfa Laval

FilmVap

Sprawdzona i niezawodna parownik Alfa Laval FilmVap skutecznie zagęszcza duże ilości cieczy o niskim lub średnim stopniu zanieczyszczenia - w sposób ekonomiczny i energooszczędny. Dzięki innowacyjnemu rozmieszczeniu wysokowydajnych separatorów para-ciecz, parownik ten zajmuje mniej miejsca niż porównywalne urządzenia. Równomierne rozprowadzanie cieczy i odpowiednie zwilżanie pomaga ograniczyć zanieczyszczenia, częstotliwość czyszczenia i czas przestoju.

FilmVap 640x360

Duża ilość wysokiej jakości koncentratu z wrażliwych na ciepło, podatnych na zabrudzenia cieczy procesowych

  • Wysoka jakość kondensatu dzięki efektywnemu rozprowadzaniu cieczy i separacji para-ciecz w warunkach próżniowych
  • Niskie wymagania konserwacyjne dzięki niskim temperaturom i wysokiej wydajności wymiany ciepła, które ograniczają osadzanie się zanieczyszczeń
  • Wytrzymała, przyjazna dla użytkownika konstrukcja o szerokim zakresie działania zapewniająca dłuższy czas pracy i niskie koszty konserwacji
  • Wszechstronny, łatwy w obsłudze i wysoce przystosowany do różnorodnych zastosowań i wydajności do 50 ton na godzinę w jednej jednostce
  • Zwiększona efektywność energetyczna poprzez zastosowanie układu wieloefektowego lub dodanie jednostek termicznej lub mechanicznej rekompresji pary

Zoptymalizuj proces zagęszczania wrażliwych na temperaturę cieczy o niskiej i średniej lepkości za pomocą wyparki Alfa Laval FilmVap. Niskie różnice temperatur, wysoka wydajność wymiany ciepła i wysoka odporność na zanieczyszczenie dzięki minimalnemu czasowi kontaktu z powierzchnią produktu sprawiają, że wyparka rurowa FilmVap jest dobrym wyborem dla szerokiego zakresu zadań związanych z odparowywaniem.

Kompaktowy, ekonomiczny, łatwy w obsłudze i konserwacji, jest idealny do przetwarzania cieczy procesowych o niskiej i średniej lepkości przy wydajności do 50 ton na godzinę. Dodatkową efektywność energetyczną można uzyskać stosując konfiguracje z wieloma efektami lub łącząc wyparkę folii opadającej FilmVap Alfa Laval z jednostkami termicznej re-kompresji pary (TVR) i/lub mechanicznej re-kompresji pary (MVR).

Kierownictwo Pioneer jest bardzo zadowolone z poziomu zaangażowania, kompetencji technicznych i poświęcenia zespołu Alfa Laval.  - Pan S.S. Tomar, Dyrektor Naczelny, Pioneer Industries Ltd., Pathankot Punjab, Indie (Oszczędność energii w wyniku zagęszczania popłuczyn z destylarni zbożowej przy wykorzystaniu pary alkoholowej z kolumn destylacyjnych jako jedynego czynnika grzewczego/paliwa).
Po ustaleniu wymagań dla nowej instalacji wyparnej do wypłukiwania zużytego bio metanu, przedyskutowaliśmy z ekspertami Alfa Laval naszą wizję osiągnięcia zerowego zrzutu cieczy. Alfa Laval zaproponowała innowacyjne systemy odgazowania wody zasilającej i odprowadzania kondensatu.  - Pan H.K.Yadava, Dyrektor Generalny - Destylarnia, Harinagar Sugar Mills, Bihar, Indie (zerowy zrzut cieczy ze ścieków z destylarni)

Zobacz naszą pełną ofertę systemów wyparnych

.

Produkty

.

Serwis

Działania serwisowe dla instalacji spożywczych

Usługi Alfa Laval w zakresie systemów do produkcji  żywności pomagają zwiększyć wydajność systemów  poprzez maksymalizację wydajności procesów. Pozwala to na:

  • Nieustannie usprawnianej swojego działania, aby utrzymać przewagę konkurencyjną
  • Koncentrację na czasie sprawności, optymalności i dostępności
  • Maksymalizację zwrotu z inwestycji przez cały cykl życia instalacji do produkcji żywności.

Dowiedz się więcej o ofercie usług serwisowych

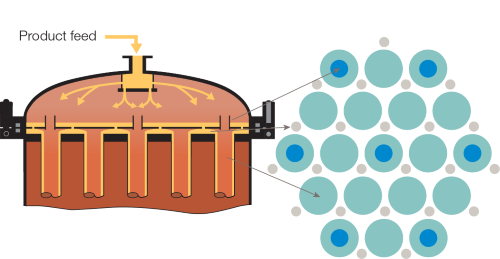

Rozdzielacz talerzy





Połączenie równomiernego rozprowadzania cieczy w rozdzielaczu talerzowym i odpowiedniego zwilżania pozwala uniknąć nieefektywnego rozprowadzania i znacznie zmniejsza zanieczyszczenie rurek. Rurki odpowietrzające utrzymują równowagę ciśnienia nad i pod płytą rozdzielacza, jak również utrzymują stałą statyczną masę cieczy na płycie rozdzielacza.

Dystrybutor odrzutowców

Innym rodzajem rozdzielacza cieczy dostępnym w parownikach płaszczowo-rurowych Alfa Laval FilmVap jest rozdzielacz strumieniowy, wyposażony w dysze rozpylające o litym stożku. Wielkość i ilość tych dysz zależy od przepływu cieczy i średnicy blachy rury w wymienniku ciepła. Większy rozmiar otworu w porównaniu z rozdzielaczem talerzowym zmniejsza ryzyko zablokowania dyszy i zapewnia równomierne rozprowadzenie cieczy do rurek.

Aby obniżyć temperaturę, etap rozdzielania odbywa się w warunkach próżni, wytworzonej przez skraplanie pary z ostatniego efektu w skraplaczu. Pompa próżniowa zazwyczaj usuwa wszelkie gazy niekondensujące.

Zastosowanie wielu efektów zmniejsza zużycie pary w parowniku. Para wytworzona w jednym efekcie służy jako czynnik grzewczy w kolejnym efekcie. Zastosowanie termicznej rekompresji pary i/lub mechanicznej rekompresji pary w połączeniu z tymi efektami dodatkowo zmniejsza zużycie pary do ułamka wydajności parowania.



Jet distributor-2.png

.

Jak działa parownik z opadającą warstwą FilmVap (ffe)

W pierwszym etapie ciecz technologiczna dostaje się do wlotu zasilającego w górnej części parownika. Specjalnie zaprojektowany dystrybutor cieczy zapewnia równomierne rozprowadzenie cieczy do rurek grzewczych. Dzięki sile grawitacji, ciecz spływa w dół w postaci ciągłej warstwy po wewnętrznych powierzchniach rurek. Para wodna podawana na zewnętrzną stronę rurek podnosi temperaturę cieczy. W miarę jak dochodzi do wrzenia, film, przyspieszany przez wytwarzaną parę, opada na dno rurek. Na dnie rurki mieszanina pary i skoncentrowanego płynu przechodzi do drugiego efektu lub etapu rozdzielania.
