AS-H sequencing batch reactor
Reaktor sekwencyjny typu SBR (Sequencing Batch Reactor) firmy Alfa Laval ASH to zaawansowana technologia biologicznego oczyszczania ścieków, zaprojektowana z myślą o wysokiej wydajności i niezawodności. Wykorzystując proces osadu czynnego w trybie sekwencyjnym, spełnia najsurowsze normy dotyczące ścieków odprowadzanych i zapewnia wyjątkową elastyczność dla gmin i zakładów przemysłowych, w których natężenie odpływu przekracza 25 000 galonów na minutę (gpm).
Poznaj kompleksowe rozwiązanie w postaci reaktora sekwencyjnego typu „all-in-one” do oczyszczania ścieków komunalnych i przemysłowych
- Prosta, solidna konstrukcja, w której wszystkie etapy biologicznego oczyszczania ścieków odbywają się w tym samym zbiorniku
- Połączenie wszystkich etapów oczyszczania w jednym reaktorze zwiększa wydajność, oszczędza miejsce i obniża koszty
- Idealne rozwiązanie dla ścieków komunalnych i przemysłowych, zapewniające stałą jakość oczyszczania przy zmiennych warunkach
- Zaawansowana automatyzacja i sterowanie procesem upraszczają obsługę, wymagając mniej personelu
- Łatwe do zamontowania w istniejących zakładach i lagunach ziemnych albo dostępne w wersji jako kompletna instalacja
Zalety oczyszczania ścieków metodą SBR przy zmiennych przepływach i obciążeniach
Proces sekwencyjnego reaktora okresowego (SBR) nadaje się do oczyszczania wszystkich rodzajów ścieków ulegających biodegradacji, usuwając biochemiczne zapotrzebowanie na tlen (BOD), chemiczne zapotrzebowanie na tlen (COD), całkowitą zawartość zawiesin (TSS), a także kluczowe składniki odżywcze, takie jak azot i fosfor. Zapewnia zoptymalizowane sterowanie procesem oczyszczania ścieków metodą SBR dzięki zaawansowanej automatyzacji i elastyczności. W przeciwieństwie do tradycyjnych systemów to rozwiązanie z reaktorami sekwencyjnymi integruje wszystkie funkcje osadu czynnego w jednym reaktorze, eliminując potrzebę stosowania oddzielnych zbiorników dla etapów beztlenowego, anoksycznego, cyklicznego tlenowego i sedymentacyjnego.

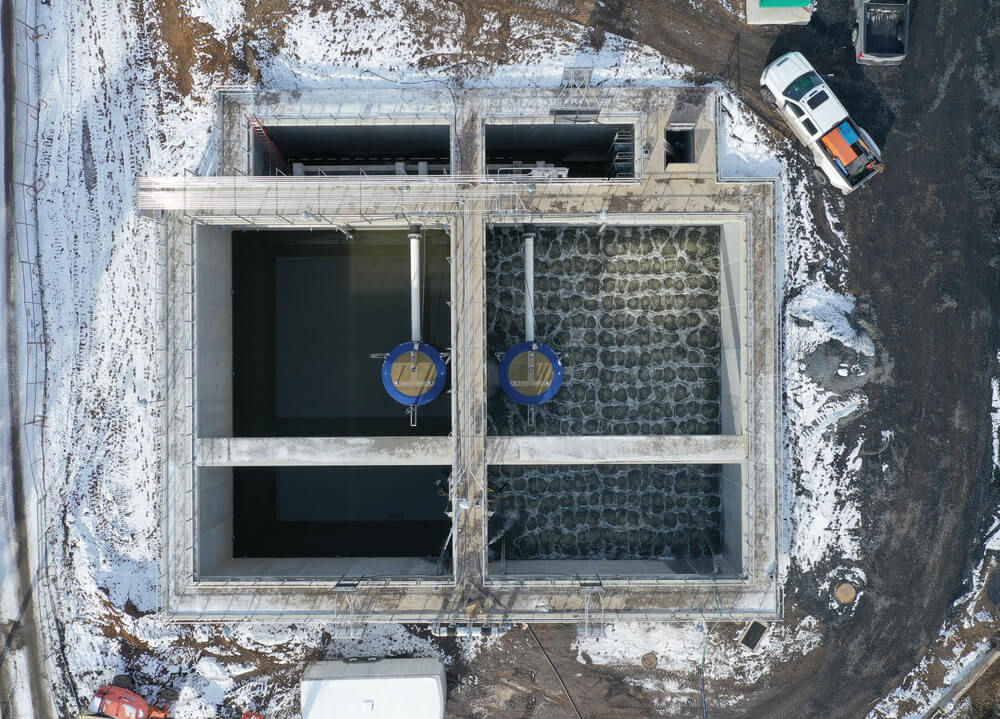

To kompleksowe rozwiązanie z reaktorami sekwencyjnymi, szczególnie przydatne tam, gdzie przepływ ścieków dopływających i obciążenie organiczne są zmienne, a wymagania dotyczące ścieków odprowadzanych są surowe, jest wyposażone w pływające dekantatory, dmuchawy, system napowietrzania dyfuzyjnego, mieszadła, pompy do osadu ściekowego, zmotoryzowane zawory regulacyjne dopływu ścieków i powietrza, a także pełną aparaturę pomiarową i centrum sterowania procesem. Zaprojektowane z myślą o elastyczności, pasuje do różnych kształtów zbiorników i świetnie sprawdza się zarówno w nowych instalacjach, jak i przy modernizacji istniejących zbiorników czy lagun.
Czym jest oczyszczanie ścieków w reaktorze sekwencyjnym typu BTR?
Proces oczyszczania ścieków SBR to rodzaj systemu z osadem czynnym, stosowany głównie w oczyszczaniu ścieków komunalnych i przemysłowych. Oczyszczanie odbywa się partiami poprzez serię cykli, które są automatycznie dostosowywane, żeby zoptymalizować proces w oparciu o rzeczywiste natężenie przepływu do instalacji:
- Wypełnianie statyczne – Ścieki wpływają do zbiornika bez mieszania ani napowietrzania.
- Wypełnianie z reakcją – Ścieki nadal napływają, a jednocześnie rozpoczyna się napowietrzanie i mieszanie.
- Faza reakcji – Odbywa się oczyszczanie biologiczne, w którym mikroorganizmy rozkładają zanieczyszczenia.
- Osadzanie – Napowietrzanie zostaje zatrzymane, co pozwala cząstkom stałym osiadać w idealnie spokojnych warunkach.
- Odprowadzanie – Oczyszczona woda jest odprowadzana ze stałym natężeniem przepływu przez cały cykl.
- Odprowadzanie osadu – Nadmiar osadu jest usuwany z systemu.
Napowietrzanie i mieszanie są automatycznie sterowane podczas cykli reakcji (React Fill i React Phase), żeby zapewnić osiągnięcie pożądanej jakości ścieków na wylocie. Obejmuje to zaawansowane usuwanie składników odżywczych, ze szczególnym uwzględnieniem azotu (N) i fosforu (P).
Jak działają reaktory sekwencyjne typu batch?
Reaktor sekwencyjny Alfa Laval ASH łączy kluczowe elementy zaawansowanej technologii osadu czynnego – w tym procesy beztlenowe, anoksyczne, cykliczne tlenowe i sedymentacyjne – w jednym zautomatyzowanym reaktorze, przechodząc cyklicznie między poszczególnymi etapami przetwarzania, co pozwala zoptymalizować czas trwania każdego z nich.

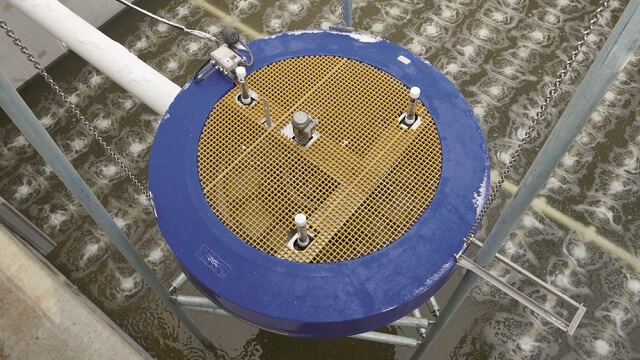

Sercem systemu jest pływający dekanter – wiodąca technologia zapewniająca stałą prędkość dekantacji, co gwarantuje najwyższą jakość ścieków oczyszczonych i optymalizację dalszych procesów. Oddzielanie ze stałą prędkością od górnego do dolnego poziomu wody odbywa się poprzez opuszczanie okrągłej i/lub obwodowej przegrody z wycięciem w kształcie litery V. Przegrodę zatrzymuje się na głębokości, która zapewnia docelowe natężenie przepływu. Gdy docelowe natężenie zostanie osiągnięte, przegroda zatrzymuje się w tym miejscu, a zasada spadku ciśnienia nad przegrodą gwarantuje utrzymanie tego natężenia od górnego do dolnego poziomu wody.
Cechy, które mają kluczowe znaczenie w procesie oczyszczania ścieków metodą SBR
Dekanter pływający Alfa Laval ASH wykorzystuje próg z wycięciem w kształcie litery V o regulowanej głębokości, co pozwala na precyzyjne spuszczanie osadu z docelową prędkością. Zapobiega to naruszaniu osadu, co zapewnia najlepszą możliwą jakość ścieków odprowadzanych.
Przepływ osadu jest zatrzymywany za pomocą solidnego mechanizmu napędowego, który podnosi okrągły próg z wycięciem w kształcie litery V ponad poziom wody. Nie są potrzebne żadne specjalne uszczelnienia podwodne ani zawory.
Obręcz pływająca z pianki o wysokiej gęstości, obudowana włóknem szklanym, zapobiega zarówno gromadzeniu się cząstek stałych, jak i odprowadzaniu kożucha z powierzchni przy progu.

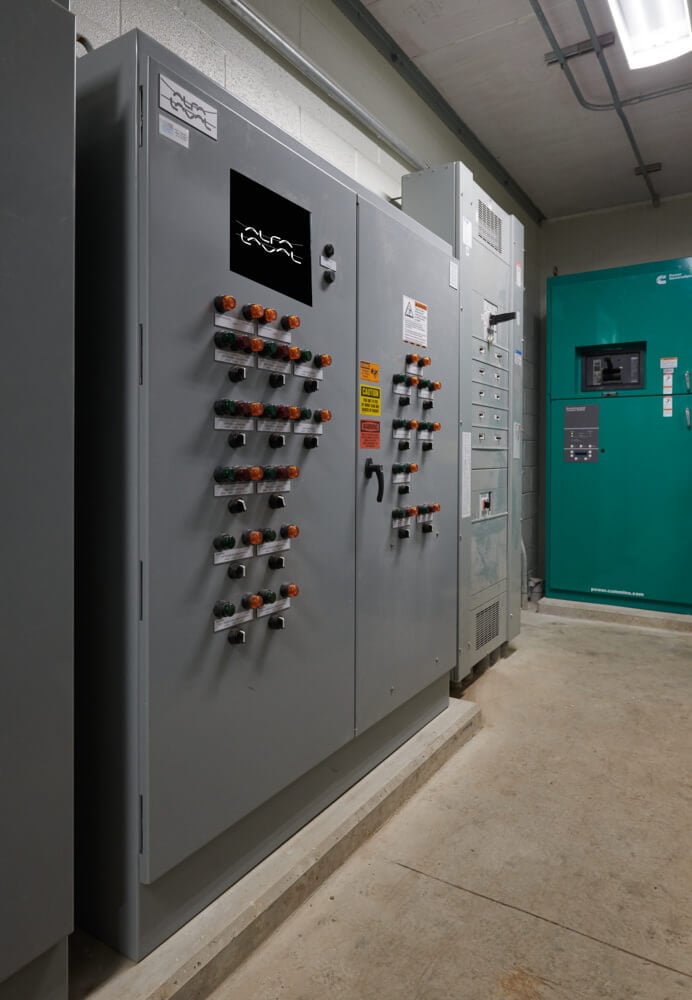

System Alfa Laval SBR jest sterowany przez układ proporcjonalny do przepływu, który na bieżąco monitoruje natężenie przepływu dopływającego do reaktorów sekwencyjnych, aby zapewnić optymalny czas obróbki na każdym etapie procesu.
Ponieważ nie potrzeba żadnego zmotoryzowanego zaworu do oddzielania ścieków, instalacja jest łatwiejsza i mniej skomplikowana. Pływający dekanter można też kupić jako osobny produkt do obsługi oddzielania ścieków w różnych zbiornikach i lagunach, w tym w komorach fermentacyjnych tlenowych.
Przykłady wdrożeń rozwiązań do oczyszczania ścieków z wykorzystaniem reaktorów sekwencyjnych
