AL-mem

Standardowy system Alfa Laval ALMEM-UF jest automatycznym, ciągłym systemem filtracji membranowej zapewniającym efektywny proces ultrafiltracji. ALMEM-UF jest szeroko stosowany w przemyśle spożywczym, farmaceutycznym i biotechnologicznym. Wykorzystuje ultrafiltracje z przepływem krzyżowym do efektywnego zagęszczania produktów i jest wspierany przez ponad 50 lat doświadczenia w technologii membranowej.

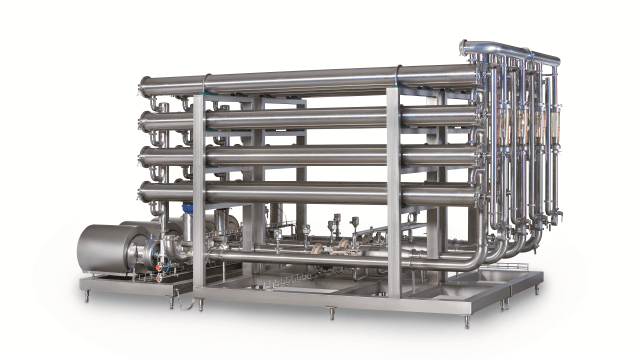

ALMEM UF 640x360

Sprawdzony system filtracji membranowej do efektywnego procesu ultrafiltracji w celu koncentracji i oczyszczania

  • Ekonomiczny, gotowy do pracy - znormalizowana konstrukcja z wstępnie zmontowanymi elementami i prefabrykowanymi rurociągami
  • Ciągłe zagęszczanie produktu dzięki elastycznemu i automatycznemu sterowaniu
  • Niezawodne, łatwe w użyciu i utrzymaniu działanie - PLC do sterowania i monitorowania systemu i procesu, w tym procedur CIP
  • Efektywność działania - główne komponenty, w tym membrany spiralne, pompy, zawory i części zamienne są produkowane przez Alfa Laval
  • Konstrukcja na poziomie sanitarnym - wszystkie przewody rurowe i wyposażenie mające kontakt z produktem lub cieczami czyszczącymi wykonane są ze stali

Dzięki ponad 2500 instalacji na całym świecie, Alfa Laval pomogła wielu firmom w zastosowaniu technologii membranowej. Niezależnie od tego, czy przechodzisz z wysokoenergetycznej, tradycyjnej metody, czy chcesz zoptymalizować istniejący proces ultrafiltracji, nasza wiedza branżowa i rozbudowana globalna sieć sprzedaży i serwisu pomoże Ci znaleźć idealne rozwiązanie spełniające Twoje specyficzne potrzeby biznesowe.

.
.
Blood processing 640x360

Zastosowanie

  • Koncentracja białek, gum i innych pasz przed dalszym odparowaniem.
  • Przetwarzanie osocza krwi zwierzęcej, żelatyny, białka jaj, pektyny i karagenu.
  • Odzyskiwanie, oczyszczanie i/lub zagęszczanie enzymów, ekstraktu drożdżowego i aminokwasów.
  • Produkcja naturalnych barwników i odzyskiwanie białka z odpadów.
Gelatine extraction 640x360
.
.

Szeroki wybór membran Alfa Laval stosowanych w procesie ultrafiltracji:

Membrany UF-pHt™

UF-pHt branded feature logo.pngSzeroka tolerancja pH i odporność na wysoką temperaturę

Wykonane ze specjalnego papieru polipropylenowego, te membrany UF mogą być stosowane w szerokim zakresie poziomów pH, jak również w wysokich temperaturach. Pomaga to zwiekszyć zarówno elastyczność procesu jak i higieniczność membranowego systemu filtracji.

Membrany spiralne UF

Nasze membrany spiralne UF oparte są na unikalnej konstrukcji polipropylenowego lub poliestrowego materiału nośnego w sanitarnej, w pełni dopasowanej konstrukcji, która zapewnia optymalne warunki czyszczenia.

Ponieważ wszystkie membrany w systemie ALMEM-UF są produkowane przez Alfa Laval, możesz z łatwością zwrócić się do nas w sprawie wymiany i serwisu membran.

Zasada działania

Overview of system layout UF

Jak działa proces ultrafiltracji?

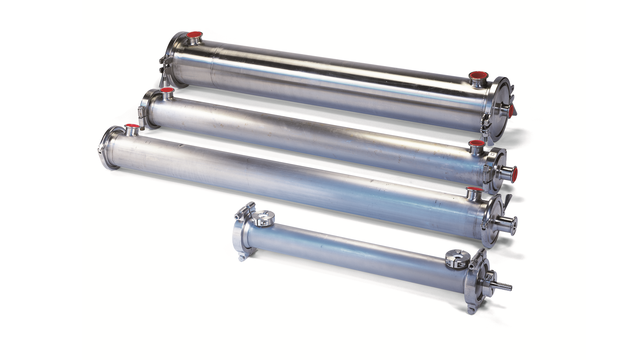

Pętle membranowe

procesie ultrafiltracji (UF), membrany spiralne zmniejszają objętość cieczy poprzez usunięcie wody i ich substancji. Produkt jest wprowadzany do systemu zbiorników zasilających przez zawór kontroli poziomu i pompowany do szeregu etapów filtracji membranowej połączonych szeregowo (pętle). Każda pętla ultrafiltracji składa się z szeregu korpusów zawierających membrany spiralne Alfa Laval. Membrany przepuszczają sole i wodę do strumienia permeatu (odrzucając białka, gumy, itp.). Stężenie produktu wzrasta w miarę przechodzenia przez kolejne pętle.

Rzeczywista temperatura procesu ultrafiltracji jest zwiazana z przetwarzanym produktem paszowym. Typowe temperatury mieszcza sie w zakresie od 5° do 90°C (41° do 194°F).

Pompa i układ chłodzenia

Każda pętla ma system pomp recyrkulacyjnych, aby zapewnić membranom odpowiedni przepływ krzyżowy w celu zminimalizowania zamulenia, biorąc pod uwagę całkowitą wydajność systemu. Jednostka zawiera również system chłodzenia w celu usunięcia ciepła generowanego przez pompy. Przetworniki częstotliwości na pompach utrzymują zużycie energii na niskim poziomie.

System zbiorników

Permeat zebrany z pętli podczas procesu ultrafiltracji dostaje się do systemu zbiorników permeatu, gdzie jest odprowadzany w górę lub w dół rzeki w celu recyklingu lub usunięcia przez system drenażowy.

Regulacja natężenia przepływu

Wyjście natężenia przepływu retentatu jest zwykle kontrolowane przez układ współczynnika przepływu (wartość VCF) lub przez opcjonalny refraktometr/gęstościomierz w linii, aby uzyskać pożądane stężenie produktu lub zmniejszenie objętości.

System kontroli

System ALMEM-UF jest w pełni zautomatyzowany. Łatwy w obsłudze system sterowania MemProC® zapewnia bezpieczne i niezawodne działanie oraz posiada oddzielne tryby, w których można wybrać różne operacje produkcji, czyszczenia, sanityzacji i recyrkulacji wody, wraz ze wszystkimi niezbędnymi sekwencjami.

Przemieszczanie produktów i CIP

Po zakończeniu cyklu w procesie ultrafiltracji, produkt jest wypierany przez wodę w celu zapewnienia maksymalnego odzysku produktu. Po sekwencji wypierania następuje trzon plywania wody w celu usunięcia wszelkich pozostalosci produktu na powierzchni membrany. Na koniec, sekwencja CIP czyści membrany i pętle.

Opcje dla Twojego procesu ultrafiltracji

System Alfa Laval ALMEM-UF może być dostarczony z następującymi opcjami dodatkowymi:

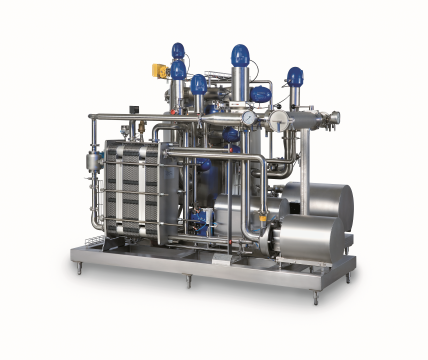

  • Specjalna sekcja podgrzewania/chłodzenia roztworu zasilającego i odzyskiwania ciepła z wychodzących strumieni (pokazana na zdjęciu)
  • Przyrząd refraktometryczny typu K-Patent do kontroli stężenia produktu w pętli końcowej
  • System zatykania pętli w celu zmniejszenia ilości wody płuczącej potrzebnej w sekwencji CIP
  • Sekcja grzewcza dla roztworu CIP
  • Zewnętrzny system zaworów CIP z trzema zaworami przełączającymi do czyszczenia zewnętrznych linii zasilających, retentatu i permeatu
Heating cooling section for AL mem UF

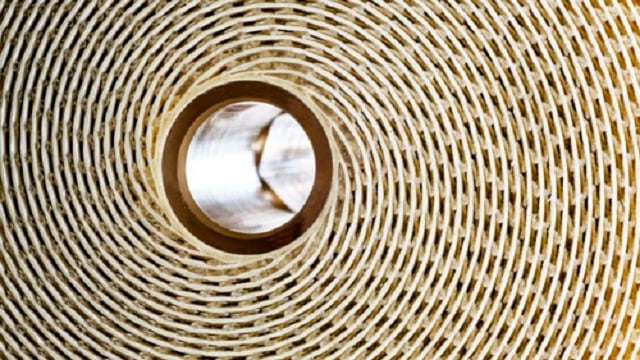

Alfa Laval spiral membrane for reverse osmosis filtratio

Ponad 50 lat doświadczenia

Filtracja membranowa to czysta technologia. Skorzystaj z naszej wiedzy i doświadczenia. Doświadczenie Alfa Laval w zakresie systemów filtracji membranowej, ultrafiltracji z przepływem krzyżowym i ciągłej filtracji membranowej sięga prawie tak daleko, jak sama technologia.

Zobacz korzyści płynące z naszego doświadczenia

Serwis

Wydłużanie czasu eksploatacji urządzeń

Dedykowana globalna sieć serwisowa wspiera Klientów Alfa Laval w zakresie części zamiennych i doradztwa technicznego w każdym miejscu na świecie. Zapewniając wydłużone okresy pracy pomiędzy serwisami, dostępność i optymalizację, Alfa Laval gwarantuje niezawodność i maksymalizację zwrotu na inwestycji. Oferuje Umowy serwisowe, które pozwalają prowadzić produkcję w przewidywalny i zaplanowany sposób.

Przeczytaj więcej na temat oferty serwisowej
