Industriële semi-gelaste reeks
Alfa Laval biedt een uitgebreid assortiment industriële semi gelaste platenwarmtewisselaars, ontworpen voor het verwerken van vloeistoffen en gassen die niet compatibel zijn met standaard pakkingen of die werking bij hogere drukken vereisen. Deze warmtewisselaars worden veel gebruikt in koeltoepassingen, met name voor de verdamping en condensatie van ammoniak en CO2 vanwege hun uitzonderlijke weerstand tegen ijsvorming en vermoeiingsspanningen veroorzaakt door druk en temperatuurschommelingen.
Zeer efficiënt en flexibel
- Ruimtebesparende compacte unit
- Lage operationele kosten mogelijk dankzij superieure energie-efficiëntie en langere service-intervallen
- Veilige en betrouwbare afdichting zonder risico op kruisbesmetting
- Bestand tegen druk- en temperatuurvermoeiing
U kunt de Alfa Laval Industrial semi-gelaste lijn bestellen voor verschillende temperatuurprogramma’s, drukvalbeperkingen, media en werkdrukken. De verschillende afmetingen in de productlijn dekken een volledig bereik van warmteoverdrachtscapaciteiten en debieten. Alle zijn zorgvuldig ontworpen en geselecteerd om optimale prestaties te bereiken.
Presteert onder druk
Halfgelaste warmtewisselaars bieden superieure efficiëntie, kosteneffectiviteit en flexibiliteit ten opzichte van shell-and-tube warmtewisselaars, waardoor ze een voorkeurskeuze zijn in veel industriële toepassingen.
- Compact en ruimtebesparend: Halfgelaste warmtewisselaars zijn aanzienlijk kleiner en lichter in vergelijking met shell-and-tube warmtewisselaars, waardoor ze ideaal zijn voor installaties met beperkte ruimte. Hun modulaire ontwerp maakt ook eenvoudige uitbreiding of aanpassing mogelijk om te voldoen aan veranderende thermische vereisten
- Eenvoudiger onderhoud en flexibiliteit: Terwijl de gelaste secties duurzaamheid bieden, maakt de pakkingszijde eenvoudiger reinigen, inspectie en vervanging van platen mogelijk. Deze combinatie zorgt voor betrouwbaarheid op lange termijn en vermindert stilstand.
- Energie-efficiëntie en kostenbesparing: Halfgelaste warmtewisselaars zijn ontworpen om het energieverbruik en de operationele kosten te minimaliseren. Hun hoge warmteoverdrachtsefficiëntie en compacte ontwerp verlagen zowel de initiële als de doorlopende kosten, inclusief pompvermogen en onderhoudskosten.
Uiterst efficiënt met uniek afdichtsysteem
Industriële semi-gelaste platenwarmtewisselaars van Alfa Laval zijn geschikt voor vloeistoffen en gassen die incompatibel zijn met normale pakkingen of die een hogere druk hebben. Ze worden veelvuldig gebruikt in koelingstoepassingen voor verdamping en condensatie van ammoniak en CO2.
Het unieke Alfa Laval RefTight™ afdichtsysteem garandeert een afdichting met lange levensduur tussen de gelaste kanalen omdat de laserlas zich aan de buitenzijde van de ringafdichtingsgroef bevindt. Het gladde oppervlak zorgt voor een strakke uniforme afdichting over de gehele afdichtingsring.
Wat maakt onze platenwarmtewisselaars zo betrouwbaar, efficiënt en onderhoudsvriendelijk?
Uitgerust met doordachte eigenschappen die het verschil maken, bieden de industriële semi-gelaste warmewisselaars van Alfa Laval onderhoudsgemak en een lange levensduur.
Uniport™
twee innovaties in één
Hoogwaardige pakkingafdichting voor hoge druk
RefTightTM
afdichtsysteem
Hoogwaardige pakkingafdichting voor hogedruktaken
CurveFlow™
distributiezone
Verbetert de mediastroom en vermindert het risico van vervuiling.
GasketGuard™
groefbescherming
Langere levensduur van pakkingen door innovatieve bescherming.
OmegaPort™
niet-ronde poortgaten
Verbetert mediastroom en thermische efficiëntie.
ClipGrip™
pakkingbevestiging
Verzekert een perfecte afdichting en probleemloos onderhoud.
Geselecteerde industriële semi-gelaste warmtewisselaar verhalen
Victoria, Australië
Het Carwarp-project van RayGen omvat 4 MW zonne-energie plus een 3MW/50MWh ETS-systeem dat 10.000 ton CO2-uitstoot per jaar zal besparen en dag en nacht hernieuwbare elektriciteit zal leveren aan ongeveer 1.000 huishoudens. >> Lees meer.
Alfa Laval brengt dit in de praktijk
Een ammoniakwarmtepomp absorbeert de restwarmte uit het koelsysteem van het plaatpersproces in de Alfa Laval fabriek. Voor platenwarmtewisselaars bevat deze een ammoniavulling van slechts 40 kg voor een capaciteit van 827 kW met een COP van 7. >> Lees meer over de case.
Baiyin, China
Een zwavelzuurfabriek in Noordwest-China benut laagwaardige warmte voor hergebruik. In de winter kon alle teruggewonnen laagwaardige warmte weer in hun systeem worden teruggebracht, waarbij 30% werd gebruikt in de productie en de resterende 70% voor ruimteverwarming. >> Lees meer.
Odense, Denemarken
Alfa Laval levert de verdampers, condensors, nakoelers en oliekoelers voor de warmtepompen. De impact van de warmteterugwinningsinfrastructuur van de faciliteit zal helpen 100.000 MWh energie per jaar terug te winnen – genoeg om ongeveer 7.000 woningen te verwarmen. >>lees meer over restwarmte van het datacenter van de toonaangevende socialmediagigant.
Thessalië, Griekenland
Het uiteindelijke installatieontwerp resulteerde in een totale ammoniakvulling voor de installatie van slechts 680 kg, inclusief de extern geplaatste verdampingscondensors, die elk 200 kg bevatten. De hogere energie-efficiëntie in vergelijking met een conventioneel systeem bespaart ongeveer 340 MWh/jaar en vermindert de indirecte CO2-uitstoot met ca. 300 ton/jaar. >> Lees meer.
Bradford, Engeland
De twee platenwarmtewisselaars verwerken een totale capaciteit van 1500 kW en maken deel uit van een centraal koelsysteem dat luchtkoelers voedt om directe koeling te bieden aan de hoofdopslagruimte voor producten en een aparte sectie voor vlees en vis. >> Lees meer.
Hoe het werkt

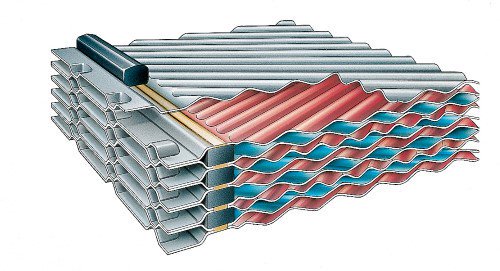

Het warmteoverdrachtsgebied van een plaat-en-frame-warmtewisselaar met pakkingen bestaat uit een reeks golfplaten, die zijn aangebracht tussen de frame- en drukplaat en de ontwerpdruk in stand houden. Vloeistoffen lopen normaal in tegenstroom door de warmtewisselaar om de hoogste thermische prestaties te bereiken en een zeer dichte temperatuurbenadering mogelijk te maken.

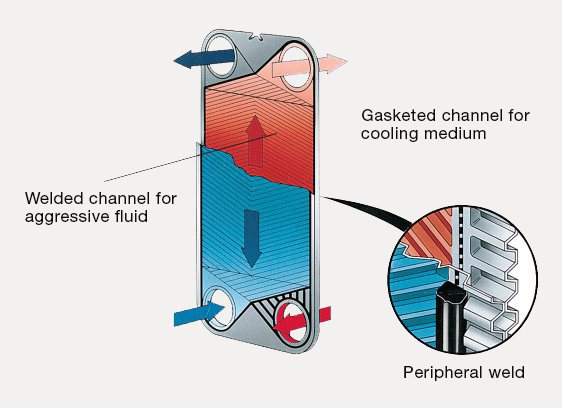

Voor de afdichting tussen de platen in het industriële semi-gelaste assortiment wordt afwisselend gebruik gemaakt van laserlassen en pakkingen. In het lasergelaste kanaal kunnen vloeistoffen worden gebruikt die niet compatibel zijn met normale pakkingen. Daarnaast is in dit kanaal een hogere ontwerpdruk mogelijk dan bij volledig met pakkingen uitgeruste platenwarmtewisselaars. Bovendien garandeert het Alfa Laval RefTight™ afdichtsysteem een gelijke afdichtingskracht over de gehele pakking van de doorlaatopening.
Het industriële semi-gelaste assortiment is verkrijgbaar met verscheidene persdiepten en hoeken van het chevronpatoon en verschillende geribde vormen die zorgvuldig zijn ontworpen en geselecteerd voor optimale prestaties. De CurveFlow™ distributiezone en de distributiezone met chocoladepatroon zijn twee beschikbare ontwerpeigenschappen die zorgen voor een gelijkmatige verdeling van vloeistoffen over de hele plaat. Het resultaat hiervan is dat het volledige warmteoverdrachtoppervlak compleet wordt benut en dat zones met stilstaand materiaal die vervuiling kunnen veroorzaken, worden vermeden.
De hoge stroomturbulentie tussen platen resulteert in een hogere warmteoverdracht, maar veroorzaakt tevens drukverlies. Onze thermische ontwerpingenieurs helpen u bij het ontwerpen en selecteren van het model en de configuratie die geschikt zijn voor uw toepassingsbehoeften, terwijl ze maximale thermische prestaties leveren en drukverlies minimaliseren.
T25-afgestemd op het nieuwe energielandschap
De drang naar decarbonisatie en hernieuwbare oplossingen is daarom groter dan ooit. Alfa Laval semi gelaste technologie beschikt over unieke eigenschappen en kenmerken die geschikt zijn voor verschillende opkomende schone toepassingen, zoals groene waterstof, industriële warmtepompen en energieopslag, evenals bestaande traditionele toepassingen.
Platenwarmtewisselaar portfolio
Al 90 jaar ontwikkelt Alfa Laval platenwarmtewisselaartechnologie die is afgestemd op de toepassingen van onze klanten. Vandaag bieden wij het meest uitgebreide portfolio platenwarmtewisselaars op de markt om aan de breedste reeks behoeften te voldoen.
