Modules
Het unieke open-kanaalontwerp van Alfa Laval plaat-en-ramen membraanmodules maakt ze geschikt voor vrijwel elke viscositeit, ook voor voedingen met zwevende stoffen. Deze modules zijn goedgekeurd voor hygiënisch gebruik en bieden belangrijke voordelen wanneer productzuiverheid cruciaal is en perfecte reiniging en desinfectie essentieel zijn.
Ervaar de voordelen van Alfa Laval platen- en frame-membraanmoudules
- Open-kanaal ontwerp voor zeer viskeuze producten.
- Sanitair ontwerp zorgt voor hoge productzuiverheid en eenvoudige reiniging.
- Compatibele membraantypes voor zowel plaat-en-ramenmodules als spiraalgewonden elementen.
- Gemakkelijk vervangen van afzonderlijke membranen.
- Flexibel modulair ontwerp voor op maat gemaakte oplossingen.
Modulaire constructie voor eenvoudige reiniging, inspectie en vervanging van membranen
De basisprincipes van membraanfiltratie blijven hetzelfde, of het membraan nu is opgerold tot een spiraalelement of gesneden in platte secties voor platen- en frame-units. Alfa Laval platen- en framemodules gebruiken dezelfde membraantypes als onze spiraalgewonden elementen. Het open-kanaalontwerp maakt ze ideaal voor processen met viskeuze of deeltjesrijke voedingen, of waar frequent vervangen nodig is. Dankzij het modulaire ontwerp kunnen individuele membranen worden vervangen zonder de rest van de module te verstoren. Flexibele configuratie ondersteunt zowel kleinschalige proefopstellingen als grootschalige productie.
Wat zijn de verschillende typen membraanmodules van Alfa Laval?
Alfa Laval membraanapparatuur is modulair ontworpen, wat uitzonderlijke flexibiliteit en schaalbaarheid biedt naarmate uw productie groeit: membranen zijn ingebouwd in modules, modules worden samengevoegd in loops, en loops worden geïntegreerd in complete systemen. Ons assortiment platen- en kadermodules omvat de Alfa Laval M37, met een membraanoppervlak tot 27 m² voor ultrafiltratie en microfiltratie van zeer viskeuze producten; de Alfa Laval M38L/H, met tot 60 m² per module voor toepassingen met lage tot gemiddelde viscositeit; en de Alfa Laval M39L/H, eveneens met tot 60 m² per module, ontworpen voor uitdagende voedingen zoals zeer viskeuze producten en fermentatiebrouwsels.
Module M37
Ontworpen voor ultrafiltratie en microfiltratie van producten met een hoge viscositeit (50–250 cP) en fermentatiewormen, biedt de Alfa Laval M37-module betrouwbare prestaties in biotechnologie, farmaceutische, voedsel- en dranken- en pulp- en papiertoepassingen.
Module M38L/H
Ontwikkeld voor ultrafiltratie en microfiltratie van producten met lage tot gemiddelde viscositeit (1–25 cP) en fermentatiebrij, is de Alfa Laval M38L/H module zeer geschikt voor toepassingen in biotechnologie, farmaceutica, voedings- en drankenverwerking, en de pulp- en papierindustrie.
Module M39L/H
Een bewezen favoriet, de M39L/H plaat-en-ramenmodule is ontworpen voor efficiënte UF en MF van producten met hoge viscositeit (1–30 cP) en fermentatiebrouwsels in de biotech-, farmaceutische en food & beverage-sectoren. De geoptimaliseerde stromingsdynamiek ondersteunt een laag-energie- en laagdrukwerking voor betrouwbare prestaties.

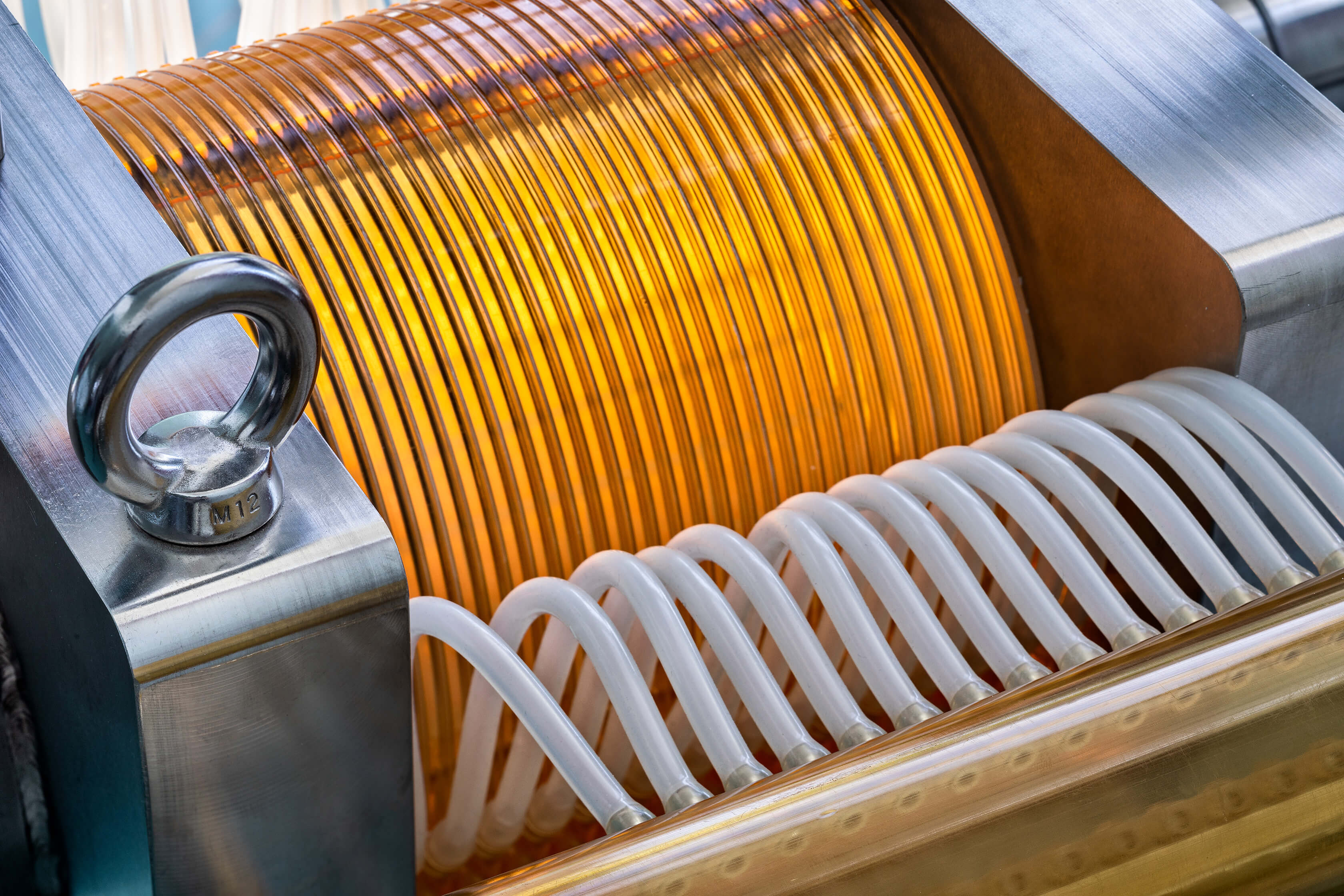

Hoe werkt de Alfa Laval plaat-en-ramen membraanfiltratiemodule?
De plaat-en-ramenmodule van Alfa Laval is ontworpen met open kanalen over het membraanoppervlak. De voedingsstroom/retentaat stroomt hierdoorheen.
Het membraan zelf wordt ondersteund door holle platen met talrijke sleuven die het permeaat verzamelen en via de permeaatverzamelbuizen uit de module verwijderen.
Plaat-en-ramenmodules gebruiken het membraan zelf, geholpen door vergrendelingsringen of strips, om te voorkomen dat het voedingsstroom/retentaat in de permeaatkanalen mengt. Dit voorkomt ook eventuele lekkages vanuit de plaatstapel zelf.
Door het ontwerp van de Alfa Laval-modules kunnen individuele membranen worden vervangen zonder de andere membranen van de module te beïnvloeden.
Platen- en frame-module M37
De Alfa Laval platen- en frame-module M37 is onze module voor hoge concentraties voor vloeistoffen met een extreem hoge viscositeit. Veel producten zijn niet-Newtoniaans en hebben de neiging om dunner te worden naarmate de stroomsnelheid toeneemt. Dit effect wordt volledig benut in het uitzonderlijke ontwerp van het dunne-kanaalsysteem van de M37-module, waardoor de modules bruikbaar zijn voor producten die met de meeste andere UF-systemen niet behandelbaar zijn.
De module is beschikbaar met membraanoppervlakten tot 27 m² en kan werken bij temperaturen tot 80°C, drukken tot 15 bar en een pH tussen 1 en 14. Ze kan worden uitgerust met het volledige assortiment platte ultrafiltratie- en microfiltratiemembranen dat beschikbaar is bij Alfa Laval.
Platen- en frame-module M38L/H
De Alfa Laval plate-and-frame module M38L/H is een energiezuinige module voor de biotech- en farmaceutische industrie, waar deze wordt gebruikt voor de verwerking van antibiotica, amino-/organische zuren, dextranen, enz. Ook voor toepassingen in de voedsel- en drankenindustrie, zoals zuivel, gomstoffen, suiker, enz., is de module een populaire keuze.
De M38L/H-module is beschikbaar met platen met lage (L) of hoge (H) kanalen en in verschillende standaardmaten, gedefinieerd door een membraanoppervlakte tot maximaal 60 m².
De module kan werken bij temperaturen tot 80°C, drukken tot maximaal 10 bar en een pH tussen 1 en 14. Hij kan worden uitgerust met het volledige assortiment vlakveldmembraanmembranen van Alfa Laval voor ultrafiltratie en microfiltratie.

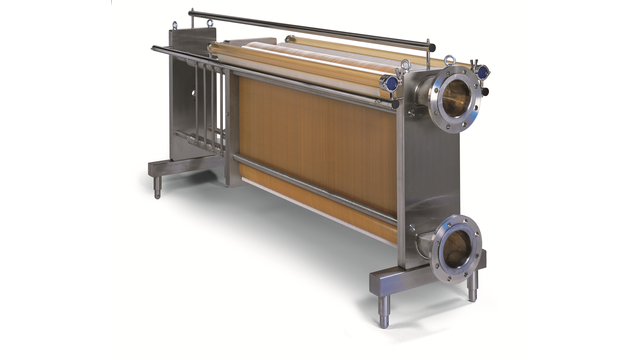

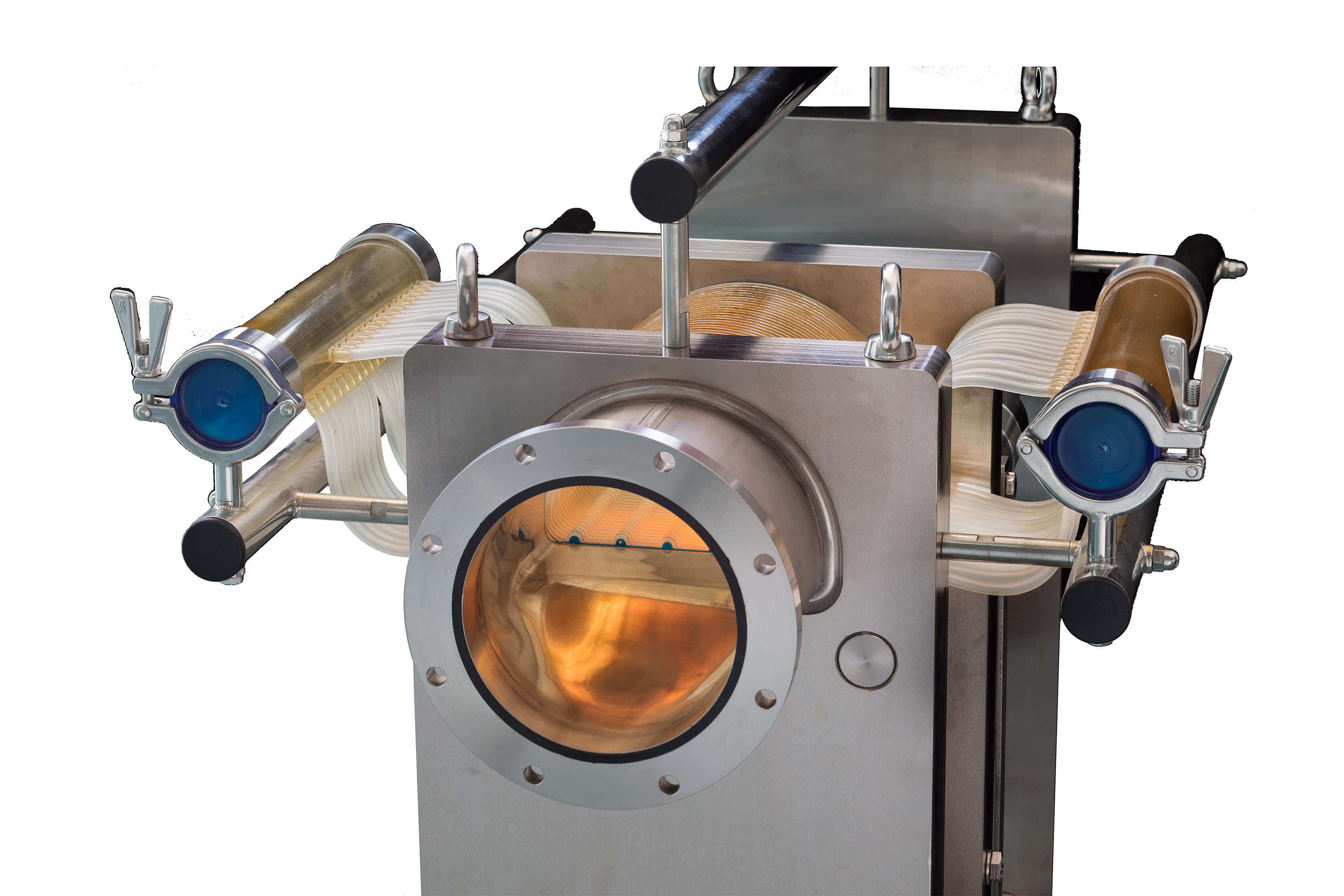

Platen- en frame-module M39L/H
De M39L/H-module van Alfa Laval is een populaire keuze binnen de biotech- en farmaceutische industrie, waar deze met groot succes wordt gebruikt voor de verwerking van antibiotica, aminozuren/organische zuren, dextranen en industriële fermentatie. Ook voor toepassingen in de voedsel- en drankenindustrie zoals zuivel, gomstoffen, suiker etc. wordt de module veel gebruikt.
De M39L/H-module is ontwikkeld om te voldoen aan de toekomstige eisen voor geoptimaliseerde stroomdynamica, laag energieverbruik en lage drukwerking. Deze is verkrijgbaar met platen met lage (L) of hoge (H) kanalen en in verschillende standaardmaten, gedefinieerd door een membraanoppervlak tot maximaal 60 m².
De module werkt bij temperaturen tot 80°C, drukken tot maximaal 8 bar en pH tussen 1-14. Ze kan worden uitgerust met het volledige assortiment vlakveldmembraan-ultrafiltratie- en microfiltratiemembranen die beschikbaar zijn bij Alfa Laval.

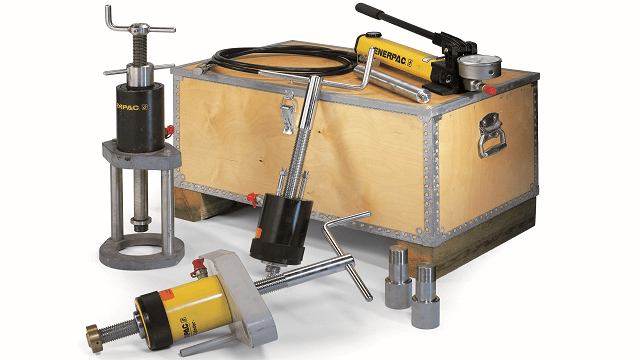

Alfa Laval hulpapparatuur voor membranen
Beschikbaar in drie uitvoeringen voor alle Alfa Laval plaat-en-ramenmodules, vereenvoudigen onze hydraulische hulpmiddelen het comprimeren en decomprimeren van de stapel vlakveldsmembranen, platen en flenzen binnen de modules. Elk hydraulisch hulpmiddelset bevat een ingebouwde hydraulische cilinder en een hendelbediende hydraulische pomp voor efficiënte werking.
Aangedreven door olie onder druk, leveren deze hydraulische hulpmiddelen aanzienlijk hogere werkdrukken dan pneumatische hulpmiddelen van vergelijkbare grootte. Extra voordelen zijn grotere kracht en geoptimaliseerde controle voor veilig en betrouwbaar hanteren.
Hoge permeaatcapaciteit
Een platen- en frame-installatie heeft normaal gesproken een hogere permeaatcapaciteit per eenheid membraanoppervlak vergeleken met wat bereikt kan worden met spiraalgewonden membraanelementen. Platen- en framemodules op industriële schaal hebben actieve membraanoppervlakken die variëren van 1,65 m² tot 60 m². Deze kunnen op hun beurt worden gecombineerd tot grotere systemen door meerdere modules in serie of parallel te plaatsen om de vereiste capaciteit te bereiken.
De bovenstaande illustratie toont een Alfa Laval plaat- en frame-systeem met diafiltratie, dat vaak wordt gebruikt voor het verwerken van voedingen met hoge gehalten aan zwevende stoffen en viskeuze oplossingen.
Typische toepassingen zijn onder andere het terugwinnen van antibiotica uit volledige cultuur, het concentreren van enzymen en dextranen, evenals het klaren van sap.
Het geïllustreerde plaat- en frame-proces kan ook worden gecombineerd met bijvoorbeeld een Alfa Laval spiraalproces, wat het voordeel biedt dat het permeaat van het spiraalproces kan worden gebruikt als diafiltratiewater in het plaat- en frame-proces. Dit vermindert het gebruik van proceswater aanzienlijk.
Hulp nodig bij uw membraanmodule?
Ons toegewijde Global Service Network ondersteunt u met onderdelen en expertise in cross-flow membraanfiltratie, inclusief nanofiltratie, microfiltratie, ultrafiltratie en omgekeerde osmose. Omdat elke installatie uniek is, luisteren we graag naar uw specifieke wensen.
