Zawory bezpieczeństwa

Zawory bezpieczeństwa Alfa Laval zabezpieczają urządzenia, środowisko oraz chronią personel obsługujący przed nadmiernym wzrostom ciśnienia w instalacji.

  • Dokumentacja
  • Przemysły
  • Usługi serwisowe

Zabezpieczanie przed wzrostem nadmiernego ciśnienia

Ciśnienie wewnątrz zbiorników i instalacji może wzrastać ze względu na zablokowanie wypływu, rozszerzalność cieplną, reakcje chemiczne, lub kombinację tych czynników. Zawór bezpieczeństwa ma za zadanie zapobiegać niedopuszczalnym wzrostom ciśnienia cieczy w zbiornikach, naczyniach i instalacji. Wysokiej jakości zawór jest bardzo ważnym komponentem w hignienicznych instalacjach produkcyjnych jako ostatni i najbardziej istotny element zabezpieczający przed wypadkami.

Najlepsze dopasowanie

W zależności od przyczyn nadciśnienia, różne wielkości masy lub objętości przepływu należy uwolnić z instalacji. Ze względu na różne natężenie przepływu, niezbędne jest doskonale dopasowanie zaworu. Zawory bezpieczeństwa są dostępne w rozmiarach DN25 do DN100 ze sprężynowo ustawianym zakresem ciśnienia od 0,2 do 12 bar.

Niezawodna ochrona

Zawór jest fabrycznie skonfigurowany na żądane ciśnienie, które jest wyższe od ciśnienia roboczego. Siła ściśniętej sprężyny, która utrzymuje zawór w stanie zamkniętym poniżej ustawionego ciśnienia wymusza otwarcie zaworu, kiedy ciśnienie narasta na dopływie tego zaworu. Ponieważ narastające ciśnienie przeważa siłę sprężyny, zawór otwiera się, uwalnia ciśnienie i w końcu zamyka zawór przywracając ciśnienie do stanu normalnego.

  • Dedykowana ochrona. Zawory bezpieczeństwa zabezpieczają urządzenia przed kosztownymi i niszczycielskim zdarzeniami.
  • Aprobata PED. Zawór jest fabrycznie skonfigurowany na żądane ciśnienie, zaplombowany i dostarczony  z certyfikatem PED.
  • Higieniczna konstrukcja. Zaprojektowany do wyeliminowania niehigienicznych wycieków i nadmiernego przepływu podczas i po uderzeniach hydraulicznych.

Najnowsza wersja on-line katalogu 'Close at hand'

Wyszukaj produkt Alfa Laval

Zasada działania

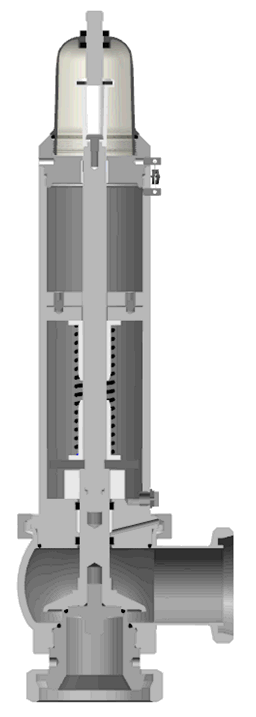

Budowa

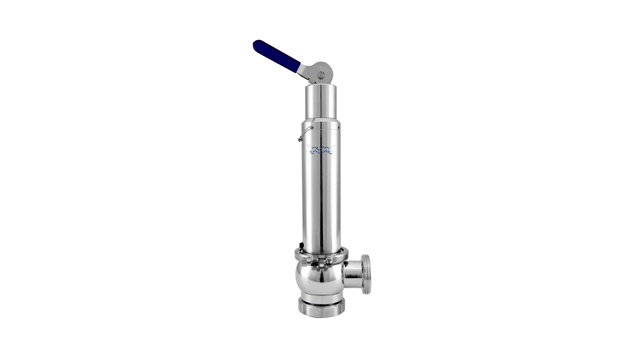

Zawory bezpieczeństwa Alfa Laval są dostępne w rozmiarach od DN25 do DN100 z ustawianym zakresem ciśnienia od 0,2 do 12 bar. W celu weryfikacji poprawności dzialania lub w celu dokładnego wymycia zawory bezpieczeństwa mogą być wyposażone w siłowniki pneumuatyczne lub w rączki. Zawór jest skalibrowany na żądane ciśnienie, zaplombowany i dostarczany z certyfikatem PED.

Zasada działania

Zawór jest fabrycznie skonfigurowany na żądane ciśnienie, które jest wyższe od ciśnienia roboczego. W szczególnie niebezpiecznej sytuacji, zawór otwiera się przy wcześniej określonym ciśnieniu. Sprężyna przesuwa się w kierunku zamknięcia, zaś siły wytworzone przez ciśnienie na wlocie do zaworu działają w kierunku otwarcia. W pewnym punkcie siły te równoważą się, co pozwoli na uwolnienie ciśnienia przez zawór
