Unique Control LKB

Jednostka Unique Control LKB z wbudowanym siłownikiem oferuje inteligentne sterowanie zaworami motylowymi LKB. To całościowe rozwiązanie zapewnia doskonałą kontrolę przepływu, zachowanie higieny, trwałość i niezawodność procesu.

unique control right side 640x360

Inteligenta niezawodność i sterowanie zaworami motylowymi

Unique Control to innowacyjna jednostka, w której połączono funkcje siłownika i systemu sterowania. Unique Control był testowany ponad milion zmian położenia zaworu, bez potrzeby serwisu, dowodząc, że jest najbardziej wytrzymałym siłownikiem na rynku. Solidna konstrukcja  i higieniczne wykonanie pozwala na jego wykorzystanie w bardzo wymagających warunkach.

Unique Control LKB posiada klasę ochrony IP66/IP67. Jednostka charakteryzuje się zaawansowaną technologią wykonania, która zapobiega kondensacji i wnikaniu kurzu, wody i innych cząstek do wnętrza urządzenia. Zapewnia to maksymalną higienę i skutecznie eliminuje problemy związane z korozją, zanieczyszczeniami zewnętrznymi i skutkami oddziaływania fizycznego, włącznie z wibracjami, uderzeniami hydrailicznymi, mrozem, ciepłem, promieniowaniem UV i zanieczyszczeniem środowiska smarami, olejami i chemikaliami, bez przerywania produkcji.

Unique wyposażono we wskazanie świetlne stanu zaworu na obwodzie korpusu (360°). Siłownik oferuje również możliwość monitorowania statusu ciśnienia operacyjnego, identyfkowanie nieszczelności lub nieprawidłowego ciśnienia powietrza.

Zamiast tradycyjnej sprężyny, stosowanej w większości siłowników pneumatycznych, w jednostce Unique Control LKB wykorzystano „sprężynę powietrzną”. Takie rozwiązanie w połączeniu z innymi możliwościami w zakresie pomiarów i sterowania pozwala na pracę przy znacznie niższym ciśnieniu powietrza i dostarcza znaczących korzyści w zakresie niezawodności, trwałości i dłuższego cyklu pracy.

Uproszczona konfiguracja

Unique Control LKB dokonuje automatycznej konfiguracji po naciśnięciu jednego przycisku i 5 razy szybciej w porównaniu do rozwiązań standardowych. Poprzez naciśnięcie jednego przycisku, Unique Control, który jest kompatybilny zarówno z interfejsem cyfrowym jak i AS-I dokonuje samokonfiguracji do trybu pracy, który uzna  za możliwie najlepszy. Proces taki pozwala zaoszczędzić czas i pieniądze.

Jeden siłownik dla wszystkich zaworów LKB

Dla pełnej wygody, jeden siłownik jest odpowiedni dla większości zaworów dzięki wysokiemu momentowi obrotowemu, który umożliwia dopasowanie jednostki do każdej wielkości zaworu. Siłownik można konfigurować na miejscu instalacji i można go ustawić w pozycji normalnie otwarty (NO) lub normalnie zamknięty (NC) i na odwrót. Takie rozwiązanie bardzo ułatwia projektowanie, zamawianie, instalację, konfigurację na miejscu i utrzymywanie stanów magazynowych

Łatwa rozbudowa siłowników

Unique Control może być stosowany do wszystkich zaworów motylowych sterowanych ręcznie lub automatycznie. Jest doskonałym rozwiązaniem przy rozbudowie istniejących instalacji. Wystarczy tylko zamówić nowy uchwyt do jego montażu, uwzględniając. Po prostu zamów dodatkowy uchwyt dla danej średnicy zaworu LKB (od 1” do 4” i DN25 - DN100), w celu łatwego zamontowania jednostki.

Typoszereg jednostek wskazująco - sterujących do zaworów

Jednostka Unique Control LKB stanowi uzupełnienie gamy siłowników i jednostek sterujących dla zaworów motylowych Alfa Laval LKB.

Korzyści

  • Wysoki poziom higieny (jednoelementowa konstrukcja)
  • Najbardziej wytrzymały siłownik na rynku
  • Uproszczona kalibracja sterowania zaworami motylowymi

Katalog produktów

Najnowsza wersja on-line katalogu 'Close at hand'

Wyszukaj produkt Alfa Laval

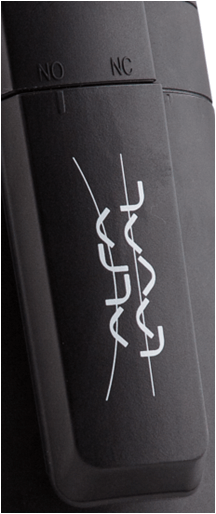

Normalnie otwarty (NO) a normalnie zamknięty (NC)

Unique Control NO NC

Zasada działania





Zasada działania

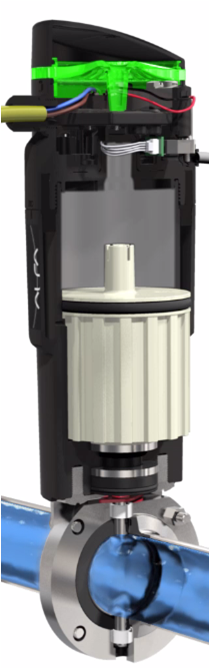

Siłownik Unique wykorzystuje sprężynę powietrzną, która pozwala na pracę przy znacznie niższym ciśnieniu powietrza w porównaniu do konwencjonalnych sprężyn mechanicznych. Redukuje to proces zużycia, a tym samym potrzeby serwisowania

Kiedy powietrze wpływa do jednostki Unique Control LKB, wbudowany elektrozawór kieruje przepływem powietrza powyżej lub poniżej tłoka. Spiralne wyżłobienie wewnątrz tłoka zamienia ruch pionowy w obrót zapewniając sprawne działanie zaworu. Taka konstrukcja pozwala na pracę już przy ciśnieniu równym 3 bary.

Zintegrowany system monitoringu powietrza

Wbudowany czujnik ciśnienia kontroluje dopływ powietrza. W przypadku krytycznego spadku ciśnienia, siłownik wysyła sygnał ostrzegawczy, ale nadal działa. W przypadku, gdy dopływ powietrza jest odcięty, siłownik wysyła również sygnał ostrzegawczy, zachowuje swoją pozycję i będzie działał po rozwiązaniu tego problemu.

Zamiana z NC na NO

Zmiana trybu pracy siłownika z normalnie zamknięty (NC) na normalnie otwarty (NO) jest łatwa. Wystarczy otworzyć górną pokrywę, poluzować śruby, podnieś i obrócić górną pokrywę o 180°, a następnie ponownie zmontować.

Options

Communication interface: AS-interface v.2.1, 31 nodes; AS-interface v.3.0, 62 nodes; and digital interface.

Bracket kit: 1" to 4" and DN 25 – DN 100:

Bracket sizes: DN25-50, DN65, DN80 and DN100
